可调角度机械摆台连接支撑结构

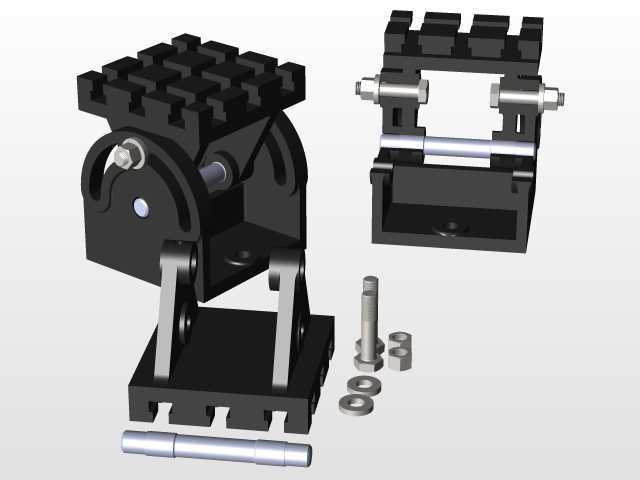

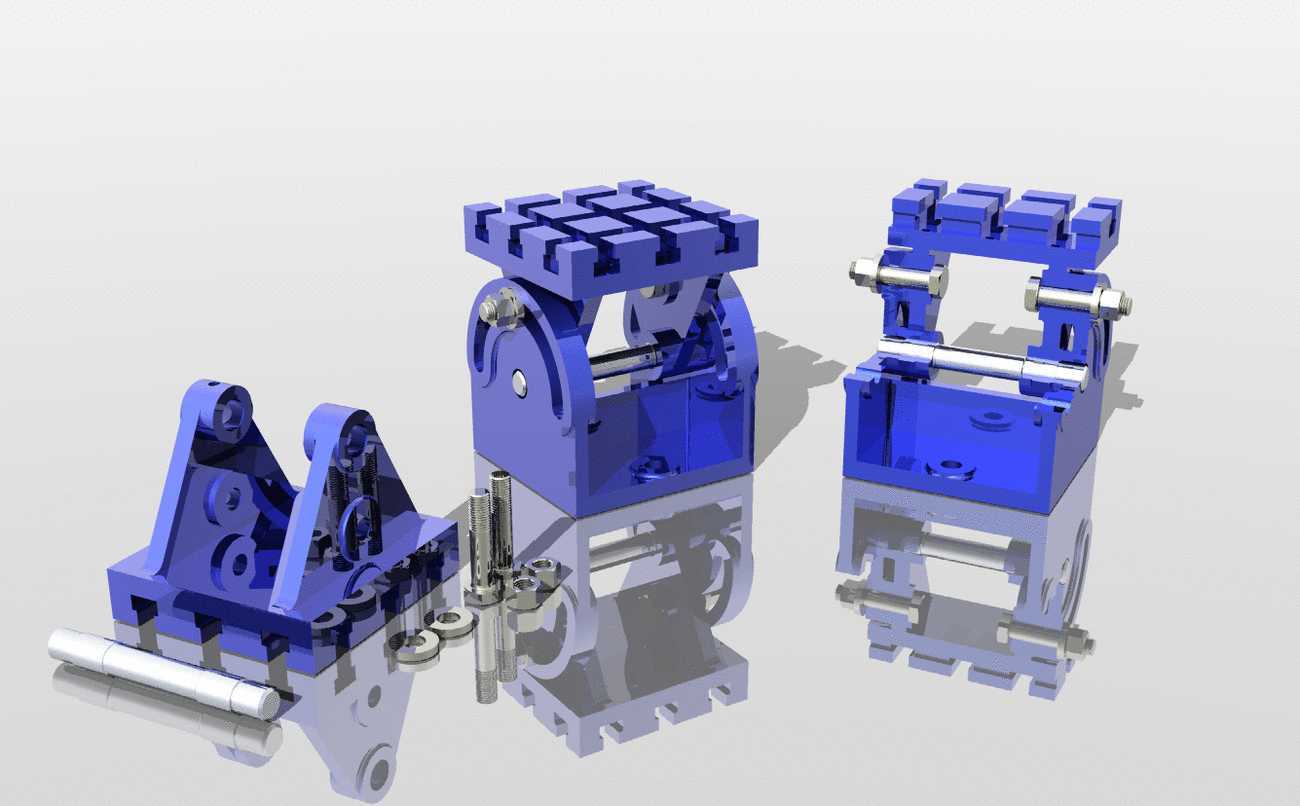

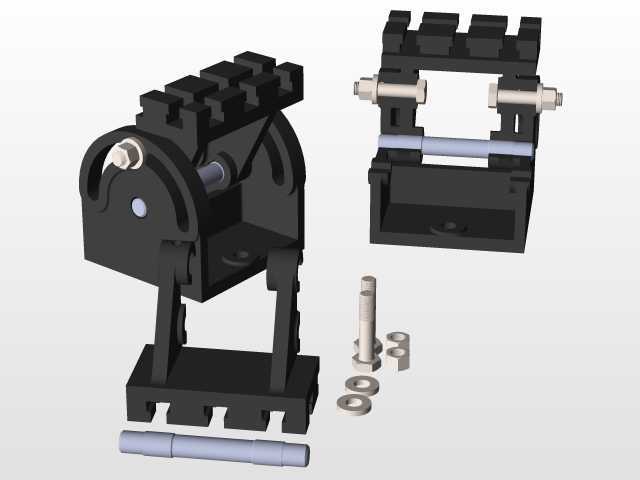

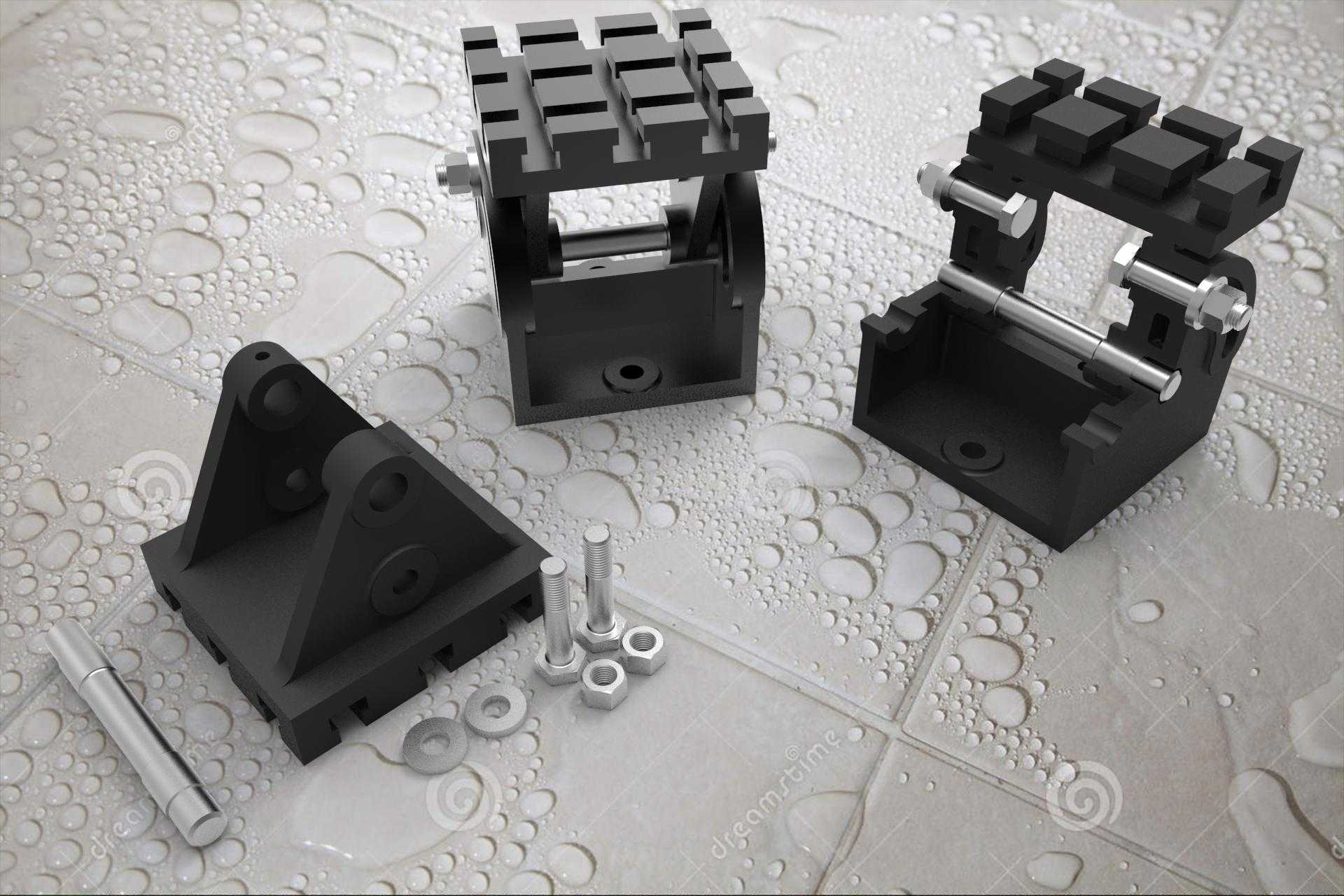

　　这类摆台结构多应用在自动化生产线的工位角度调整环节，也常见于小型检测设备的载具支撑部位，用来承载小型工件、传感器模组或者小型执行元件，实现一定范围内的俯仰角度调整，满足不同工位的作业朝向需求。从结构组成来看，整套组件包含两个对称的铰接支撑座、一个三角加强型固定底座、配套的铰接销轴以及锁紧螺栓、平垫、螺母等标准紧固件，支撑座顶部设计有阵列式的卡槽结构，可直接卡接对应规格的载板或者功能模组，不需要额外打孔适配，能大幅缩短现场安装调试的周期。设计过程中优先考虑了铰接部位的转动顺畅度与锁紧后的刚性，铰接轴采用间隙配合公差，既保证转动时无卡滞，也避免配合间隙过大导致调整后出现角度偏移；支撑座的侧板做了加厚处理，铰接孔位置设计有凸台加强结构，

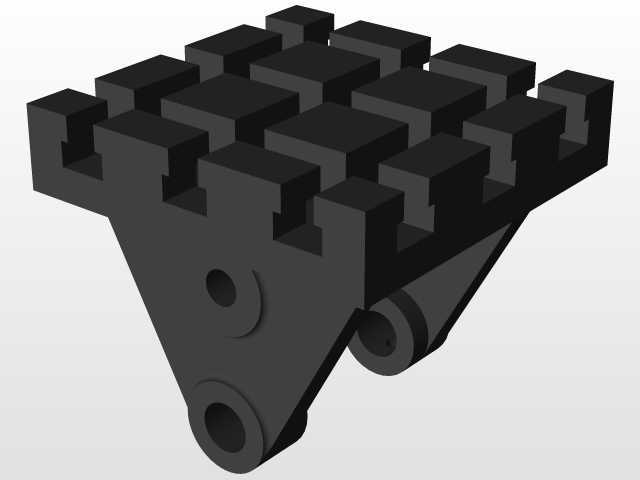

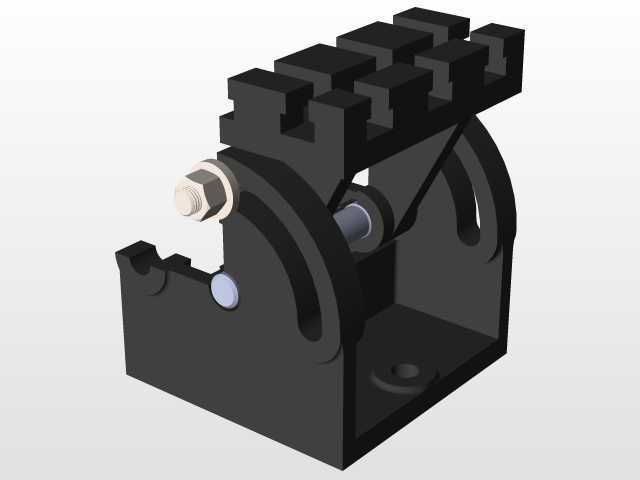

　　避免频繁调整角度后孔位出现磨损变形，影响长期使用的精度。三角结构的固定底座通过加强筋提升整体抗扭性能，底座上预留的沉头安装孔可直接通过螺栓固定在设备型材台面或者安装平板上，安装孔的孔距符合常规工业铝型材的安装间距标准，不需要额外加工过渡连接板。整套结构的安装边界需要注意，两个铰接支撑座的中心距需要和被支撑载具的安装孔位严格匹配，铰接轴的伸出长度要保证两侧锁紧螺母拧紧后不会和周边运动部件产生干涉，调整角度范围由支撑座侧板的弧形槽长度决定，常规状态下可实现正负三十度范围内的无级角度调整，锁紧后可承受垂直方向十公斤以内的静载荷，完全满足小型工位载具的使用需求。顶部的卡槽结构采用等间距设计，兼容市面上常见的模块化工业载具配件，

　　用户可根据实际需求更换不同的载板，不需要改动支撑结构本身，具备较强的通用性。在实际选型使用时，需要注意核算被承载部件的重心位置，尽量让重心落在两个支撑座的中心连线附近，避免偏载过大导致铰接部位受力不均，加速部件磨损；如果需要承载更大重量的部件，可将锁紧螺栓更换为更高强度级别的紧固件，同时在铰接孔内加装铜套来提升耐磨性能。
