小型手动台式压力机结构设计方案

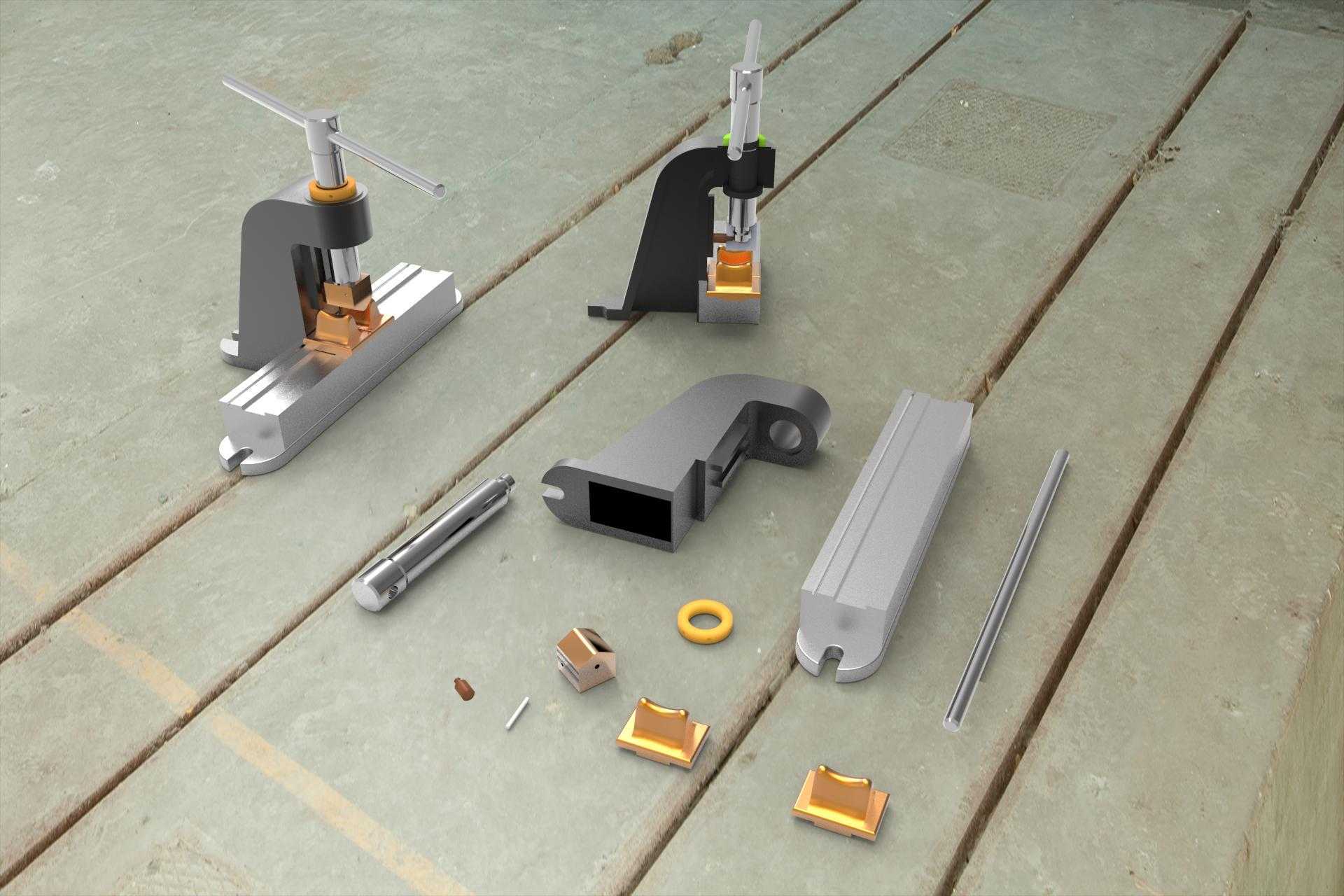

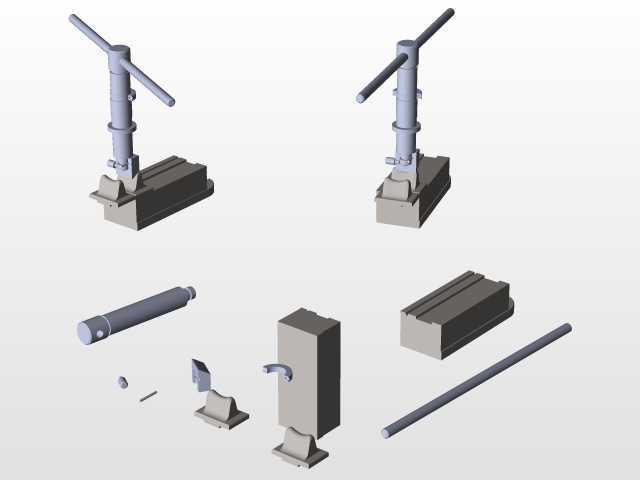

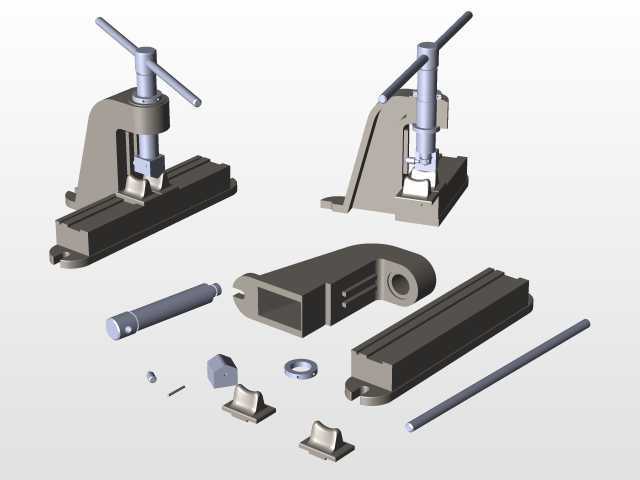

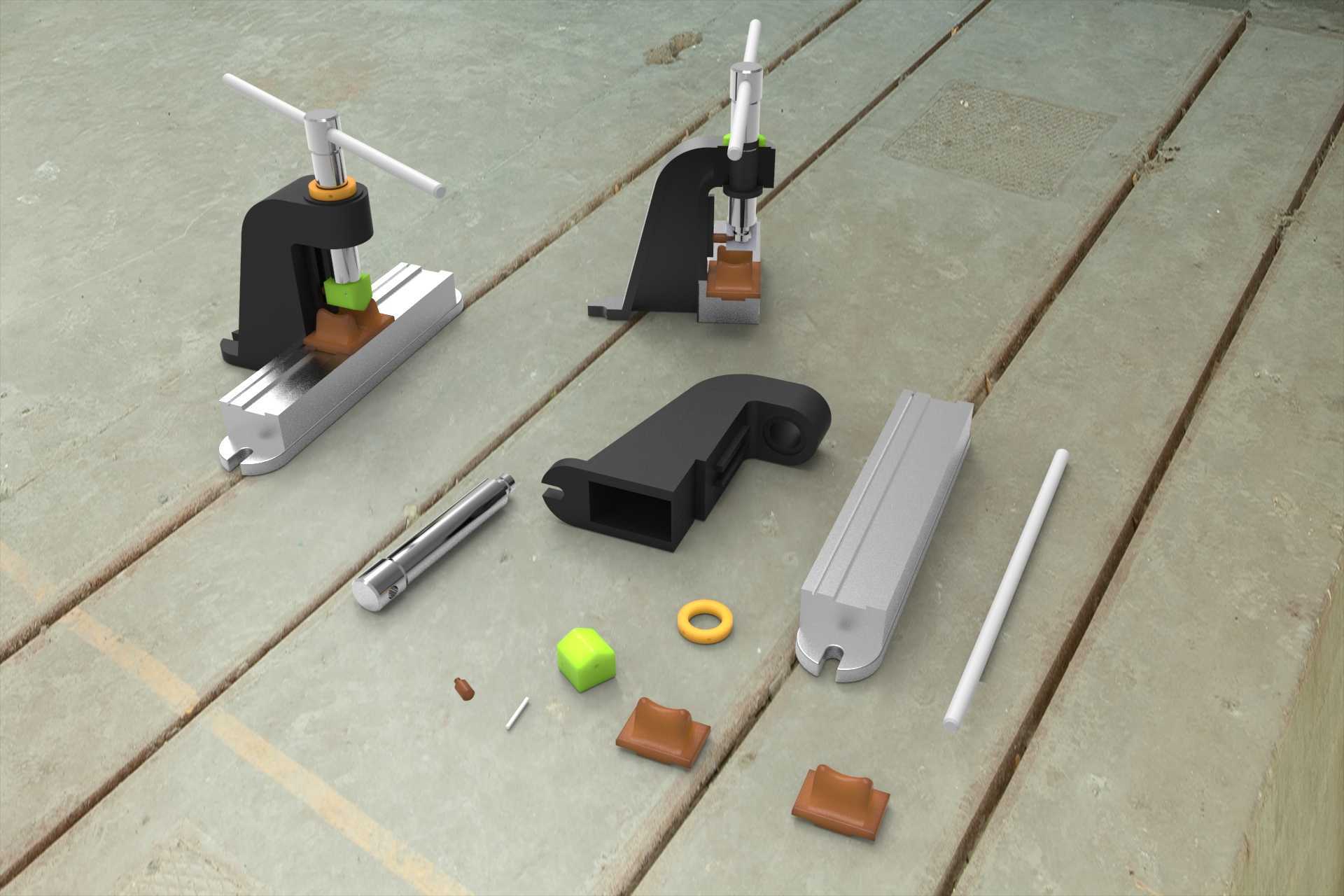

　　这款小型手动压力机主要面向小批量零件加工、维修装配、实验室试样制备场景设计，常见于五金维修门店、电子装配产线补工位、高校金工实训教室、模型制作工作室这类场景，用来完成小尺寸零件的压装、铆接、冲孔、压印、简单校形作业，不需要外接气源电源，放置在普通工作台面即可使用，对作业场地没有特殊配套要求。从结构设计逻辑来看，整体采用C型开式机身布局，这种布局的优势是操作开口大，取放工件不受两侧结构遮挡，机身采用分体式组合结构，主要受力的支撑臂、底座采用刚性较好的金属材质，握持操作的部分做了贴合手部施力的弧度处理，避免长时间操作硌手。施力机构采用螺旋进给加杠杆助力的组合形式，顶部的T型操作杆延长了力臂，操作人员只需要施加较小的手部力量，

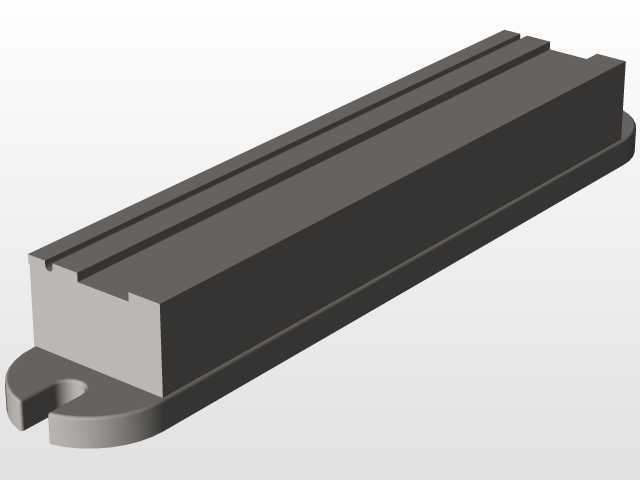

　　就能在压头端获得足够的压装力，进给螺杆的导程经过匹配设计，下压过程平稳无卡顿，不会出现突然下冲的情况，压头位置预留了通用安装接口，可以根据作业需求更换不同形状的压头，比如平压头、V型压头、冲孔头，适配不同类型的作业需求。底座部分设计了平行的T型槽结构，用来安装定制的工件定位夹具，槽间距符合小型工装的通用安装尺寸，不需要额外打孔改造就能固定常规的小尺寸定位治具，底座底部做了防滑处理，放置在木质、金属工作台面都不会在施压过程中滑移。从安装边界来看，设备整体占用台面尺寸较小，不需要打膨胀螺栓固定，单人即可搬动移位，压头的最大行程覆盖了常规小零件的压装高度需求，喉深尺寸经过核算，可以满足宽度在行程范围内的零件居中压装，

　　不会出现压装位置偏载导致机身变形的情况。设计过程中对受力薄弱点做了加强处理，机身转角位置做了圆弧过渡避免应力集中，螺杆和压头的连接位置采用了防转结构，下压过程中压头不会跟转刮伤工件表面，复位结构采用简单的弹性圈复位，抬起操作杆时压头自动回位，不需要手动提拉，操作连贯性更好。设备拆解后零件数量少，日常维护只需要定期在螺杆进给位置涂抹润滑脂即可，没有复杂的液压、气动元件，不会出现漏油、漏气的故障问题，对使用人员的操作技能要求低，不需要专门培训就能上手使用，压装力的大小可以通过操作人员施加在操作杆上的力量灵活控制，针对脆性零件、薄壁零件的压装作业，可以很好地控制压装力度，避免压坏工件。
