手动轮式小型冲压加工设备结构设计

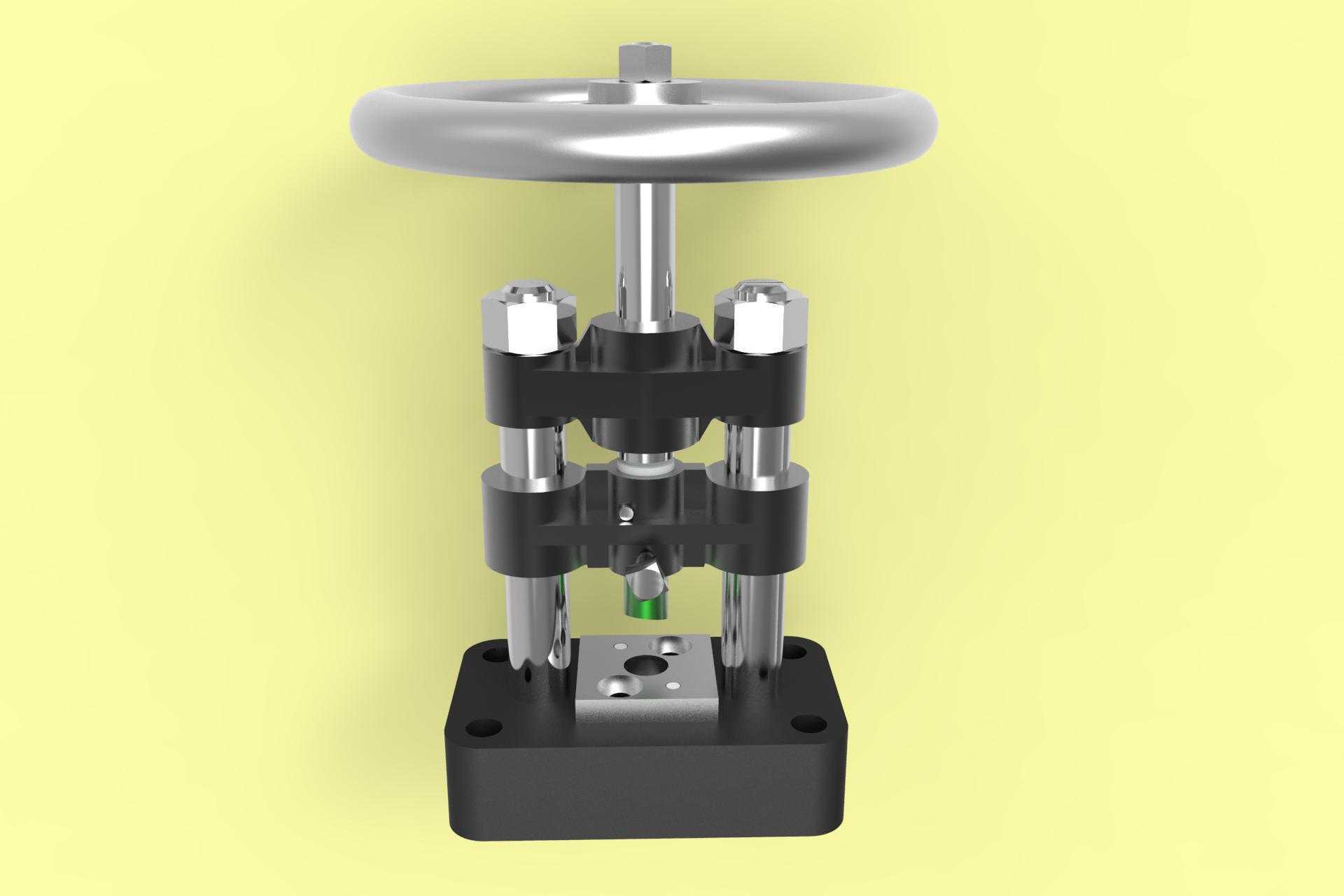

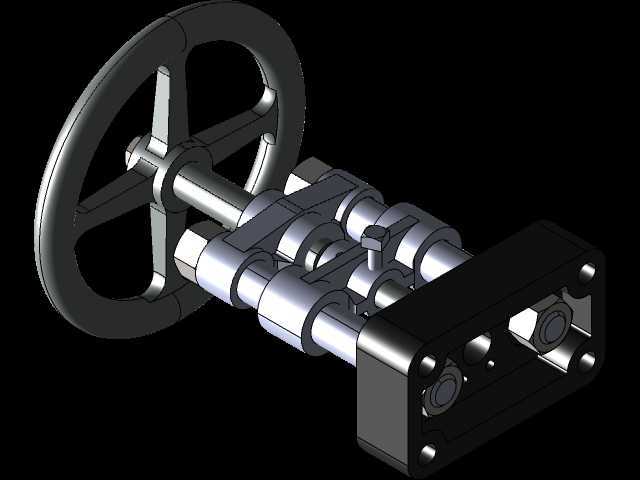

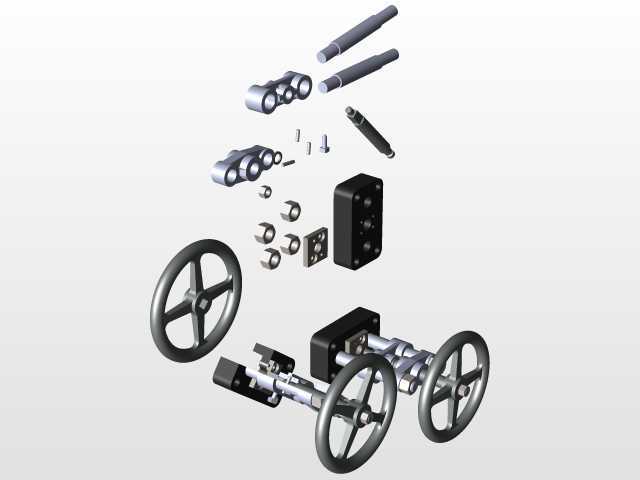

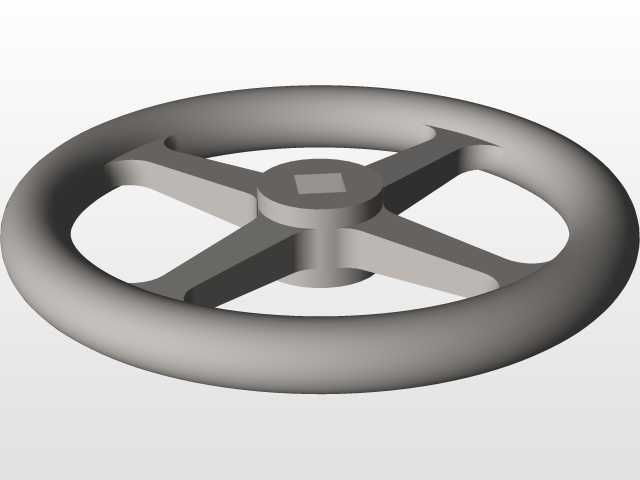

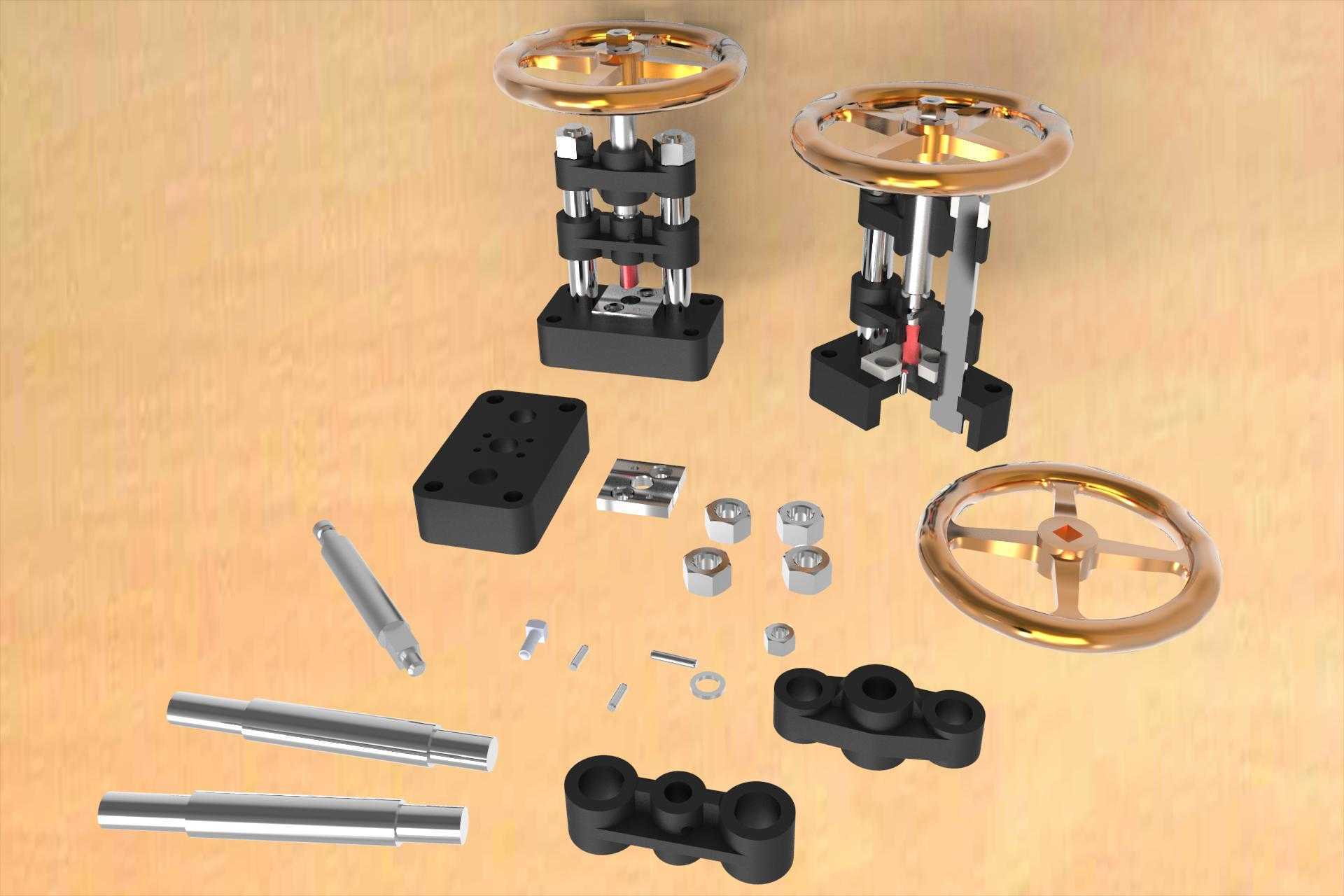

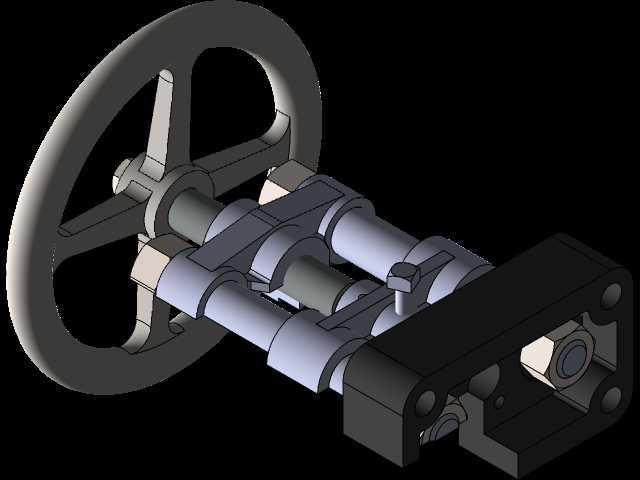

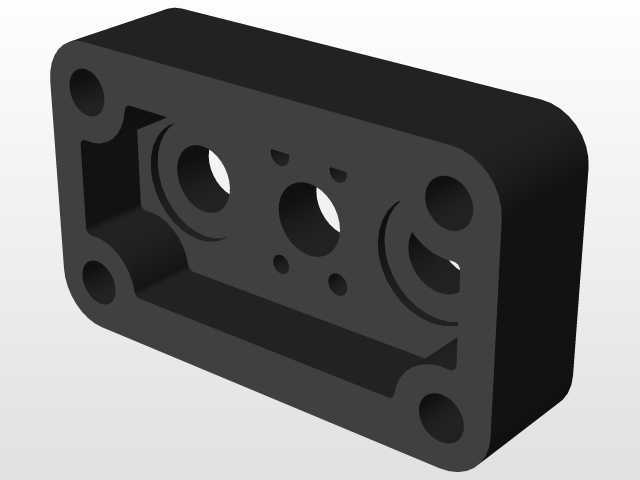

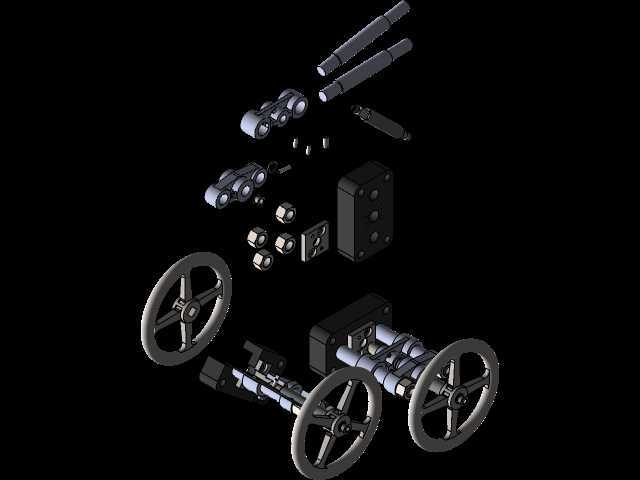

　　这款手动轮式冲压设备，多用于小批量五金件冲裁、电子元器件引脚压装、小型塑胶件铆接、试样件小批量压型等场景，常见于五金加工小作坊、实验室打样区、电子装配线旁的辅助工位，不需要外接动力源，仅靠操作人员转动手轮即可输出压合力，适合无气源无电源的临时加工场景，也可用于教学演示冲压机构的运动原理。设备整体采用立式双导柱布局，底部为一体式铸铁安装基座，基座上预留四个沉头安装孔，可直接通过螺栓固定在标准钳工工作台或专用机架上，安装时需保证基座台面水平度公差控制在0.05mm/m以内，避免导柱偏磨影响压合精度。上部的操作手轮采用大直径圆盘式设计，轮缘做滚花防滑处理，转动时通过梯形丝杠副将回转运动转化为压头的直线往复运动，梯形丝杠具备自锁特性，

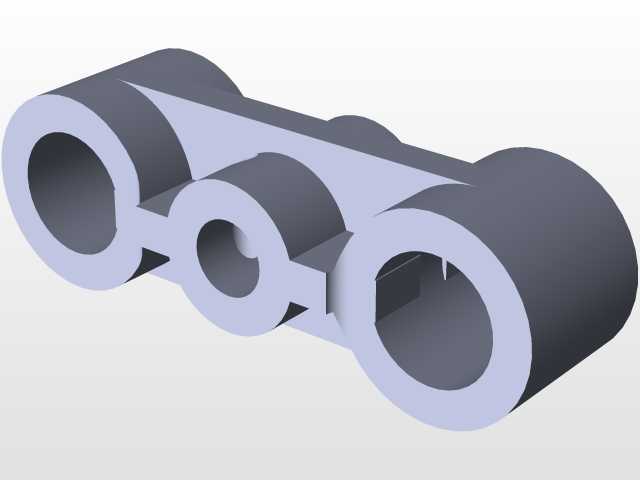

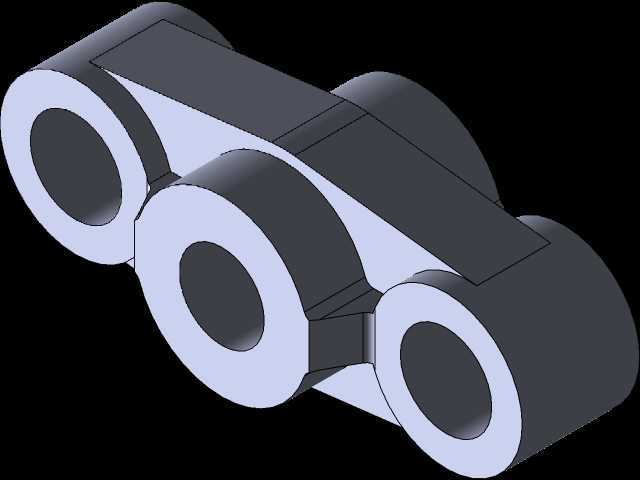

　　当操作人员停止转动手轮时，压头可停在任意行程位置，不会因为工件反作用力出现回弹下坠的安全隐患。双导柱采用高碳铬轴承钢材质，表面经淬火处理硬度达到HRC58-62，导柱与上下滑动座之间配置铜合金无油衬套，长期使用无需频繁加注润滑油，滑动间隙控制在0.02mm以内，保证压头下行过程中与底部工作台的垂直度，避免冲切过程中出现啃模、偏载的问题。压头下方的工作台面设置有可拆卸式定位模板，模板上加工有标准T型槽与定位销孔，可根据不同加工工件快速更换对应的定位工装，压头端部也预留有标准模柄安装孔，可适配小型冲裁模、铆接头、压装头等不同功能的作业端头。设备的行程限位通过上下两个锁紧螺母实现，操作人员可根据待加工工件的厚度调整上限位与下限位的位置，

　　控制压头的下压深度，避免过压损坏工件或模具。整体结构没有复杂的电控与液压元件，日常维护仅需定期清理导柱表面的加工碎屑，检查衬套磨损情况即可，故障率极低，对于加工压力需求在1吨以内的小型压合作业，这款设备的实用性远高于大型冲压设备，占用空间小，操作门槛低，新员工仅需简单培训即可上手操作，不会出现大型冲压设备的误操作安全风险。在结构设计阶段，重点校核了丝杠的轴向承载力、导柱的抗弯强度以及基座的承重变形量，确保满负载压合作业时，基座的最大变形量不超过0.03mm，压头的端面跳动量控制在0.015mm以内，满足小型精密零件的压装精度要求。
