齿轮加工定位夹紧工装夹具结构

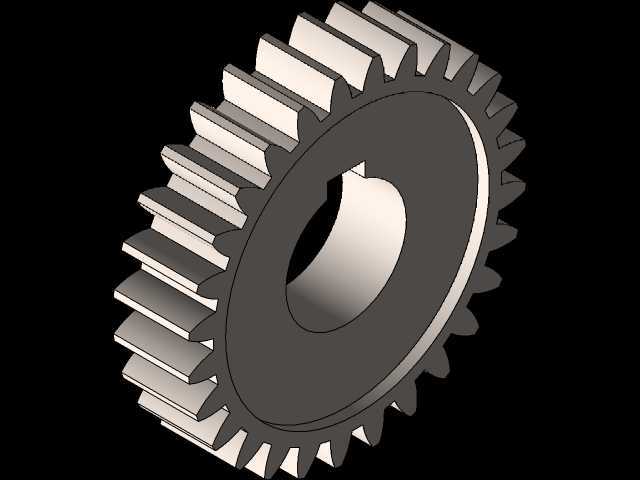

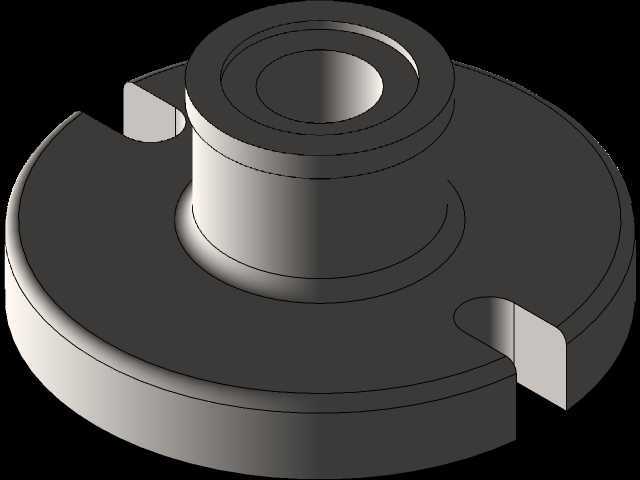

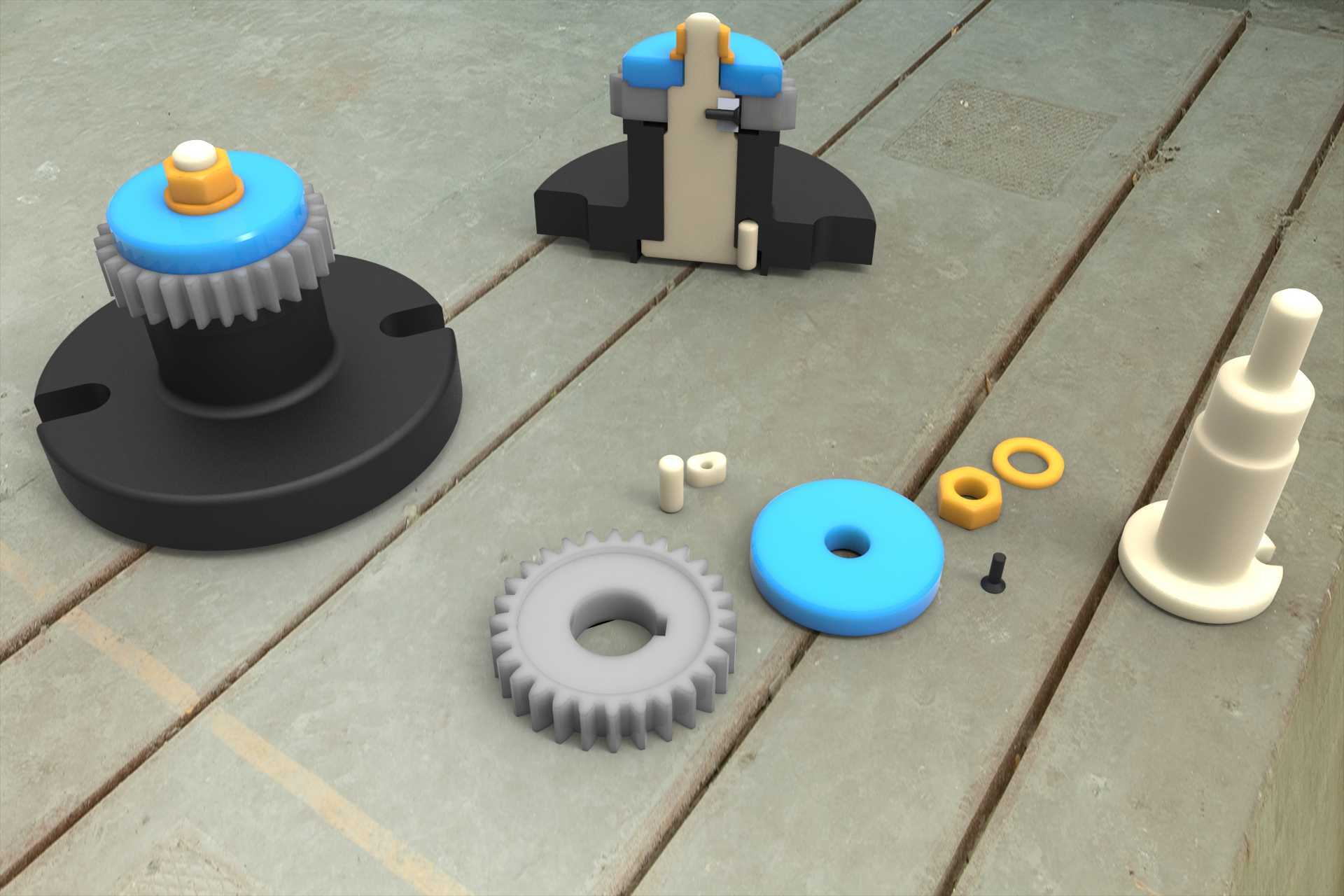

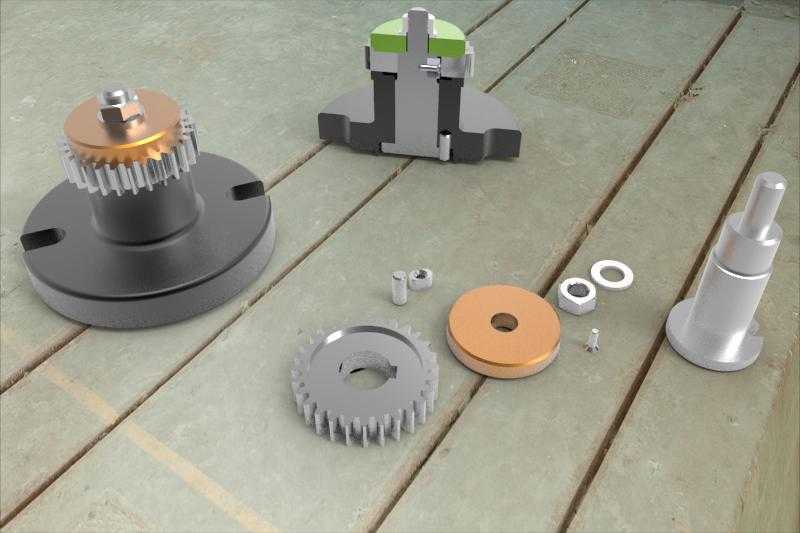

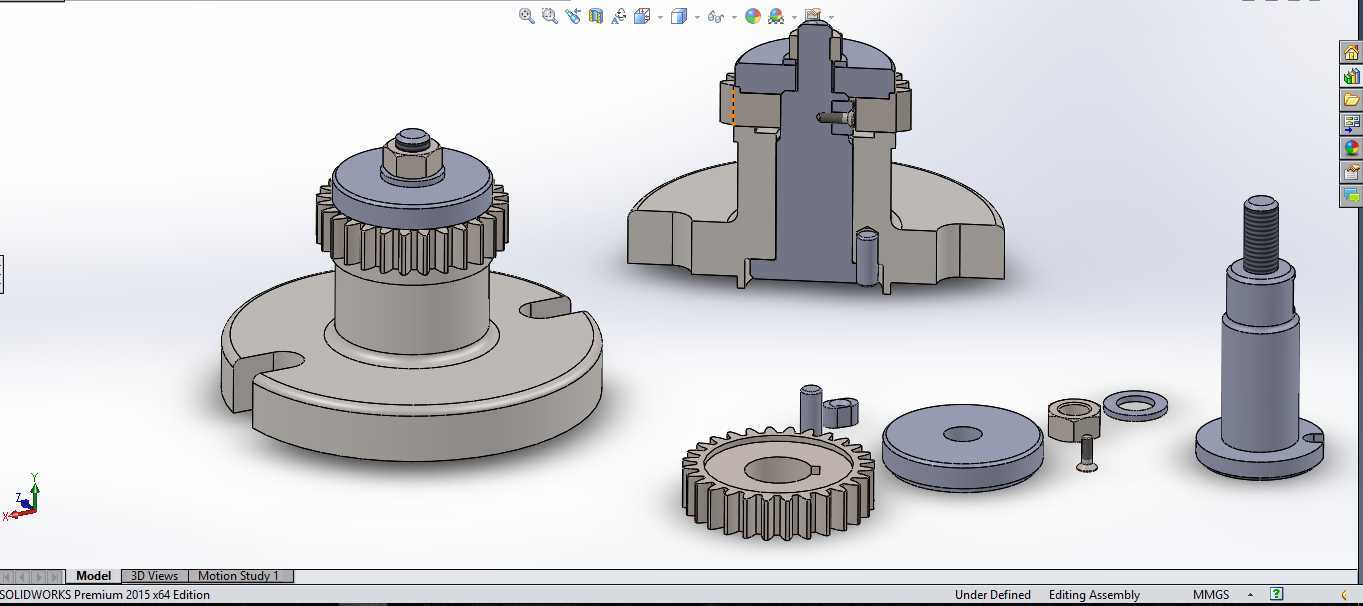

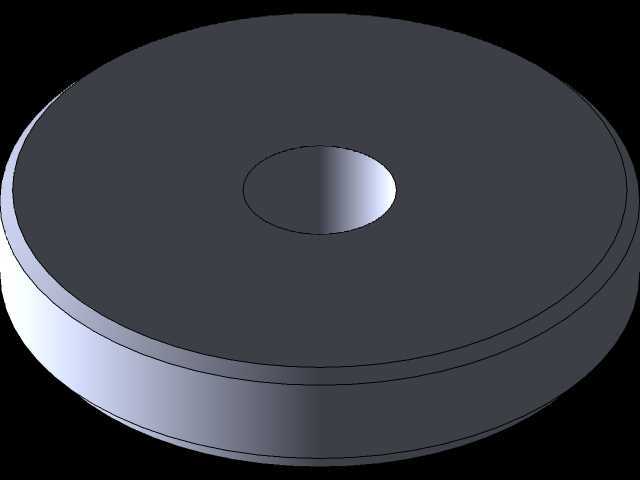

　　这套齿轮装夹结构主要面向滚齿、插齿、剃齿等齿轮齿形加工工序的工件定位场景，也可适配齿轮端面磨削、内孔精镗工序的装夹需求，在中小模数盘类齿轮的批量加工场景中应用广泛，能有效替代通用三爪卡盘装夹带来的定位偏差问题，降低齿圈径向跳动超差的不良率。整套结构采用分体式模块化设计，核心定位基准采用与齿轮内孔适配的涨套式芯轴结构，芯轴与底座采用过盈配合定位，底座上开设对称的腰型安装槽，可适配机床工作台不同间距的T型槽安装需求，安装边界可覆盖工作台面120mm至180mm的槽距范围，底座整体外径控制在140mm以内，不会与机床滚刀架、砂轮架的运动轨迹产生干涉。夹紧单元采用顶部压盖配合弹性垫圈的施力结构，压盖与齿轮上端面的接触区域设计有环形避让槽，

　　避开齿轮端面的倒角与毛刺区域，保证夹紧力均匀作用在齿轮端面的实体区域，避免装夹变形。整套结构还配套了不同厚度的调整垫片，可适配20mm至45mm厚度范围的盘类齿轮装夹，更换不同直径的定位套即可覆盖内孔12mm至30mm的常见中小模数齿轮装夹需求。设计过程中优先考虑了装夹操作的便捷性，顶部锁紧螺母采用滚花防滑结构，操作人员无需额外辅助工具即可完成手动预紧，配合扭矩扳手即可达到工艺要求的夹紧力，避免过紧导致的齿轮内孔变形、过松导致的加工过程工件窜动。定位芯轴的同轴度公差控制在0.005mm以内，底座安装面与芯轴轴线的垂直度公差控制在0.01mm以内，能保证装夹后齿轮的定位精度满足GB/T 10095规定的7级精度齿轮加工要求。

　　结构中的导向销采用对称布置，可防止压盖安装时出现偏斜，保证夹紧力的同轴度，避免齿轮装夹后出现倾斜导致的齿向误差超差。所有受力部件均采用合金结构钢材质，经淬火处理后表面硬度达到HRC45-50，具备足够的耐磨性与刚性，可承受齿轮加工过程中的切削力冲击，长期使用不会出现定位面磨损导致的精度衰减。整套结构无复杂液压、气动组件，纯机械结构的可靠性更高，维护成本极低，适合中小机加工企业的批量齿轮生产场景使用，也可作为齿轮检测工序的定位工装使用，适配齿轮跳动检查仪、齿向检测仪的装夹需求。
