机床工作台用侧推式快速夹紧夹具结构

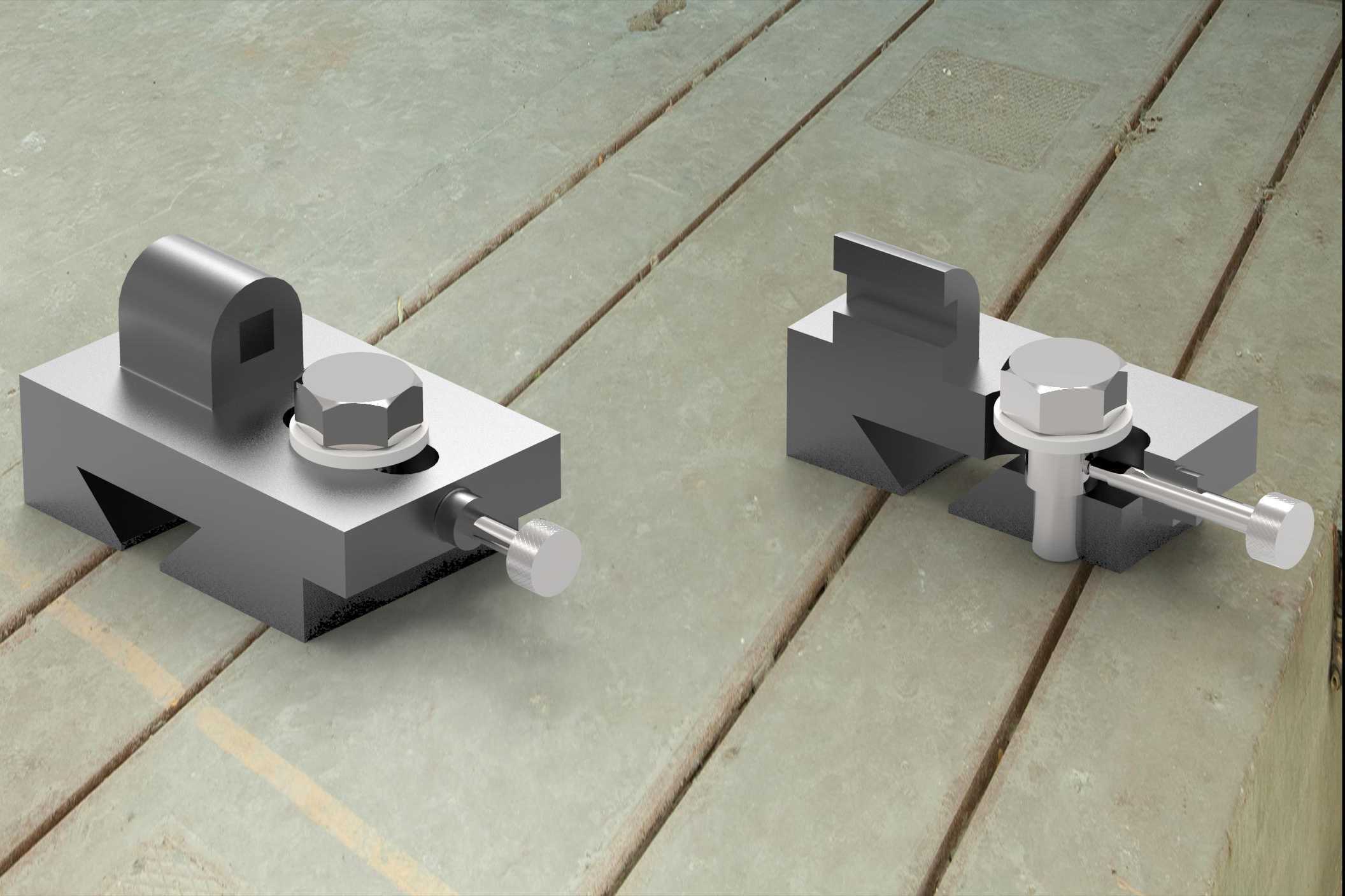

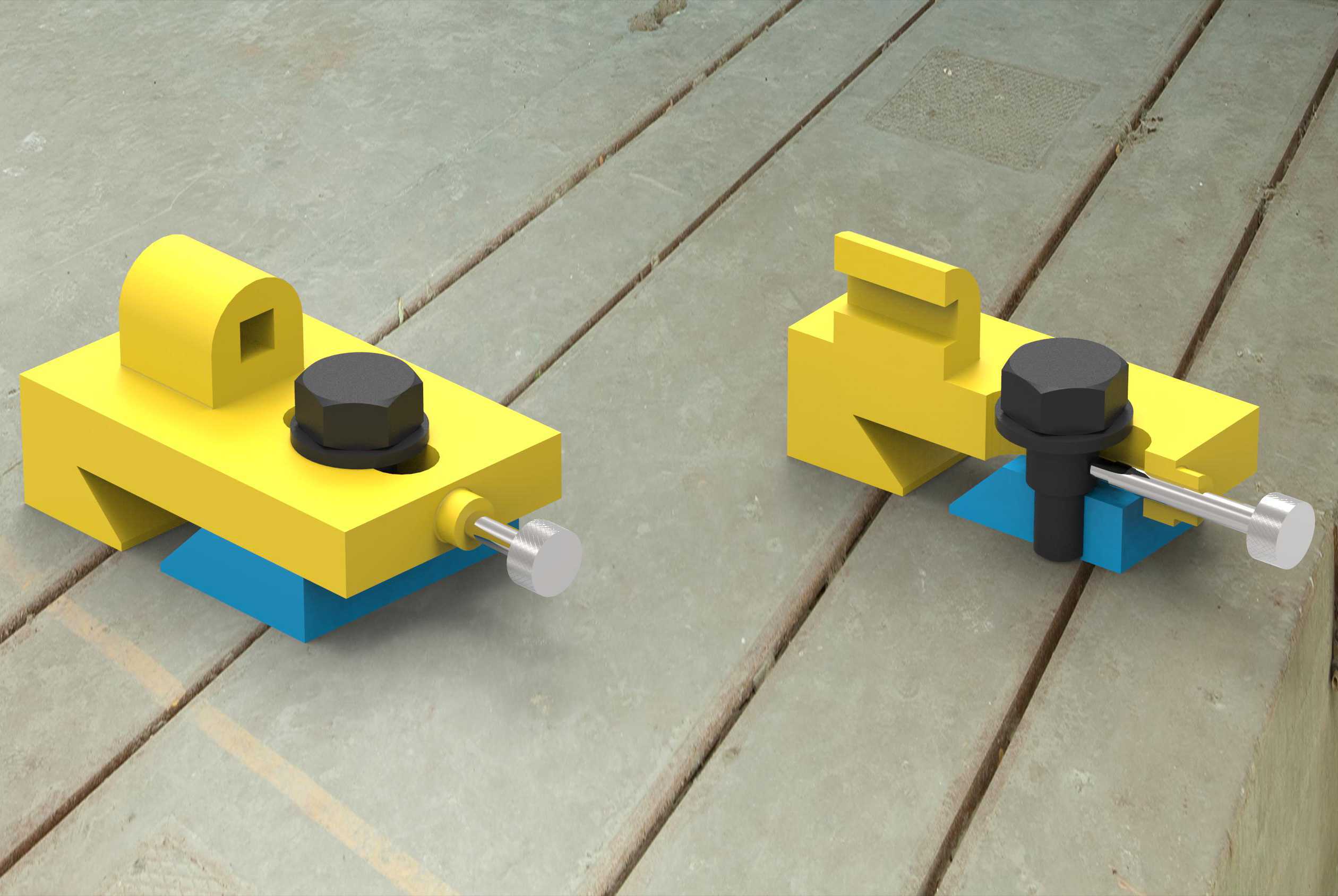

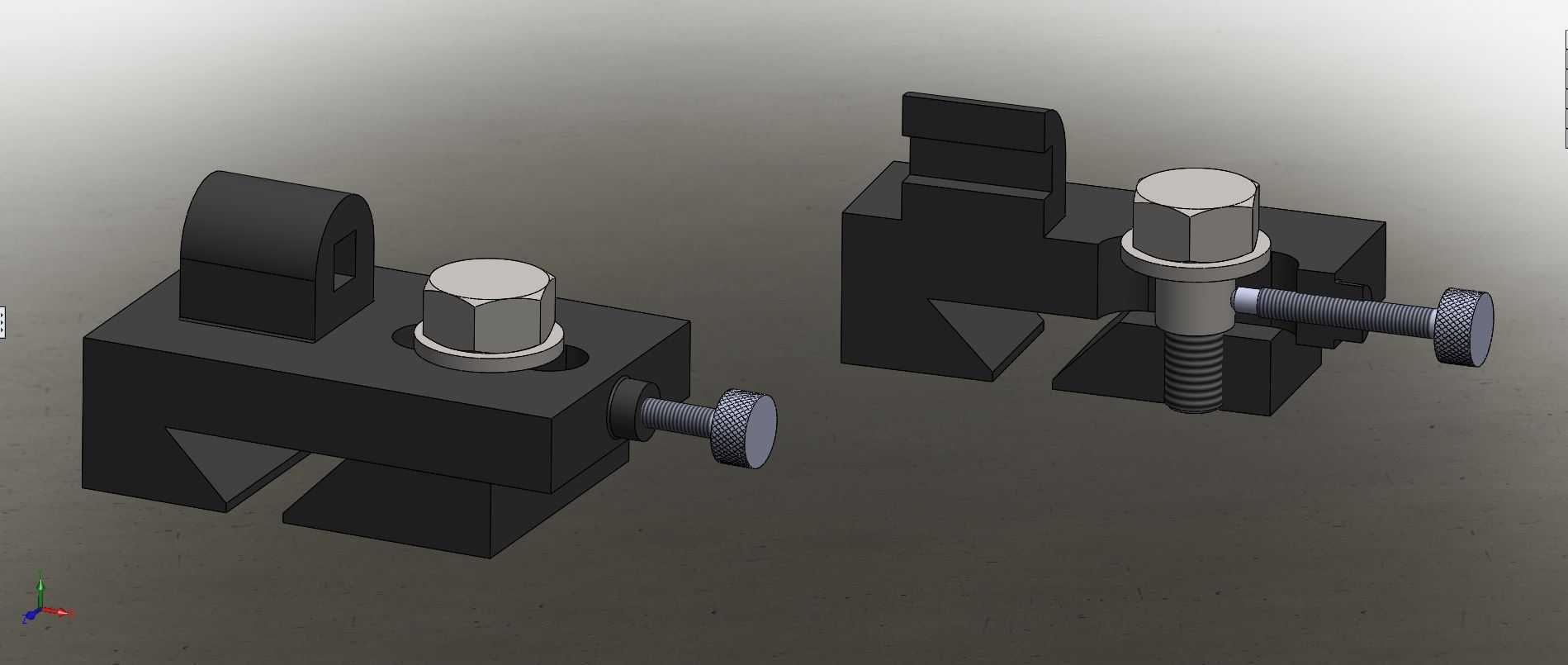

　　这类侧推式夹紧结构主要适配中小型机床工作台的T型槽安装场景，常见于普通铣床、小型加工中心的工序装夹环节，针对批量加工中需要频繁拆装的板类、小异型块类工件做快速压紧定位，替代传统需要反复拧动多颗螺栓的平压板装夹方式，能有效缩短单工序的装夹辅助时长。整套组件分为固定基座、压紧压头、调节螺杆、锁紧螺母四个核心部分，基座底部做了与标准T型槽匹配的凸台结构，安装时可直接滑入工作台T型槽内，无需额外加工适配安装位，基座侧面的定位凸肩可贴紧工件侧边做初定位，避免装夹时工件出现横向窜动。压头部分采用偏心压紧与螺杆推进结合的结构，转动侧方的调节手钮时，螺杆带动压头向工件方向推进，当压头接触工件表面后，顶部的六角锁紧螺母可向下旋紧，

　　给压头施加垂直方向的压紧力，形成横向顶紧+垂直压紧的双向锁紧效果，相比单一方向的顶紧结构，能避免工件在切削受力时出现向上翘起的位移。设计时将压头的行程控制在15mm范围内，既满足同批次工件的尺寸公差适配需求，也不会因行程过长导致螺杆悬伸量过大，降低装夹刚性，基座的整体高度控制在42mm，适配工作台面到工件装夹面的常规高度差，不会因结构过高导致刀具加工时出现干涉。压头与工件接触的端面做了网状滚花处理，增大接触摩擦力，避免压紧时工件表面出现滑移，基座与压头的配合面采用间隙0.02mm的滑动配合，保证推进过程顺畅无卡滞，同时不会因间隙过大导致压紧时出现角度偏斜。整套结构的安装边界宽度控制在80mm以内，可在工作台面上并排布置多组，

　　配合完成长条类工件的多点装夹，也可单组使用完成小型方块工件的单侧定位压紧，针对毛坯面工件的装夹，压头端面的圆弧过渡结构可避免应力集中压伤工件毛坯边缘，针对已加工面工件，可在压头端面加装铜质垫片，避免装夹痕迹影响工件表面质量。在实际使用场景中，这类夹紧结构不需要额外的气源、液压源配套，纯机械结构的可靠性更高，在车间维护保养时仅需定期在螺杆配合处涂抹润滑脂即可，不存在气动液压类夹具的密封件老化、管路泄漏等故障点，适合多品种小批量的机加工车间做通用装夹配件使用。
