步履比亚林机械组件结构设计

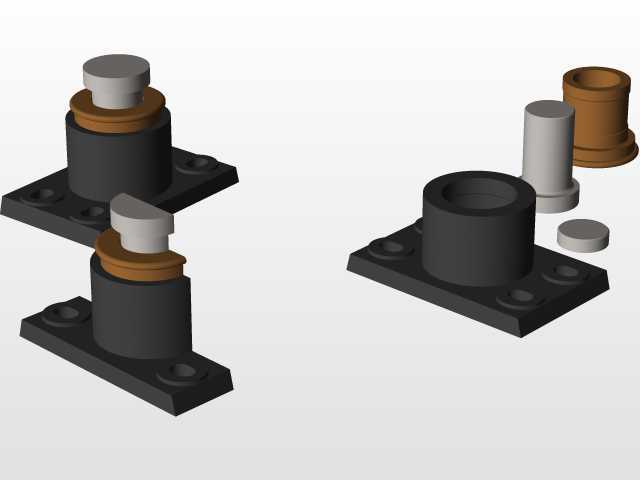

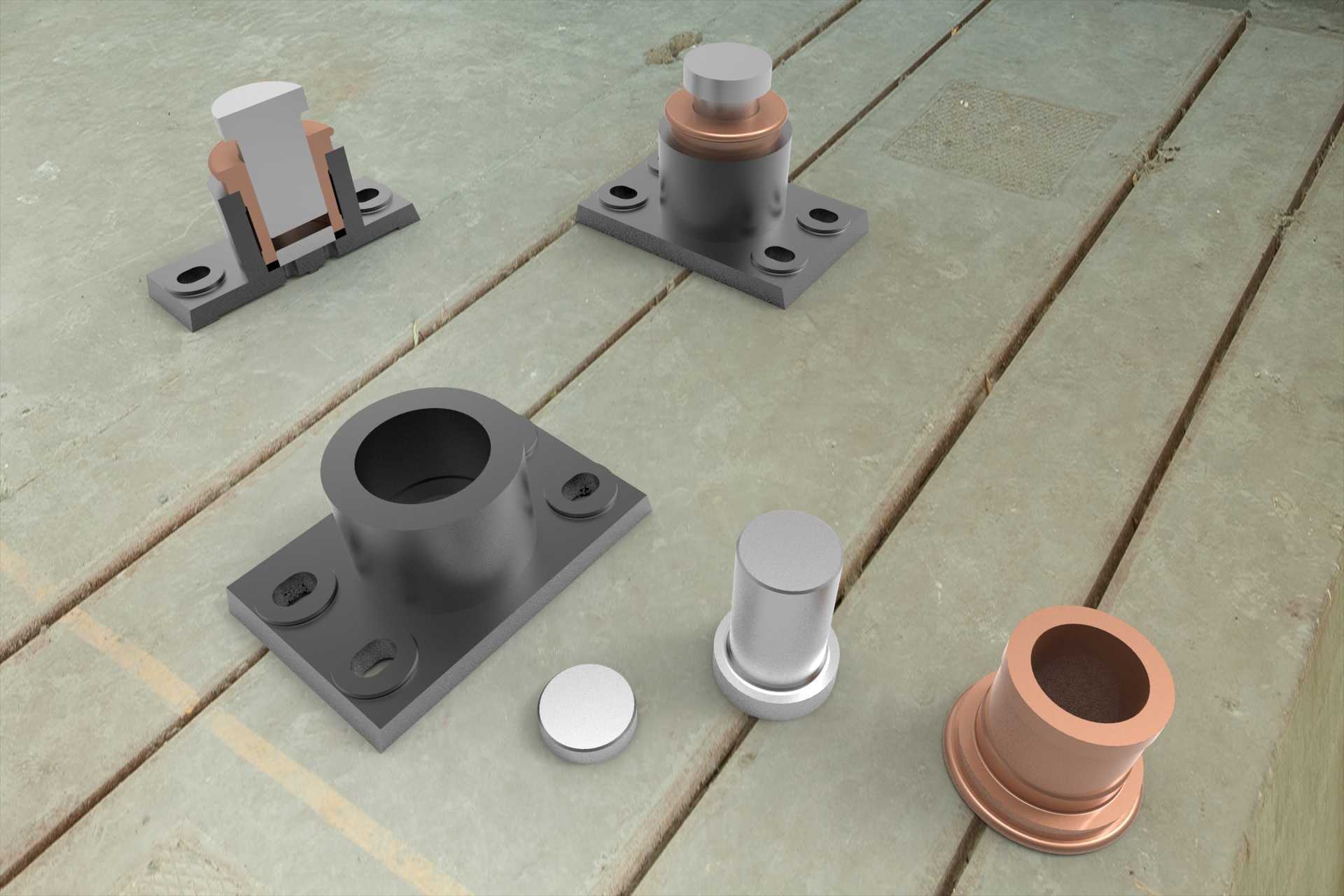

　　这套步履比亚林组件多用于步履式工程装备的走行机构铰接点位，承担相邻结构件之间的载荷传递、相对位移导向以及磨损补偿功能，在步履式桩机、小型步履行走平台、非开挖坑道作业设备的支腿与主梁连接位置应用十分广泛。整套组件拆分为带安装法兰的支撑基座、铜质导向衬套、滑动柱塞、限位端盖、定位销件几个独立部分，各零件拆分建模时充分考虑了实际装配的公差配合逻辑，基座法兰面预留的四个沉头安装孔，孔位间距按照通用步履支腿的安装接口尺寸设计，可直接适配多数现有步履设备的主梁安装面，无需额外扩孔或改制。设计过程中优先考虑了重载工况下的耐磨性能，与柱塞直接接触的衬套采用锡青铜材质建模，衬套与基座内孔采用H7/p6的过盈配合，

　　压装后无需额外固定即可承受往复滑动带来的径向载荷，衬套端面略高于基座内孔端面，避免柱塞滑动时直接摩擦基座本体，降低后期维护的更换成本。柱塞部分做了差异化的直径设计，与衬套配合的工作段采用h6公差，外露的连接段直径略小，端部预留的销孔可直接与上部步履结构铰接，滑动行程控制在衬套有效导向长度的三分之二以内，避免超行程脱出。配套的圆形端盖通过小直径定位销与基座端面固定，用于限制柱塞的最大下行位置，端盖与柱塞端面之间预留了0.5mm的间隙，可存储少量润滑脂，延长滑动副的保养周期。建模时所有安装边的锐角都做了C1的倒角处理，既避免装配时割伤操作人员，也能消除零件加工时的应力集中点，基座底部的法兰面做了0.2mm的平面度要求建模，

　　保证安装后与设备主梁面完全贴合，不会出现局部受力导致的基座变形。从装配逻辑来看，整套组件采用模块化设计，各零件均可单独拆卸更换，现场维护时无需拆解周边的主体结构，仅需拔出定位销即可更换磨损的衬套或柱塞，大幅降低设备停机维护的时间成本。
