胀紧式摩擦联轴器结构三维建模

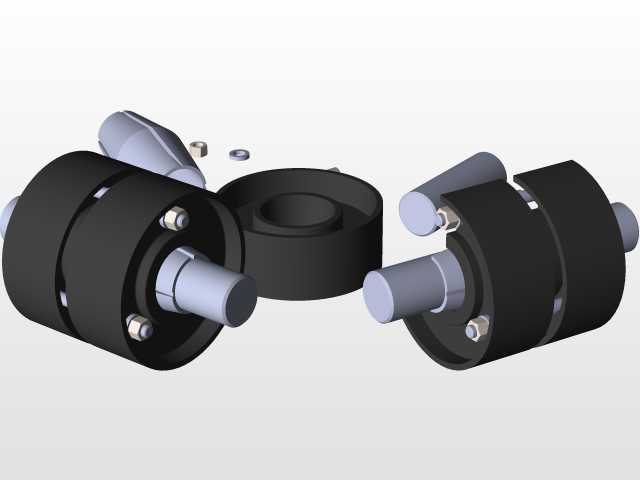

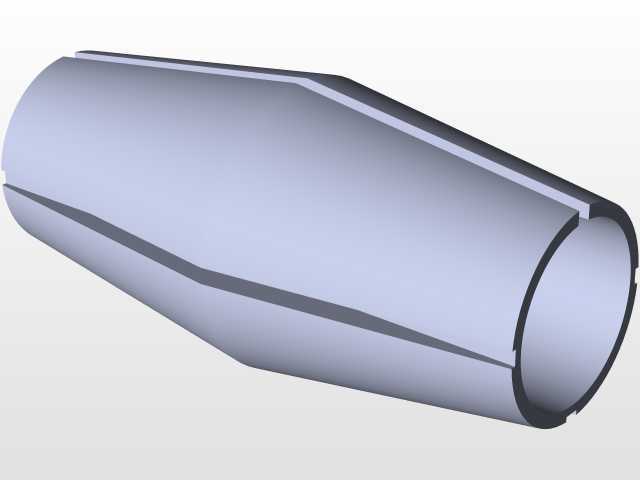

　　这类摩擦夹紧联轴器多用于中小功率轴系的扭矩传递场景，常见于轻工输送设备、小型机床进给单元、包装机械驱动端这类需要频繁拆装调整、对轴对中容错率有一定要求的传动位置，相比键连接联轴器，它不需要在轴端加工键槽，不会削弱轴的截面强度，也能避免键连接带来的应力集中问题，安装时不需要加热或者强力压装，仅通过拧紧周向布置的夹紧螺栓就能实现轴与毂的无间隙抱紧。从结构设计逻辑来看，这套模型拆分了内锥胀套、外夹紧环、锁紧螺栓、轴端定位套几个核心部件，内胀套采用开缝式锥面结构，当外夹紧环沿轴向施压时，开缝的内套会沿径向均匀收缩，抱紧穿入其中的传动轴，接触面的正压力会产生足够的静摩擦力来传递额定扭矩，锥面角度的取值经过了反复校核，

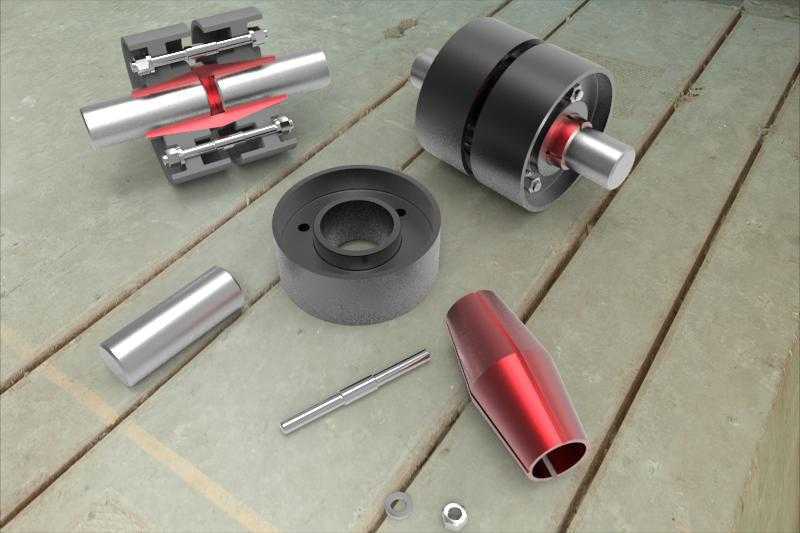

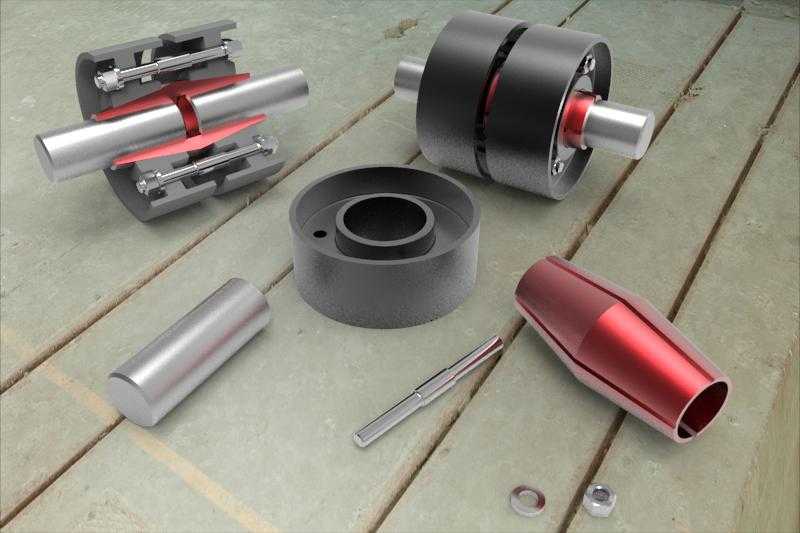

　　既保证夹紧时的径向胀紧力足够，又避免自锁导致拆卸困难，周向的螺栓采用等距排布，保证夹紧力沿圆周方向均匀分布，不会出现局部应力过大导致的轴面压痕或者抱紧力不足打滑的问题。安装边界方面，这类联轴器对安装空间的径向尺寸要求比传统凸缘联轴器稍大，但轴向安装尺寸更紧凑，不需要预留太长的轴伸长度，轴的加工精度要求也更低，普通h7公差的光轴就能满足安装要求，不需要额外加工退刀槽、键槽等结构，装配时只需要保证两轴的径向偏移量在允许范围内，不需要严格的高精度对中，锥面结构本身能补偿一定的轴向、径向和角向偏移，降低安装调试的难度。模型里拆分的各个零件都还原了实际加工的细节，比如内胀套的开缝宽度、螺栓孔的沉头结构、外夹紧环的减重槽设计，还有配套的轴套、

　　定位销这些附属零件，都按照实际装配关系做了配合约束，能直观看到装配完成后各个零件的位置关系，夹紧过程中零件的形变趋势也能通过模型的结构特征体现出来，对于做轴系选型、传动结构设计的工程师来说，可以直接参考这套结构的尺寸比例，根据实际需要传递的扭矩大小调整各部分的壁厚、螺栓数量和锥面角度，适配不同轴径的传动需求，在一些需要过载保护的场景下，还可以通过调整螺栓的拧紧力矩来控制最大传递扭矩，当负载超过设定值时联轴器会发生打滑，保护后端的传动部件不会因为过载损坏。
