双作用液压缸工业执行元件结构设计

　　在工业液压传动系统里，双作用液压缸是应用覆盖度极高的直线执行部件，从重型冶金设备的压装工位、工程机械的动臂驱动，到自动化产线的工装夹紧、物流设备的举升动作，都能见到这类元件的身影。不同于单作用缸仅靠液压力实现单方向动作，双作用液压缸的两腔均可通入压力油，能够在活塞的两个运动方向都输出稳定的液压力，无需借助弹簧、负载自重等外力完成回程动作，动作响应速度与负载适配性更适配复杂工况的往复运动需求。

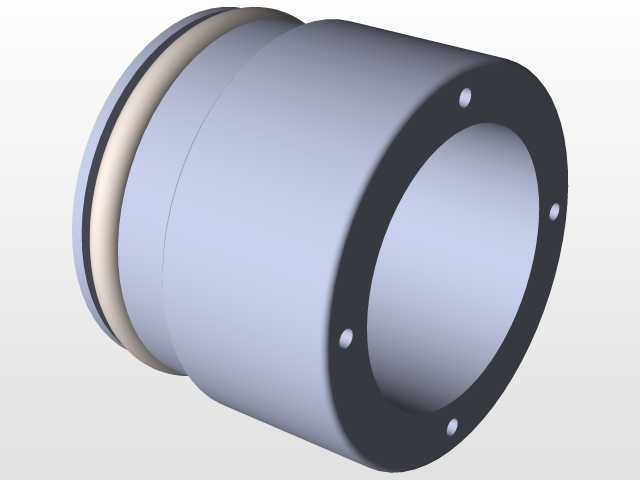

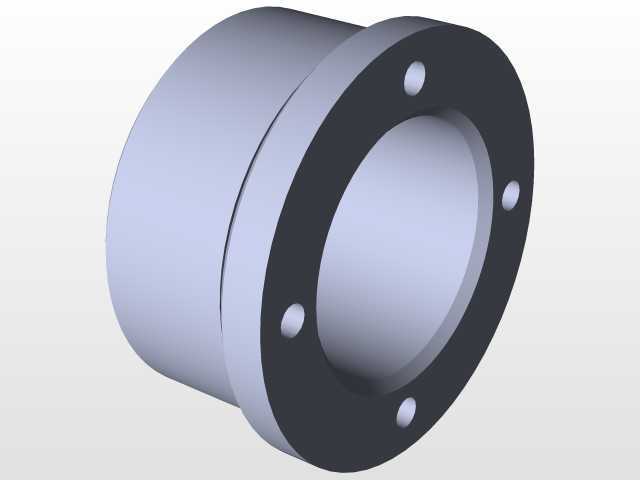

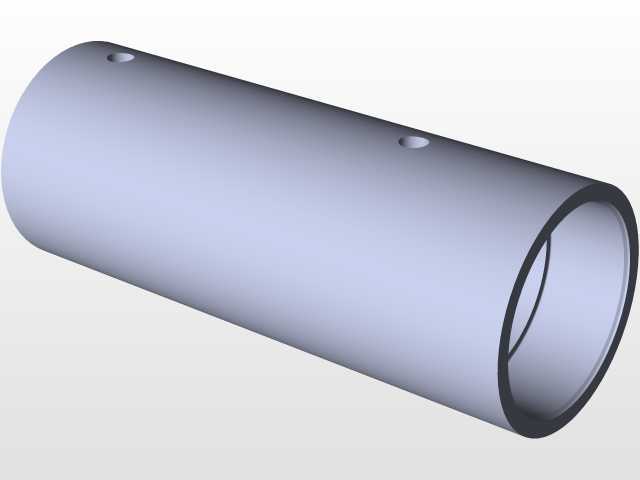

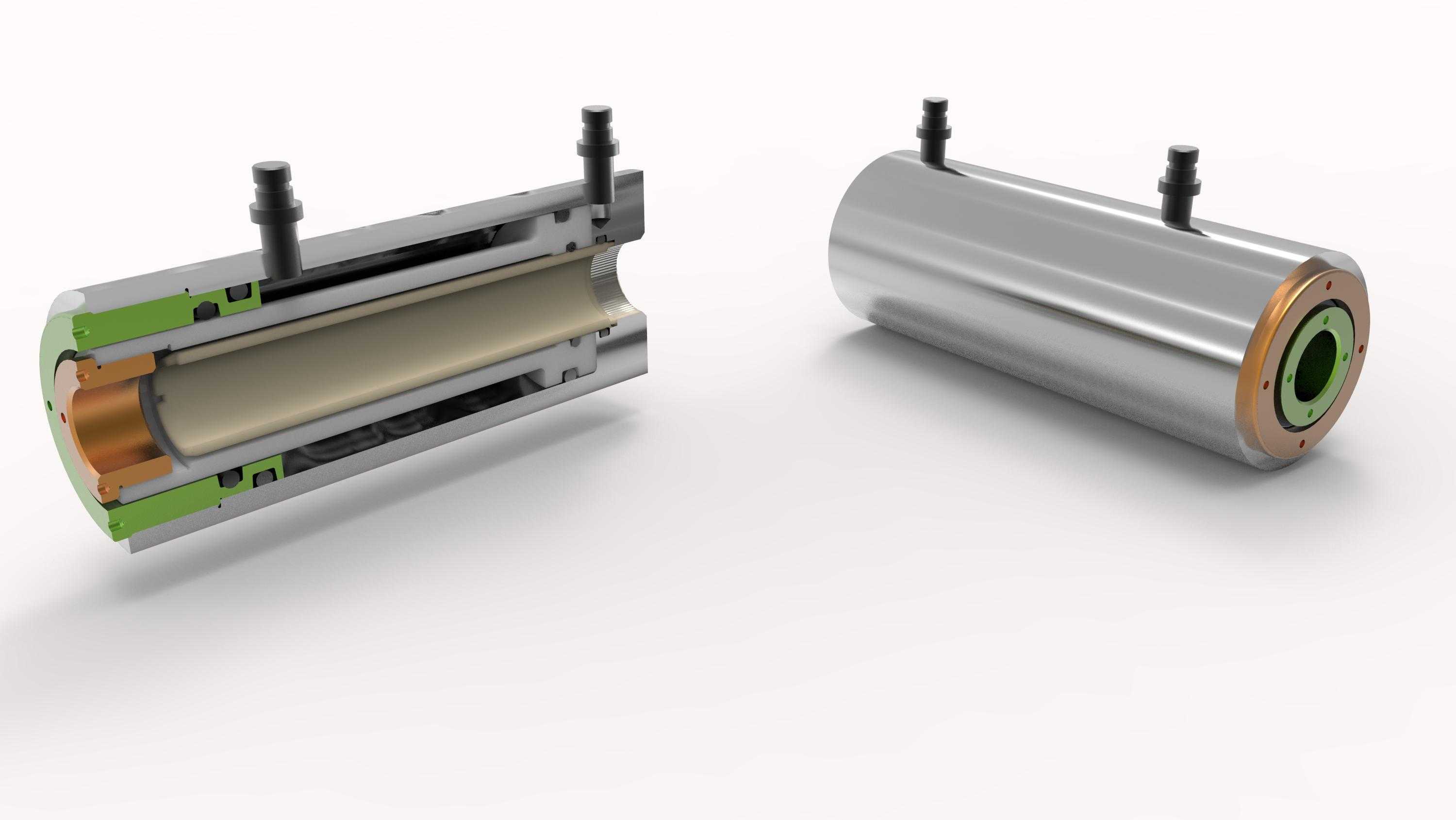

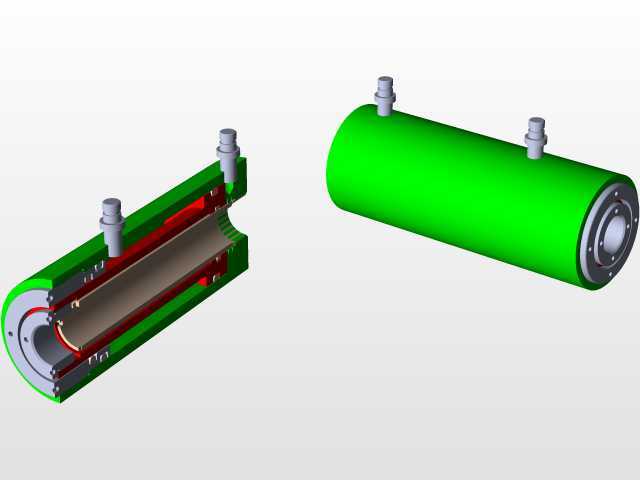

　　从结构设计逻辑来看，这款缸体采用通体圆柱形的钢制主体设计，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，既能减少活塞往复运动时的密封件磨损，也能降低内泄漏风险，提升容积效率。缸体两端的油口采用侧置式布局，两个油口沿缸体轴向错位布置，安装时可根据管路走向选择适配的接头规格，避免管路与周边安装结构产生干涉。前端端盖采用铜质压圈配合密封组件的结构，内嵌的导向环能够为活塞杆提供稳定的径向支撑，抵消活塞杆伸出时承受的偏载力矩，避免活塞杆出现拉缸、偏磨问题。

　　在安装边界层面，这类缸体的外径尺寸适配常规的液压系统安装空间，缸体本身可通过法兰、铰轴或者抱箍等多种方式固定，设计时预留了足够的安装基准面，用户可根据实际设备的安装空间选择对应的固定方式。活塞杆伸出端的连接接口可根据负载连接需求配置内螺纹或者外螺纹结构，无需额外加工转接件即可完成与负载端的铰接或者刚性连接。

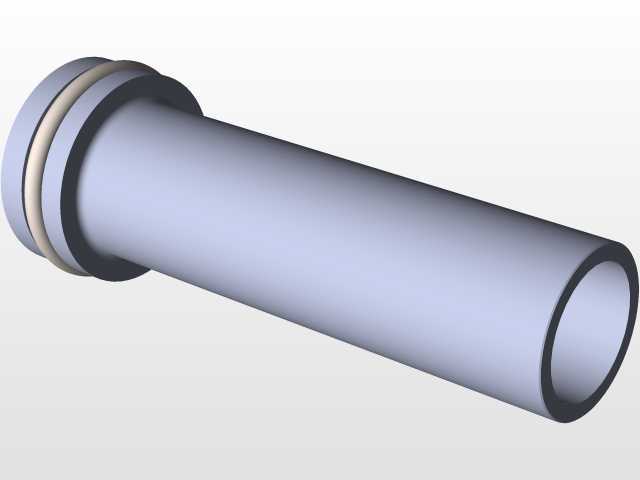

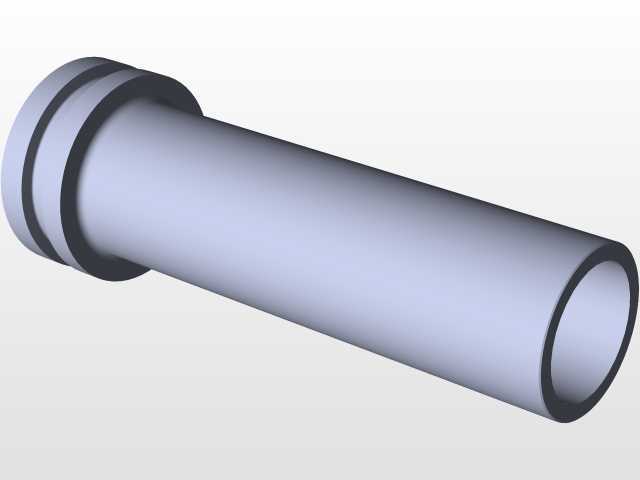

　　实际选型应用时，需要结合系统工作压力、负载运动速度、行程要求匹配对应的密封件材质，若应用在高温、高腐蚀工况，可更换氟橡胶密封件提升耐用度；若应用在高频往复运动场景，可在缸体上增设缓冲结构，减少活塞到达行程端点时的机械撞击。建模过程中完整还原了缸筒、活塞、活塞杆、端盖、密封槽、油口等所有细节结构，所有配合尺寸均按照液压元件行业常规公差带设置，可直接用于液压系统的方案布局验证、安装干涉检查，也可作为非标液压缸改型设计的基础模型，减少重复建模的工作量。
