双法兰安装双作用液压缸结构设计

　　在重型冶金设备的轧机压下机构、工程起重机械的变幅驱动回路、大型注塑机的合模锁紧单元里，双作用液压缸都是承担直线动力输出的核心执行部件，这类元件的设计合理性直接决定整套设备的负载输出稳定性、动作响应速度以及长期运行的密封可靠性。不同于单作用缸仅靠单侧液压油驱动、回程依赖负载自重或外置弹簧复位的结构，双作用液压缸的两腔均可独立通入压力油，能够在伸出、缩回两个运动方向上都提供稳定的可控推力，这一特性让它在需要双向精准施力、动作节拍要求明确的工况下具备不可替代的应用优势。

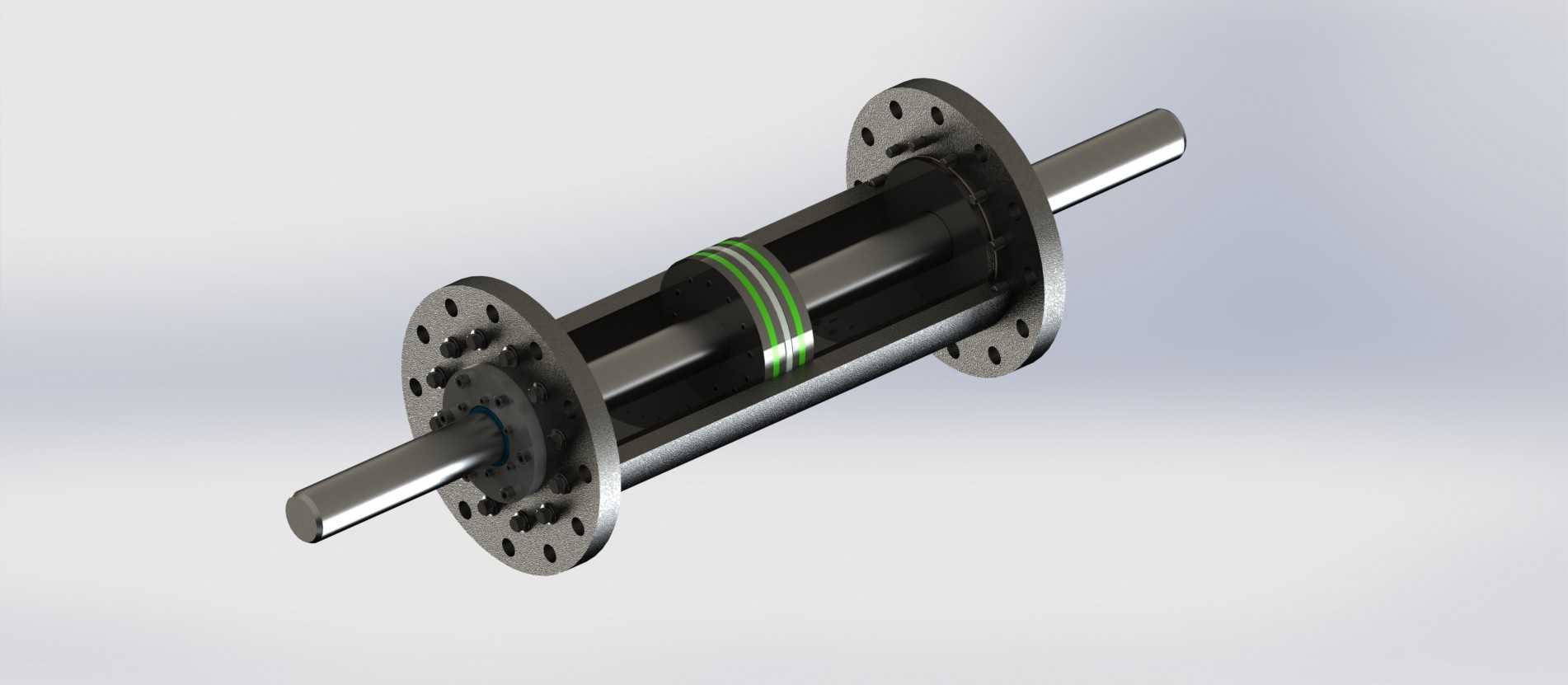

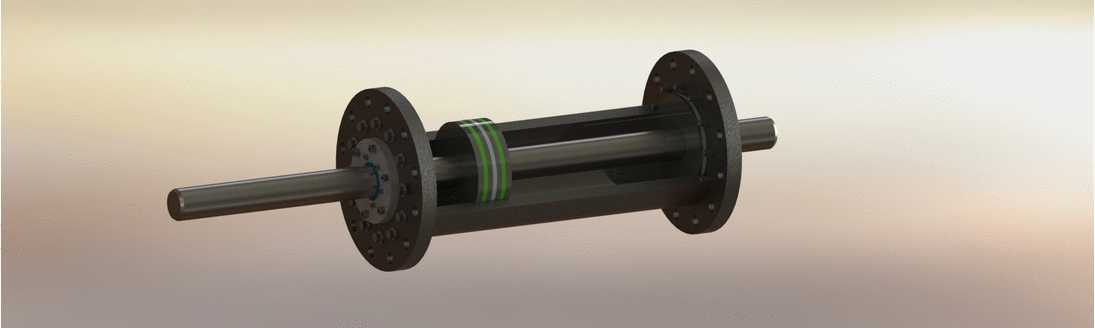

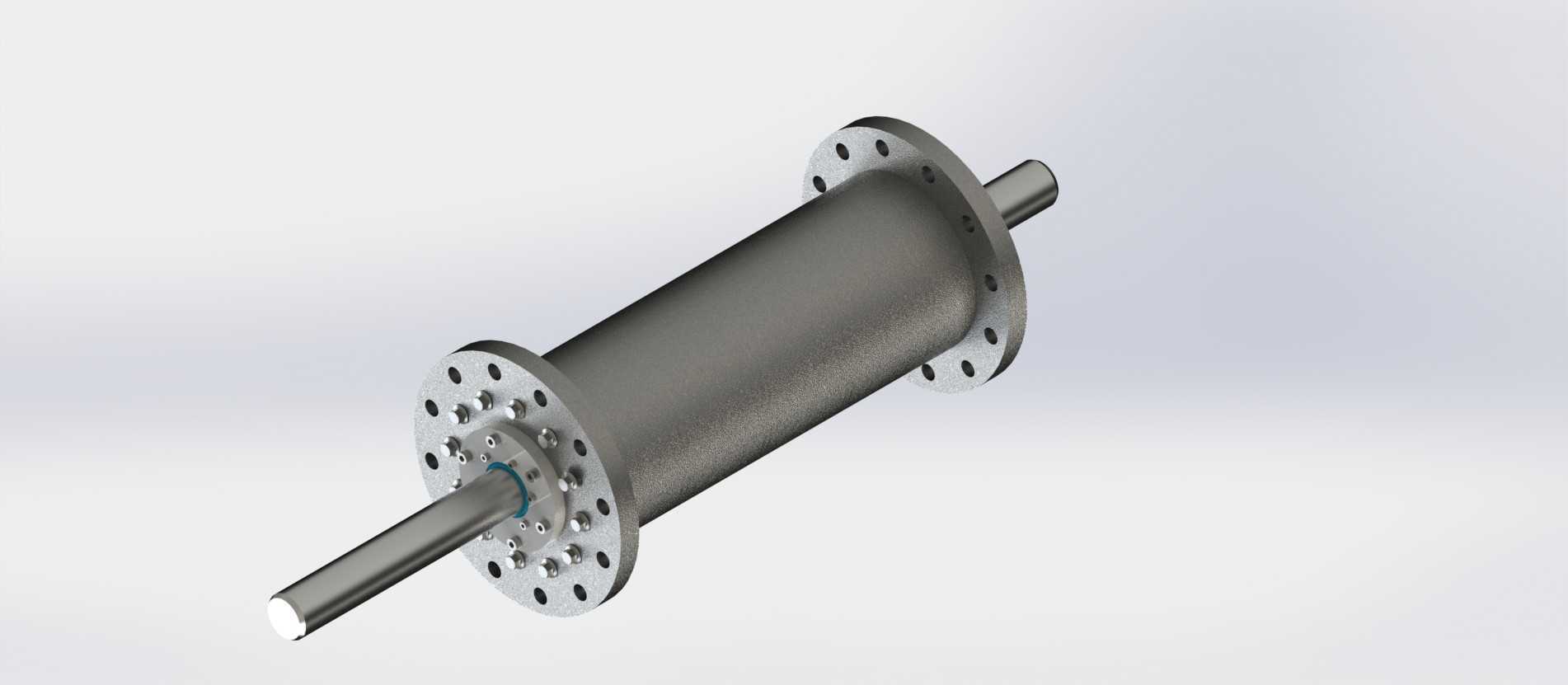

　　从结构设计逻辑来看，这款双作用液压缸采用了两端法兰式安装结构，缸筒两端的连接法兰均设计了沿圆周均布的螺栓过孔，安装时可直接通过螺栓将缸体固定在设备的安装支座上，相比耳环铰接、脚座安装的形式，法兰安装的同轴度保持能力更强，能够承受更高的径向偏载余量，适合在冲击载荷较强、安装基准刚性充足的设备工位使用。活塞杆采用了调质处理的中碳合金钢材质，表面做了硬铬镀层处理，镀层厚度控制在0.03-0.05mm区间，既可以提升活塞杆表面的耐磨性能，也能避免长期暴露在工况环境下出现锈蚀问题，配合缸盖位置的组合密封结构——包含防尘圈、斯特封、导向环、O型密封圈的多道密封组合，能够有效阻挡外界粉尘、切削液、腐蚀性介质进入缸筒内部，同时防止两腔液压油出现内泄、外泄问题，保证容积效率维持在较高水平。

　　活塞组件与活塞杆的连接采用了锁紧螺母加止动垫圈的防松结构，避免长期往复运动过程中活塞与活塞杆出现相对转动或轴向窜动，活塞外圆位置安装了格莱圈作为动密封，配合支撑环保证活塞与缸筒内壁的同轴度，避免运动过程中出现偏磨拉缸的问题。缸筒内壁采用了滚压加工工艺，表面粗糙度可以达到Ra0.4以下，既可以降低密封件的运动磨损速率，也能减少液压油在缸壁的残留，提升运动平顺性。

　　尺寸参数的匹配上，这款缸的杆径设置为50mm，缸筒内径为150mm，无杆腔的有效作用面积约为176.7平方厘米，在21MPa的系统额定压力下，无杆腔理论输出推力可以达到371kN左右，有杆腔有效作用面积约为157.0平方厘米，同压力下回程推力约为330kN，415mm的额定行程可以覆盖多数中短行程直线驱动工位的需求，安装时需要注意预留足够的轴向空间，保证活塞杆完全缩回时不会与相邻部件发生干涉，同时要保证两端安装法兰的贴合面平面度误差不超过0.05mm，避免缸体安装后出现附加弯曲应力，导致活塞杆运动卡滞、密封件偏磨失效。

　　在实际选型应用过程中，这类双法兰安装的双作用缸还需要根据工况的负载特性匹配对应的缓冲结构，在行程末端设置节流缓冲装置，避免活塞运动到端点时与缸盖发生刚性撞击，降低冲击噪声与结构损伤风险；如果应用在高温、高腐蚀的特殊工况下，还需要对应更换氟橡胶材质的密封件，提升密封结构的环境耐受能力。建模过程中需要重点关注各配合面的尺寸公差、形位公差标注，比如活塞杆与导向套的配合公差采用H8/f7的间隙配合，活塞与缸筒的配合间隙控制在0.02-0.04mm区间，既保证运动顺畅，又不会因为间隙过大导致内泄量超标。同时要注意油口的位置设计，两端油口均设置在法兰端盖上，采用标准公制细牙螺纹连接，方便现场管路布置，避免管路与运动部件发生干涉。
