剖分式带衬套轴承座组件结构设计

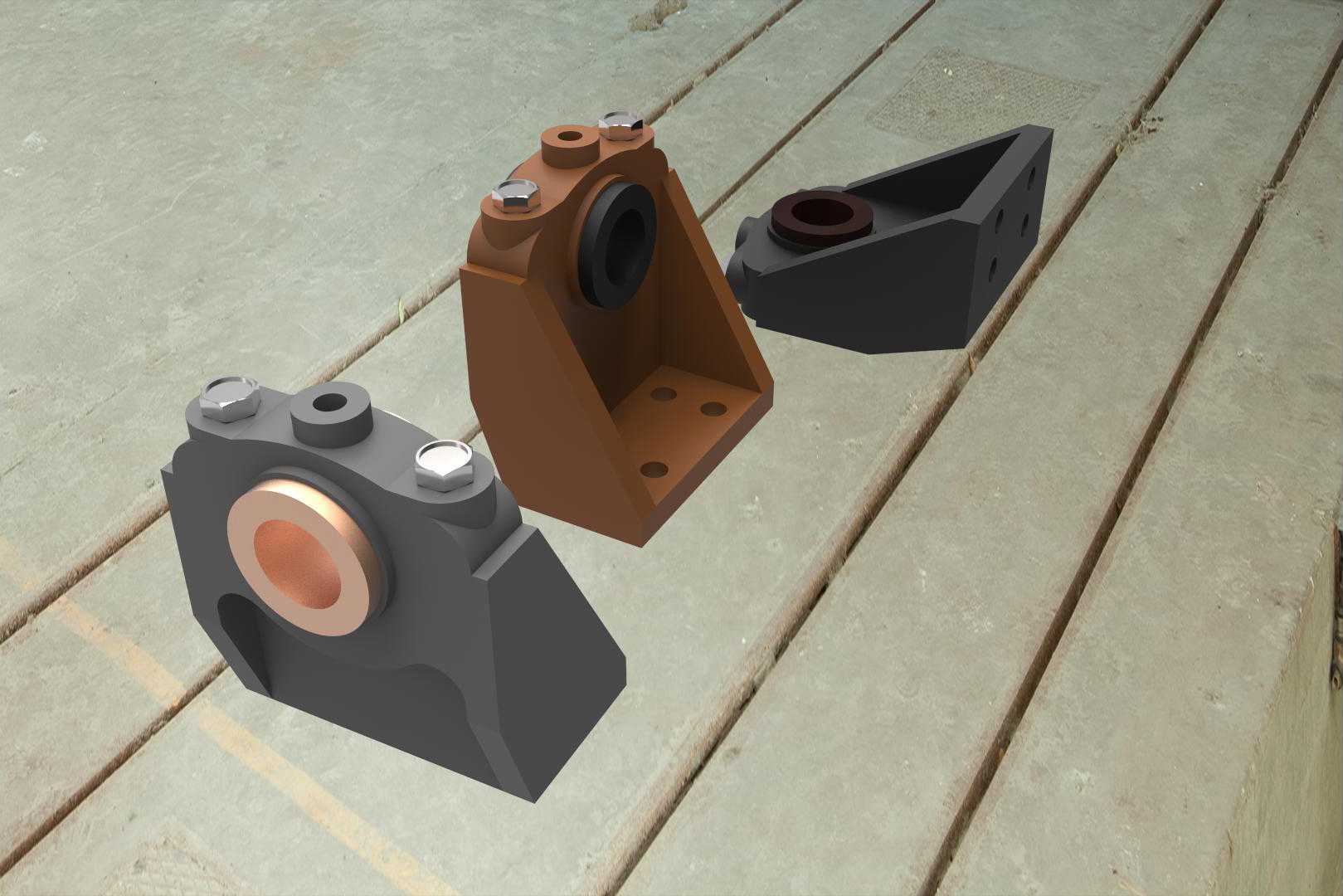

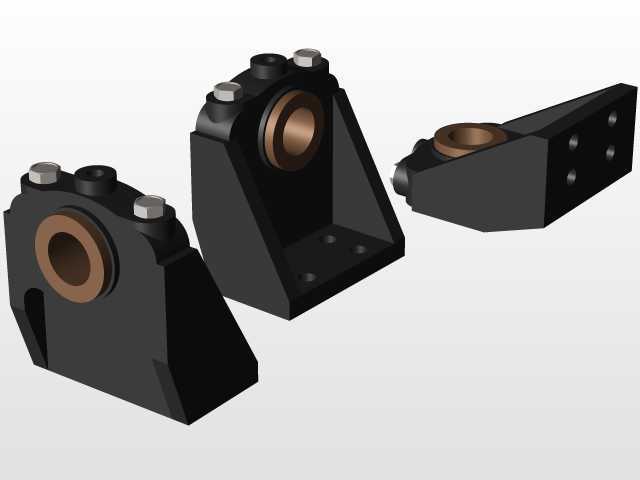

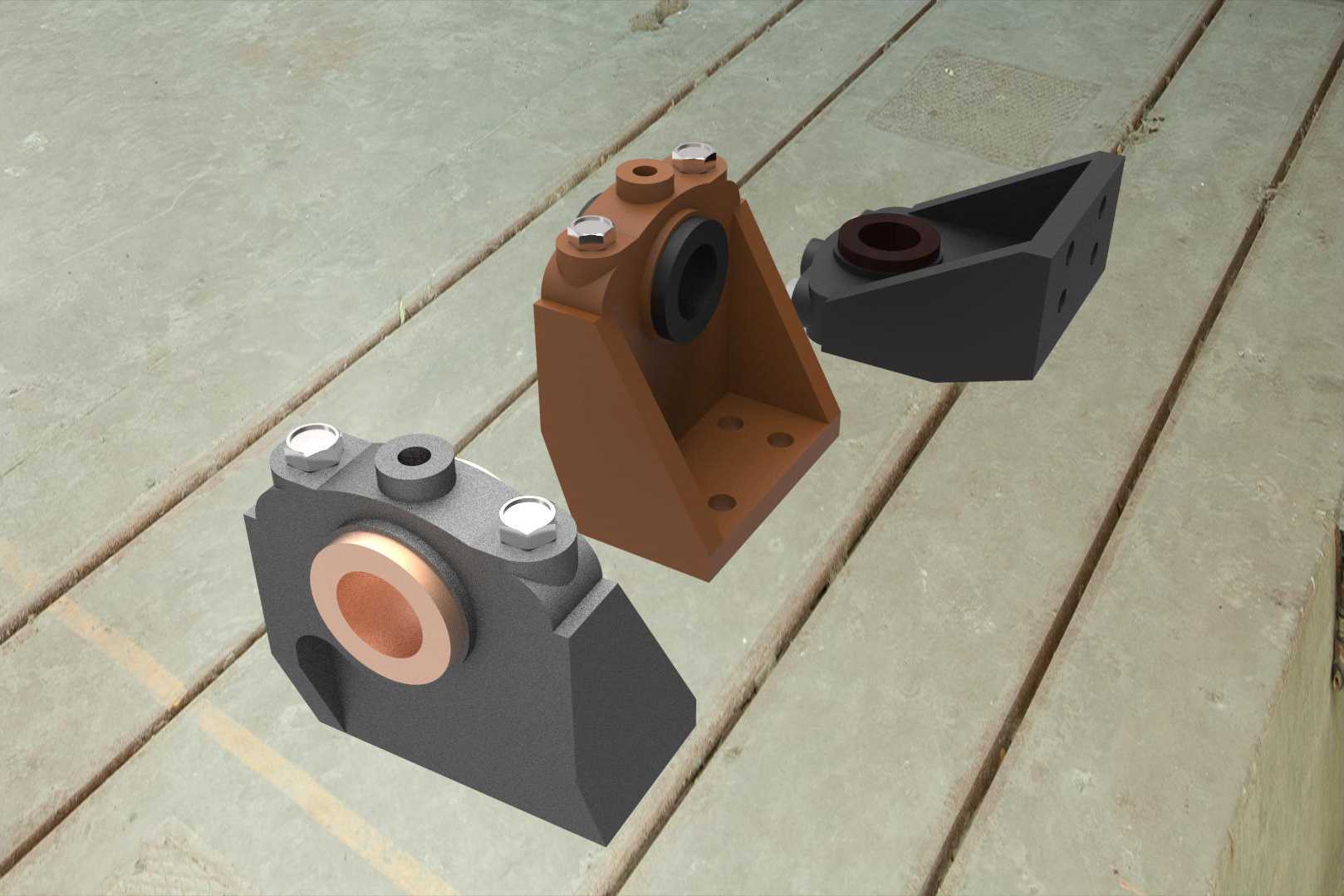

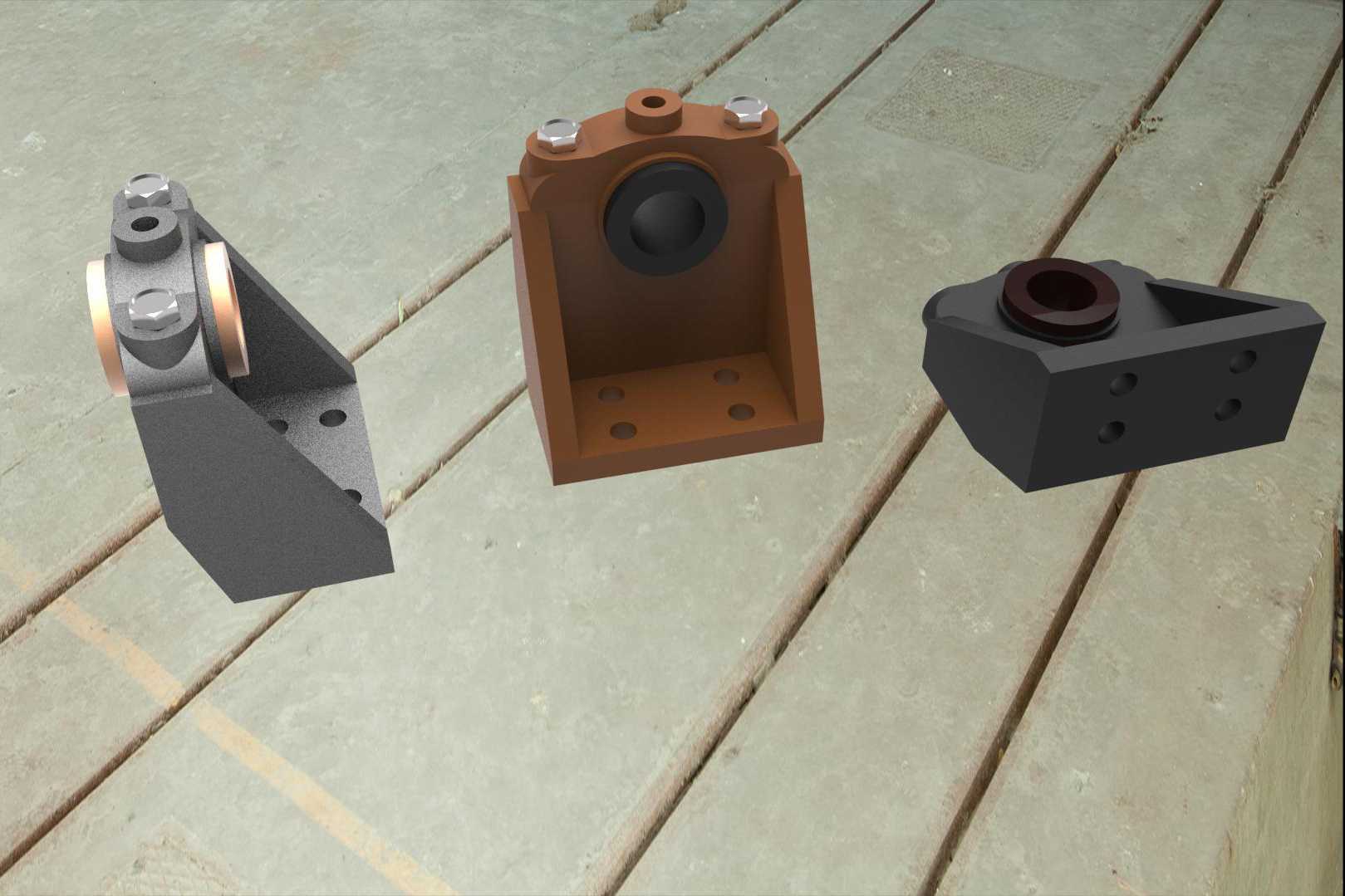

　　这套轴承支撑组件多用于矿山输送线、中小型农机传动辊、轻工包装设备的重载转轴支撑场景，区别于整体式轴承座，剖分式的结构设计能大幅降低后期维护的拆装难度，不用沿着轴端依次拆卸联轴器、传动轮等外围部件，只需拆开上盖即可完成轴瓦更换、间隙调整作业，在连续生产的产线场景中能有效缩短停机维护时长。组件包含三种不同安装角度的座体，分别适配水平正装、斜向45度安装、垂直侧装的设备布局需求，座体底部的安装孔位做了沉台设计，能让内六角螺栓的头部完全沉入座体内部，避免螺栓突出干涉周边的传动部件，同时座体与安装基础的贴合面做了铣平处理，平面度控制在0.05mm以内，保证安装后不会出现额外的附加应力。内嵌的铜质衬套采用锡青铜材质，内孔预留了油槽结构，

　　可通过座体上方的注油孔定期加注润滑脂，在低速重载的工况下能形成稳定的油膜，降低轴颈与衬套的磨损速率，衬套与座体的配合采用H7/k6的过渡配合，既保证衬套不会在运转过程中出现跟转移位，也能在衬套磨损后方便拆卸更换。座体的上盖与底座采用两个内六角螺栓锁紧，螺栓的预紧力矩控制在35N·m，既能保证上下座体的结合面紧密贴合，不会在受冲击载荷时出现开合缝隙，也不会因为预紧力过大导致座体出现微变形挤压衬套，造成轴转动卡滞。从安装边界来看，水平正装款的座体总高度为120mm，底部安装孔的中心距为90mm，适配直径30mm的转轴，斜装款的安装面与轴孔中心线呈45度夹角，多用于设备框架的斜梁部位安装，侧装款的安装面与轴孔中心线垂直，

　　可直接固定在设备的立式墙板上。三种座体的轴孔同轴度公差均控制在0.02mm以内，能保证转轴安装后转动顺畅，不会出现偏磨现象，座体的材质采用HT200灰铸铁铸造，经过时效处理消除内应力，长期承受交变载荷也不会出现变形开裂，外部喷涂防锈漆，能适应多粉尘、轻度潮湿的车间作业环境。
