V型尾滑块机械结构三维设计

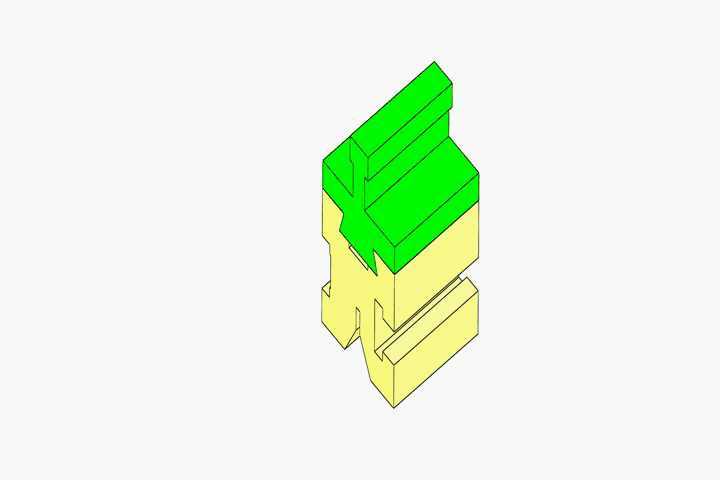

　　在工装夹具、非标自动化输送线以及精密机床的导向机构中，尾滑块是承担末端导向、行程限位以及侧向载荷承载的核心零件，这款V型尾滑块的结构设计，完全围绕重载滑动场景的受力需求展开。从结构上看，滑块主体分为上下两个功能段，上部的绿色段为V型导向配合段，采用对称V型凸起结构，能够与对应V型导轨的凹槽完全嵌合，相比平导轨结构，V型配合面具备自动对中特性，可抵消滑动过程中产生的侧向偏移力，同时V型接触面的压强分布更均匀，在长期往复滑动过程中能减少局部磨损，延长导向副的使用寿命。下部的浅黄色段为安装承载段，侧面开设的通槽用于与执行机构的连接端卡接固定，底部的凸台结构可嵌入安装基座的限位槽内，避免滑块在承受纵向载荷时出现翘曲位移。设计过程中，

　　首先根据目标设备的额定侧向载荷确定V型面的夹角参数，夹角过小会导致导向面摩擦力过大，增加驱动负载，夹角过大则会降低对中精度，削弱侧向承载能力，最终选定的V型角度兼顾了滑动顺畅度与导向刚性。安装边界方面，滑块的整体外形采用等截面延伸设计，上部导向段的宽度与导轨槽的配合间隙控制在滑动配合公差范围内，既保证滑动过程无卡滞，又不会因间隙过大产生晃动；下部安装段的槽位尺寸与常用的气动滑台、直线执行器的连接端尺寸匹配，可直接替换同规格的标准滑块，无需额外加工转接件。实际应用中，这类V型尾滑块常布置在直线运动机构的行程末端，一方面承担运动过程中的导向支撑，另一方面可配合末端限位块实现硬限位，防止执行机构超程脱出；在焊接工装、

　　冲压送料机构这类存在冲击载荷的场景中，滑块的一体式结构设计避免了拼接式零件的连接松动问题，整体刚性能够承受瞬时冲击载荷，不会出现导向面错位的情况。滑动面的结构设计还预留了润滑脂存储的微小间隙，长期运行时可在接触面形成稳定油膜，降低滑动磨损速率，维护时仅需定期在V型配合面补充润滑脂即可，无需复杂的拆解保养。
