ELAFLEX黄铜六角流体管路接头结构

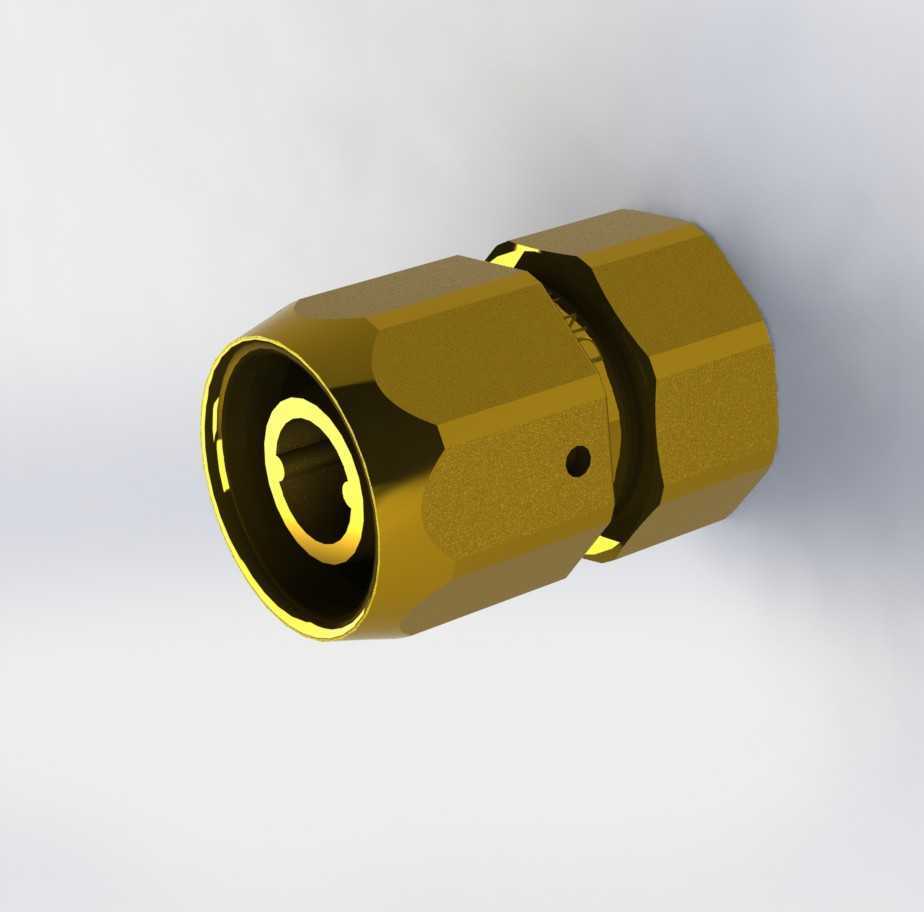

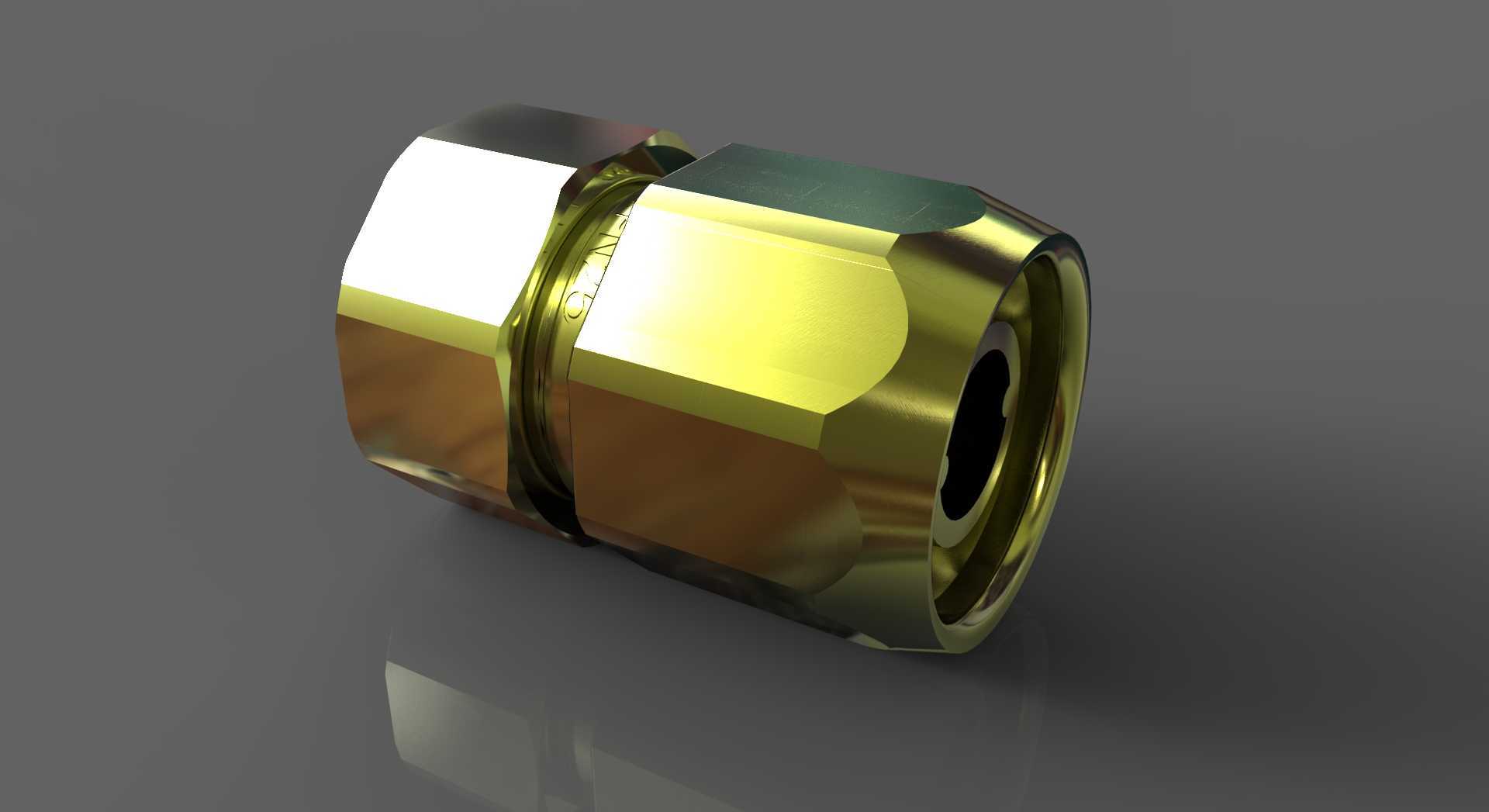

　　这款黄铜材质的六角管路接头，主要面向流体输送管路系统的硬管、软管对接场景，在石化加注、工业流体传输、低压液压回路、燃油输送管路中都有广泛应用，核心作用是实现两段通径匹配管路的刚性密封连接，避免输送介质出现渗漏、泄压问题。从结构设计来看，接头采用上下对称的外六角构型，六角对边尺寸适配常规开口扳手、活动扳手的夹持范围，现场安装时不需要定制专用工装，用常规管路安装工具即可完成拧紧作业，六角棱边做了微小的倒角处理，避免安装过程中棱边割伤操作人员手部，也能减少扳手夹持时的应力集中，降低拧紧过程中接头本体开裂的风险。接头中部的环形凹槽是密封配合的核心定位区域，安装时配合适配的密封卡套、密封圈，可在PN25的额定工作压力下实现稳定密封，

　　适配DN19通径的管路，接口处的尺寸公差严格匹配对应通径管路的外径公差范围，安装后不会出现管路偏心、密封面错位的问题。接头上下两段的内孔做了同轴度管控，内壁粗糙度达到流体输送的要求，介质流经时不会产生明显的紊流、压损，也不会因为内壁粗糙残留输送介质，适合输送燃油、低压液压油、工业水等常规流体介质。建模过程中，优先还原了接头的实际安装边界，外六角的夹持长度满足扳手操作的最小空间要求，安装时不需要额外预留过大的操作空间，适合在管路排布密集的设备内部、狭小安装舱室内使用。接头表面做了钝化处理的外观还原，黄铜材质本身具备较好的耐腐蚀性，在常规户外、工业车间环境下使用不容易出现锈蚀，使用寿命能满足工业管路的长期运维要求。

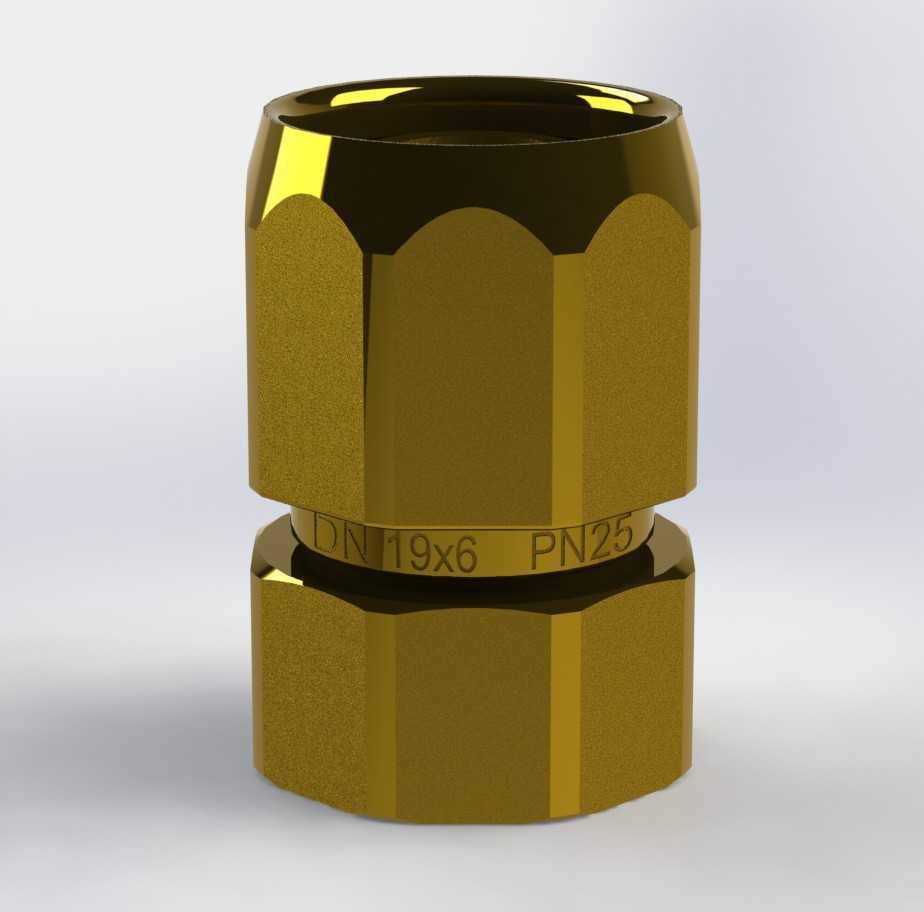

　　中部刻印的参数标识位置做了精准还原，实际生产中该标识用于现场安装时快速识别接头的通径、压力等级，避免选型安装错误。整个接头的建模严格按照实际加工工艺还原，所有棱角、倒角、密封槽的尺寸都符合管路接头的行业加工规范，没有出现工艺无法实现的尖角、薄壁结构，可直接用于管路系统的装配干涉校验、安装模拟，也能作为选型阶段的可视化参考，帮助设计人员快速判断该接头是否适配当前的管路排布空间、通径压力要求。
