方形密封储物罐注塑成型模具结构

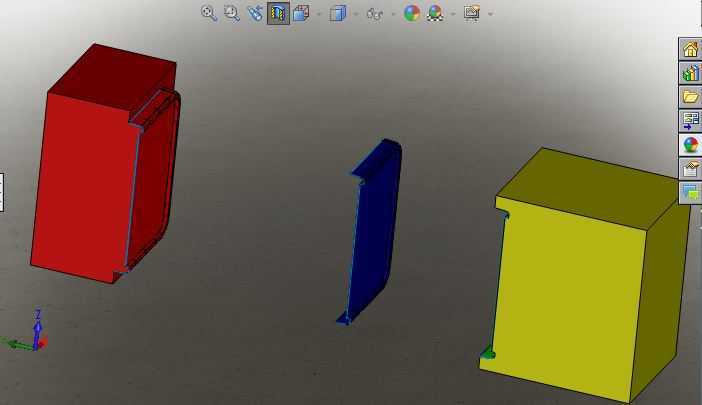

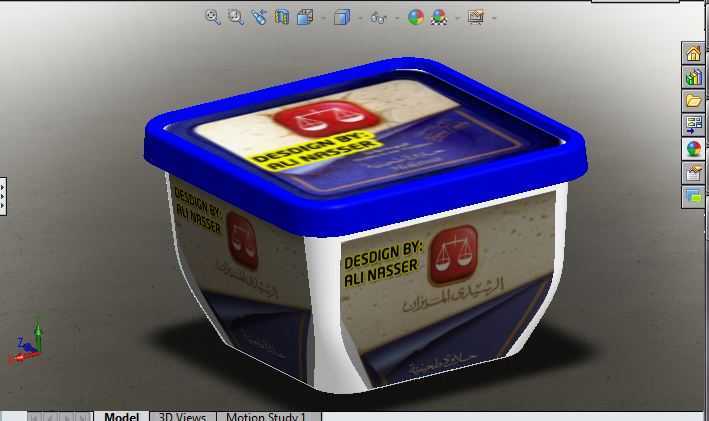

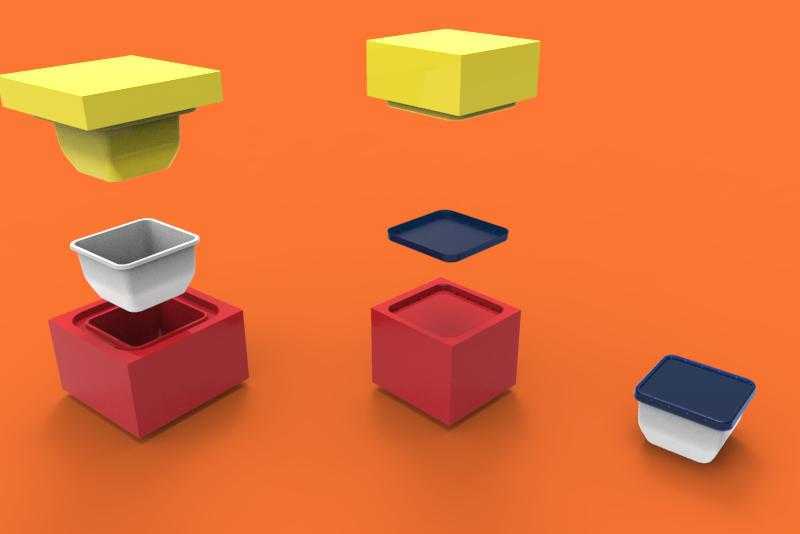

　　这套模具对应日常家用及商用场景下的方形密封储物罐生产，这类容器广泛用于食品分装、干货存储、小件物料收纳等场景，核心需求是盒体与盒盖的配合密封性、成型后边缘无飞边毛刺、开合手感顺畅无卡滞。从结构拆分来看，整套模具对应罐体、罐盖、密封内托三个核心塑件的成型需求，采用一模多腔的布局思路，不同塑件的型腔独立排布，适配注塑机的射胶行程与锁模力参数，避免不同壁厚塑件在同一次成型周期中出现保压不足或过充的问题。

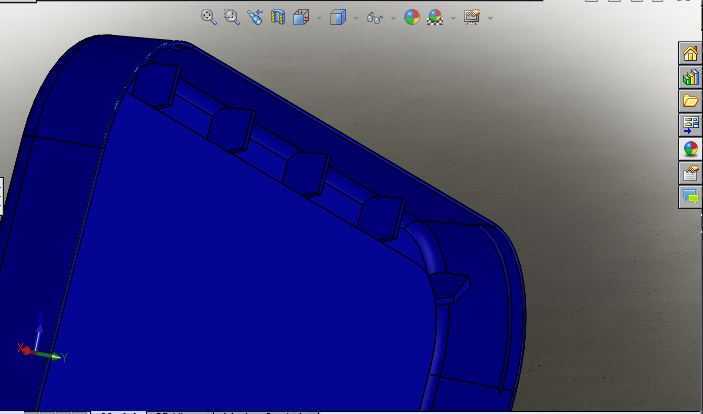

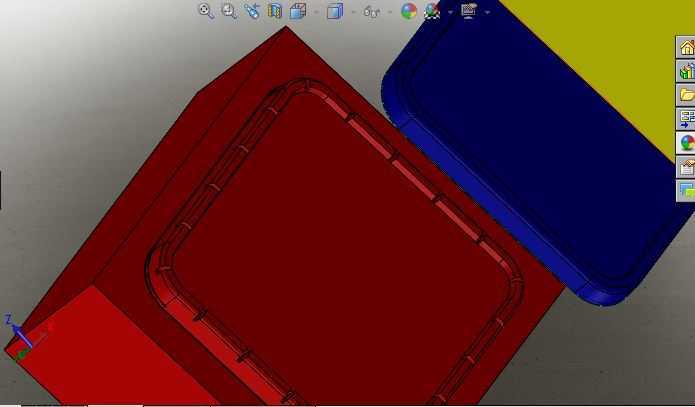

　　设计过程中首先考虑的是塑件的脱模角度，罐体部分为直壁方形结构，内壁设置有一圈用于卡合密封盖的凸棱，因此内模芯需要做足够的脱模斜度，同时凸棱位置的抛光粗糙度需要达到镜面级别，避免顶出时刮伤塑件内壁影响密封性能。罐盖部分分为外盖与内嵌的密封软胶衬层，硬胶外盖的型腔设置在定模侧，边缘做圆角过渡，避免应力集中导致的成型后翘曲，同时盖体内部的卡扣结构采用镶拼式模芯，方便后续磨损后单独更换，降低模具维护成本。

　　从安装边界来看，整套模具的长宽尺寸适配常规200吨级卧式注塑机的哥林柱间距，模厚符合设备的最大最小模厚调节范围，浇口采用侧浇口布局，设置在塑件的非外观面边缘，浇口残留痕迹小，后续修剪工作量少。冷却水路围绕型腔均匀排布，罐体与罐盖的型腔分别设置独立的冷却回路，可根据不同塑件的成型温度需求单独调节冷却水流量，保证各部分冷却速率一致，减少成型后的收缩变形。顶出结构采用顶杆+推板结合的方式，罐体部分因为深度较大，采用推板顶出避免顶出痕迹留在外观面，罐盖部分结构较浅，采用均匀排布的顶杆顶出，保证顶出力平衡，不会出现顶白、顶穿的缺陷。

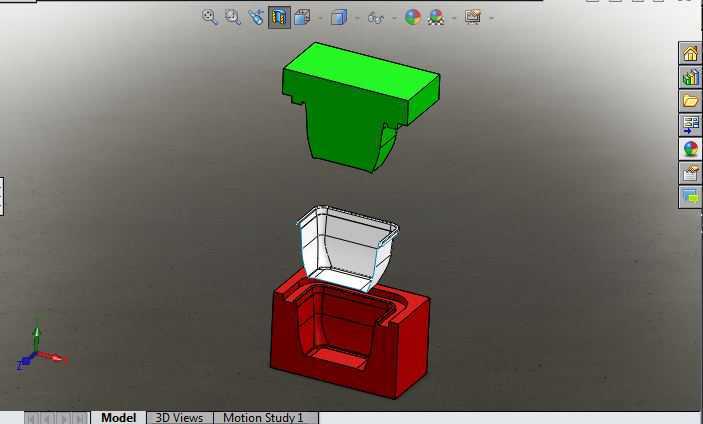

　　在分型面的选择上，沿着塑件的最大轮廓线设置分型面，合模时的贴合面做耐磨镶块处理，长期生产过程中出现磨损后可快速更换镶块，无需重新打磨整个分型面。排气槽开设在分型面的熔体流动末端，深度控制在0.02mm以内，既可以顺畅排出型腔内的空气，避免出现烧焦、缺胶的缺陷，又不会产生飞边。整套模具的导向机构采用导柱导套配合，同时在型腔周围设置精定位块，保证合模时的定位精度，避免出现偏心导致的塑件壁厚不均问题。
