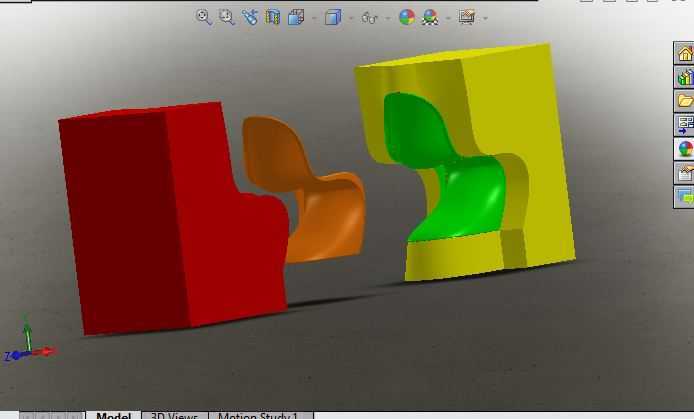

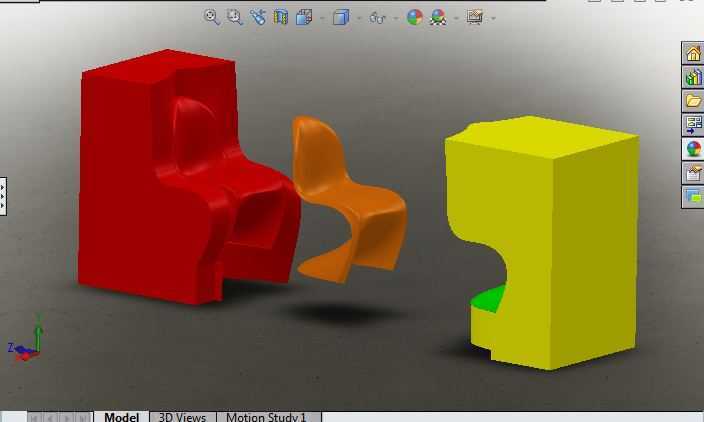

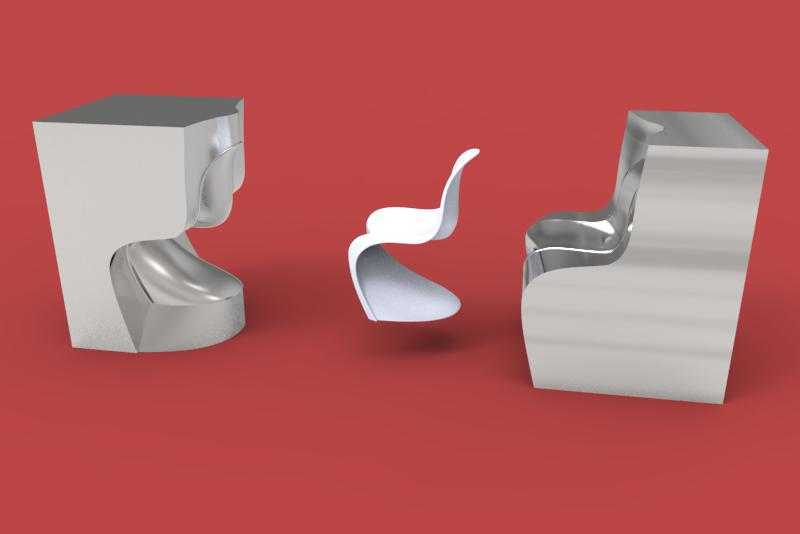

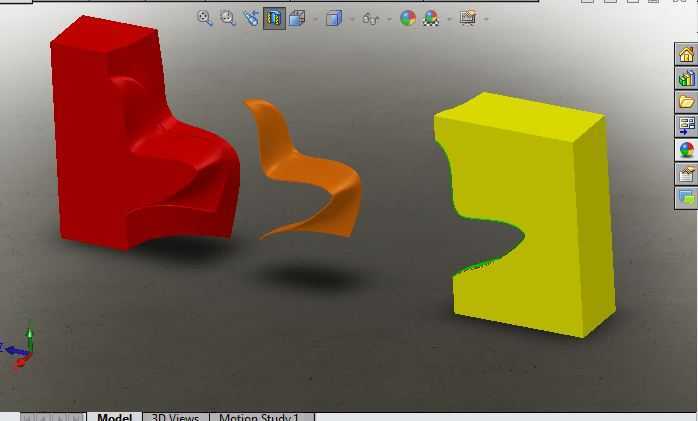

潘顿椅一体成型注塑模具三维结构

　　这套模具对应潘顿椅的一体化注塑成型需求，核心解决的是单曲面悬臂座椅无额外支撑结构的成型难题，在民用家具模塑生产场景中，这类模具直接对应批量生产流线型塑料座椅的产线需求，适配常规卧式注塑机的安装接口，模架采用标准龙记模架规格，整体安装边界控制在1200mm*800mm范围内，可直接适配锁模力300T级别的常规注塑设备，无需额外改造机台压板槽位。从设计思路上看，模具分型面完全顺着潘顿椅的S型曲面走向设置，避免在座椅外观面留下合模线痕迹，浇口采用扇形侧浇口结构，设置在座椅底部与地面接触的隐藏位置，注塑过程中熔融的PP或改性ABS料流可顺着曲面弧度均匀填充整个型腔，避免悬臂位置出现缺胶、熔接痕问题。冷却回路的排布完全贴合型腔曲面走向，

　　在座椅靠背的厚壁位置单独设置了随形隔水片，保证整个塑件冷却速率均匀，避免成型后出现翘曲变形，毕竟潘顿椅整个结构没有额外的支撑腿，全靠一体曲面的结构强度承载人体重量，冷却不均导致的形变会直接让产品无法平稳放置。顶出结构采用多组顶块配合顶针的组合方式，在座椅底部的平面位置设置矩形顶块，曲面受力位置设置扁顶针，避免顶出过程中在塑件表面留下顶白痕迹，同时顶出行程控制在280mm，保证开模后塑件可以完全脱离型腔，不会出现粘定模的情况。实际生产中，这套模具成型的潘顿椅可直接用于公共休闲区、家居餐厅等场景的座椅批量生产，模具的导向结构采用导柱导套配合零度精定位，保证合模过程中型腔曲面不会出现错位，避免产品出现段差影响外观。

　　排气槽开设在料流末端的座椅靠背顶端位置，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免产品出现烧焦、气泡缺陷，又不会出现飞边问题。整个模具的抽芯结构没有采用复杂的滑块斜顶，完全顺着产品的脱模方向设计，因为潘顿椅本身是一体化无倒扣的曲面结构，顺着脱模方向做3度的脱模斜度处理，就可以顺利完成脱模，大幅降低了模具的加工难度和后期维护成本，模流分析阶段就已经验证了填充时间控制在3.2秒，保压压力切换点设置在填充至95%位置，可有效降低产品内应力，避免长期使用出现开裂问题。
