多规格机加工切削刀具三维结构

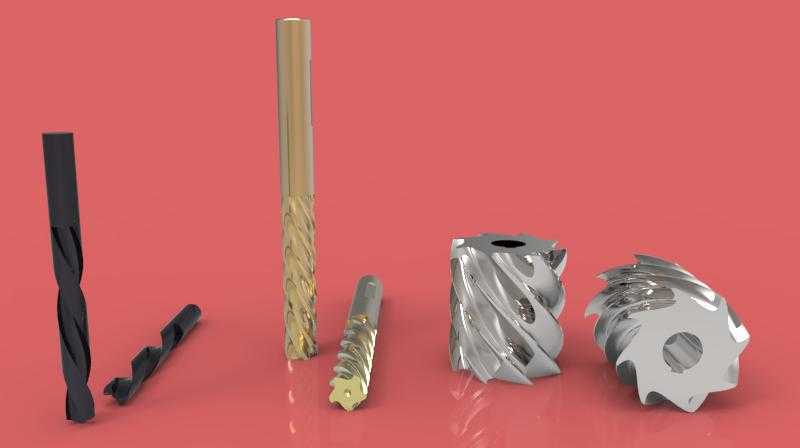

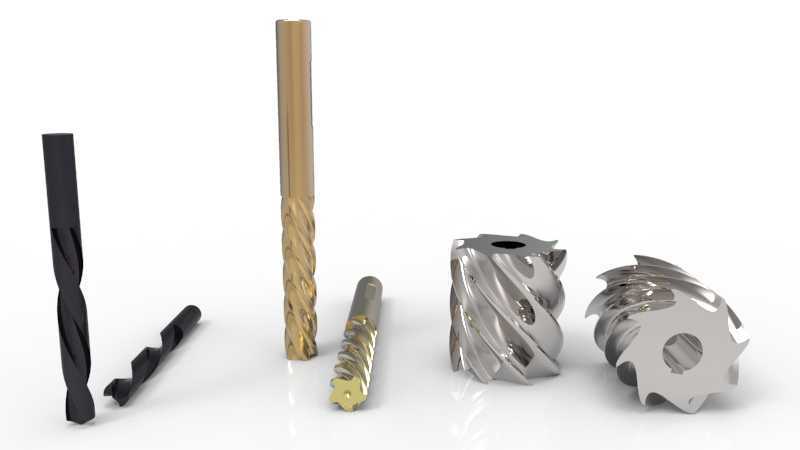

　　这套三维模型涵盖了机加工场景中常用的多类切削刀具，包含不同刃型、不同材质的钻头、立铣刀、盘状铣刀等品类，可直接用于数控加工仿真、机床刀库装配校核、加工工艺方案验证等场景。从实际加工需求出发，不同刀具的结构设计各有侧重：黑色涂层麻花钻采用标准双螺旋排屑槽设计，槽型弧度经过优化，可在钢材钻削过程中顺畅导出带状切屑，避免切屑缠绕刀体导致的加工面划伤，钻尖采用118度标准顶角，适配普通碳钢、铸铁等常见工件材料的钻孔作业，刃带宽度控制在合理区间，既保证钻孔过程的导向稳定性，又减少刃带与孔壁的摩擦阻力。金色涂层的加长刃立铣刀针对深腔铣削场景设计，刀体长度预留了足够的加工进深，可避开夹具与工件的干涉边界，螺旋刃采用大螺旋角设计，

　　切削过程中刃口逐步切入工件，有效降低铣削振动，提升侧壁加工的表面质量，端部刃口做了端刃过中心处理，可直接进行轴向扎刀作业，无需预钻工艺孔。两款盘状错齿铣刀主要用于平面铣削与槽型开粗作业，刀体上的多组切削刃呈错位排布，可在高速旋转时实现连续切削，减少每齿切削负载，刀体中心的安装孔与键槽结构严格适配标准铣刀杆的安装尺寸，安装时可通过键槽传递扭矩，避免大切削量下刀体打滑，刀体上的减重孔设计既降低了刀具自身重量，减少主轴动平衡负载，又能在切削过程中容纳部分切屑，配合切削液冲刷可快速带走切削热。建模过程中对每款刀具的刃口细节、排屑槽曲面、安装配合面都做了精准还原，未做过度简化，可直接用于加工干涉检查、刀路轨迹模拟，也可作为机床教学、刀具选型展示的三维素材，不同刀具的外形尺寸均参考行业通用规格设定，安装边界与标准刀柄、刀夹的适配尺寸完全匹配，导入装配环境后可直接完成虚拟装配，无需额外调整配合尺寸。
