按压式弹簧柱塞定位锁紧结构

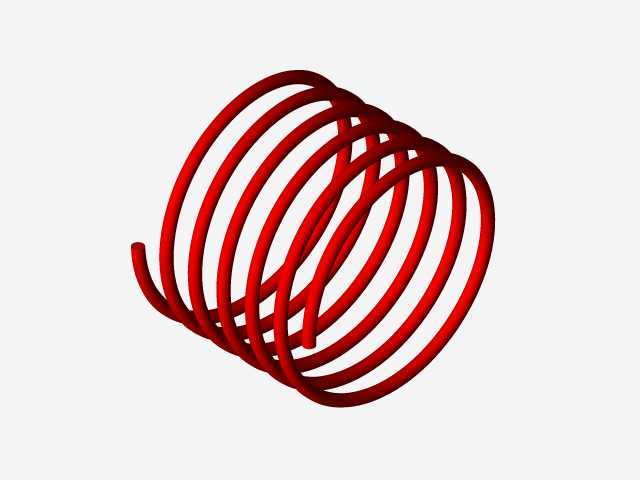

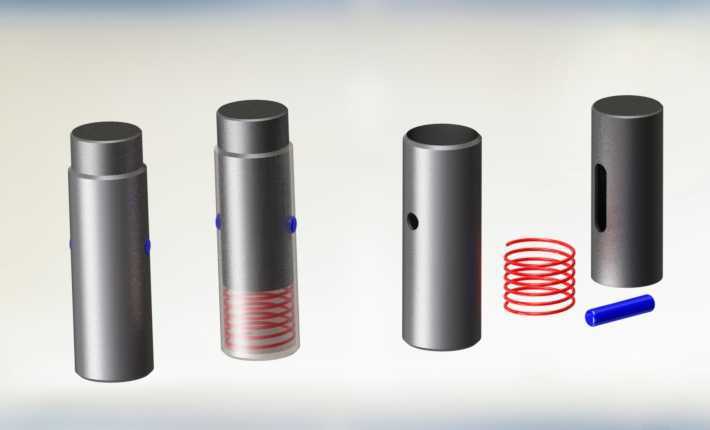

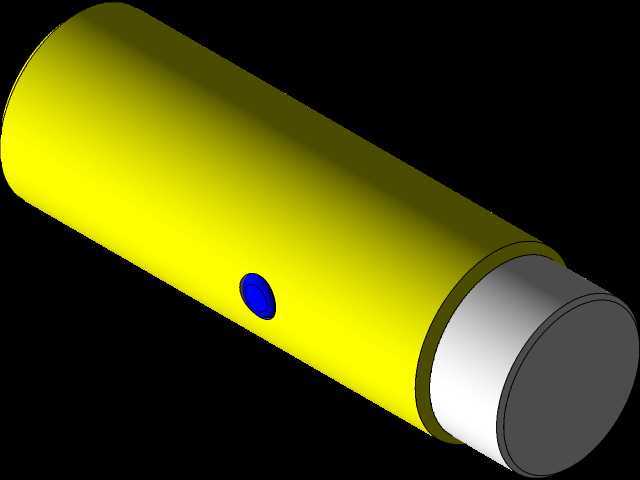

　　弹簧柱塞是机械结构中极为常用的弹性定位与锁紧元件，在工装夹具、自动化生产线定位工位、模具侧向抽芯限位、设备快换模组锁紧等场景中有着极高的出镜率，很多需要频繁插拔、往复定位的工位都会用到这类元件。从结构原理来看，这款柱塞依靠内置圆柱螺旋压缩弹簧提供预紧弹力，柱塞头部采用圆滑过渡的柱形端头，按压端头时弹簧压缩，柱塞回缩至套筒内部，撤去按压力后弹簧复位，柱塞端头弹出，可卡入对应定位孔或卡槽内，实现快速定位、临时锁紧或者行程限位的功能。设计这类柱塞结构时，首先要确认套筒的外径与安装孔的配合公差，通常采用H7/h6的间隙配合，保证套筒可以顺利压入安装基座的预留孔内，同时不会出现径向晃动；套筒的长度要匹配安装基座的厚度，尾部要设计限位台阶，

　　避免压装时套筒过度深入安装孔，同时台阶端面要和安装面完全贴合，保证柱塞安装后的轴向位置精度。柱塞端头的伸出量需要结合实际使用场景调整，常规定位场景下伸出量控制在3-5mm即可，若需要实现较大行程的锁紧，可适当加大伸出量，但要同步校核弹簧的压缩行程，避免弹簧被压并时出现塑性变形，影响使用寿命。弹簧的选型要匹配所需的顶出力，若用于轻载定位场景，可选用线径较细的弹簧，按压力控制在10-20N即可，方便人工按压操作；若用于重载锁紧或者存在振动的工况，需要选用线径更粗的弹簧，保证顶出力足够，避免柱塞受振动自行回缩导致定位失效。柱塞端头的表面要做硬化处理，硬度达到HRC45以上，减少频繁插拔、往复摩擦带来的磨损，延长元件的使用寿命；

　　套筒内壁要做光滑处理，降低柱塞往复运动的摩擦阻力，避免出现卡滞现象。实际安装时，要注意安装孔的轴线与定位面保持垂直，避免柱塞弹出时出现偏斜，导致端头无法顺利卡入定位槽；若用于需要频繁拆卸的工位，可在套筒外壁设计防滑滚花或者螺纹结构，方便后期更换维护，不需要破坏安装基座的结构。这类柱塞的优势在于结构紧凑，不需要额外的锁紧机构，仅靠按压即可实现解锁与定位，操作便捷，在小型设备的快换工装、电子产品组装夹具、物流分拣设备的挡停机构中都能适配，相比传统的螺栓锁紧、插销定位，操作效率能提升60%以上，同时不需要额外的工具辅助，单人即可完成定位与解锁操作。
