船舶动力系统分体式连杆端结构设计

　　该部件应用于船舶柴油机的曲柄连杆机构中，是连接连杆杆身与十字头销的核心铰接承载件，主要承担活塞往复运动传递来的爆发压力，同时将直线往复运动转化为曲轴的旋转运动输出，工作过程中需承受交变冲击载荷、摩擦磨损以及机舱内的盐雾腐蚀环境，对结构强度、配合精度有极高要求。

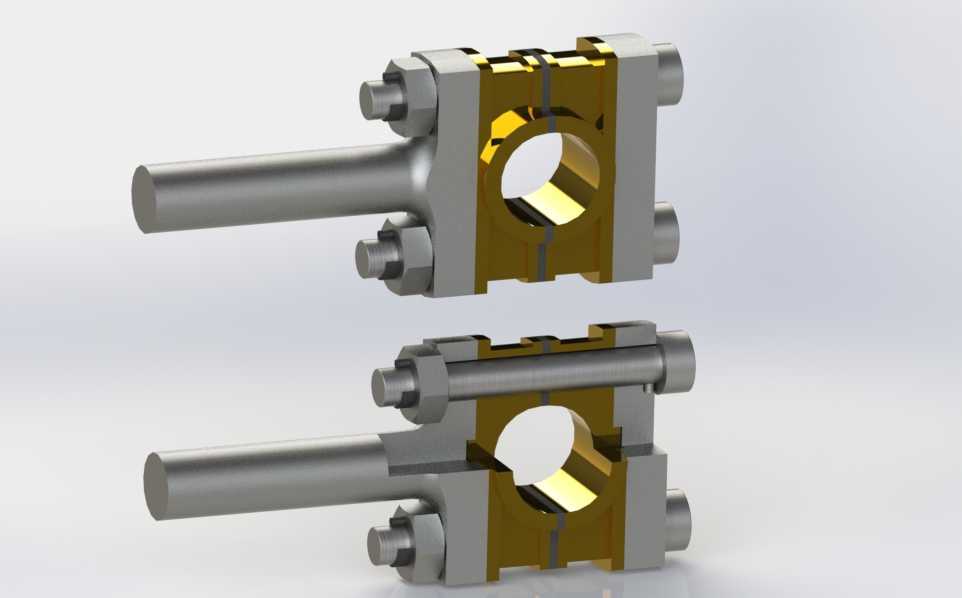

　　设计上采用剖分式分体结构，将轴瓦安装位拆分为上下两个半环座体，通过两侧对称布置的高强度螺栓组件实现锁紧固定，这种结构无需从轴端穿装即可完成与十字头销的装配，适配船舶机舱内狭小的检修空间，可在不拆解整条连杆的情况下完成轴瓦更换、间隙调整等维保操作。上下座体的结合面做了精磨定位处理，配合定位销实现装配时的精准对位，避免锁紧后出现错位导致的轴孔圆度超差，保证轴瓦与销的接触面积符合承压要求。

　　杆身与下半座体采用一体化锻造结构，从根源上避免了分体连接带来的应力集中问题，过渡位置做了大圆弧倒角处理，可有效分散交变载荷下的应力峰值，降低疲劳断裂风险。轴孔内侧预留了轴瓦安装位，可镶嵌铜基合金轴瓦，轴瓦表面开设的油槽与杆身内部的润滑油道连通，工作时压力润滑油可直接进入摩擦副表面形成油膜，降低铰接位置的磨损速率，延长部件使用寿命。两侧的螺栓安装位设计了沉台结构，螺栓锁紧后螺母完全嵌入沉台内，避免运转过程中与周边部件发生运动干涉，同时螺栓采用细牙螺纹设计，具备更好的自锁性能，可抵御柴油机运转时的持续振动，防止锁紧结构松脱。

　　安装边界上，轴孔直径需与配套十字头销的尺寸保持h6级间隙配合，两侧螺栓的锁紧扭矩需严格按照船级社规范要求执行，保证上下座体的结合面压紧力均匀，避免局部应力过大导致的座体变形。杆身尾部的连接端面设置有定位止口，与连杆杆身对接时可保证同轴度误差控制在0.02mm以内，避免传动过程中出现附加弯矩。整个部件的外部轮廓做了倒钝处理，无尖锐棱角，既避免装配过程中划伤操作人员，也减少了应力集中点的存在。
