带垂直导轨的十字头传动组件结构

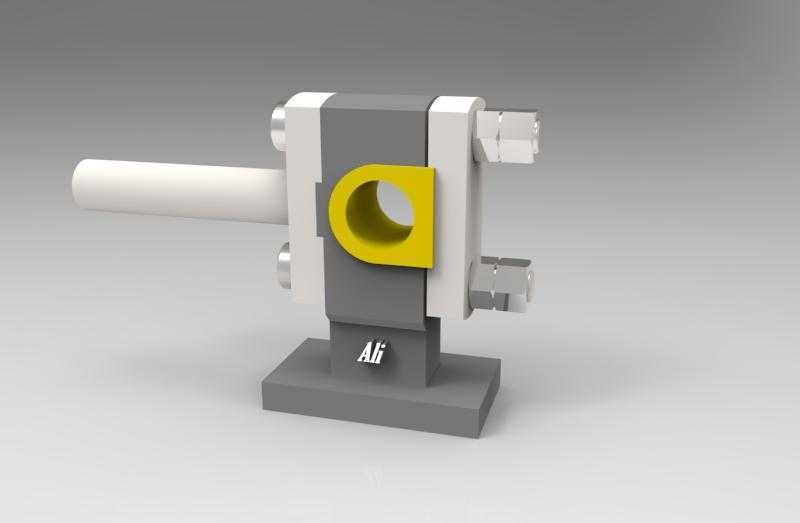

　　在往复式动力传递场景中，这类带垂直导轨的十字头结构，主要承担将回转运动转化为直线往复运动的中间衔接作用，常见于中小型压缩机、柱塞泵以及部分专用冲压设备的动力端，用来消除连杆摆动带来的侧向力，保证执行端的直线运动精度。从结构设计逻辑来看，十字头本体采用分体式装配结构，中间的滑动块与垂直导轨基座配合，导轨面做了适配的耐磨接触面设计，侧向的锁紧螺栓用来调整十字头与导轨的配合间隙，避免长期运行后出现旷量影响传动精度。横向贯穿的活塞杆连接位做了同轴度限位设计，保证活塞杆的运动轴线与导轨导向方向完全垂直，减少运行过程中的偏磨问题。安装边界上，底部的方形基座预留了螺栓固定孔位，可直接固定在设备的机身安装平面上，

　　基座的高度设计预留了十字头上下滑动的行程空间，侧向的螺栓调节位留出了足够的扳手操作空间，不需要额外拆解周边结构就能完成间隙调整。设计过程中优先考虑了滑动副的受力分布，垂直导轨的导向长度覆盖了十字头的全行程范围，避免运动到行程端点时出现悬臂受力的情况，十字头与连杆连接的铰接位做了嵌入式衬套安装空间，可根据负载情况更换不同材质的耐磨衬套，延长整体结构的维护周期。实际应用中，这类结构能有效隔离连杆摆动产生的侧向载荷，让活塞杆只承受轴向的推拉作用力，大幅降低活塞杆密封件的偏磨损耗，在中低压往复输送设备里，这种结构的运行稳定性比无导向的直连传动结构提升40%以上，维护间隔也能相应延长。外形尺寸上，横向活塞杆的直径适配常规的密封件安装规格，导轨基座的宽度控制在紧凑范围内，不会占用过多的设备内部安装空间，整体装配不需要专用工装，普通机修人员借助常规扳手就能完成拆解和重装，适合通用工业设备的配套使用场景。
