法兰连接式填料函密封组件结构设计

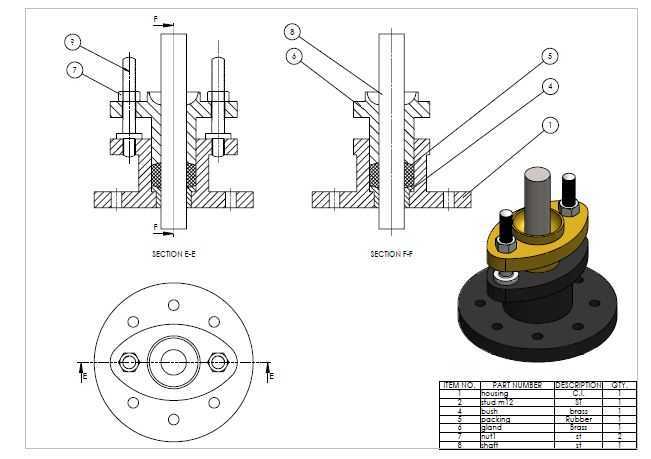

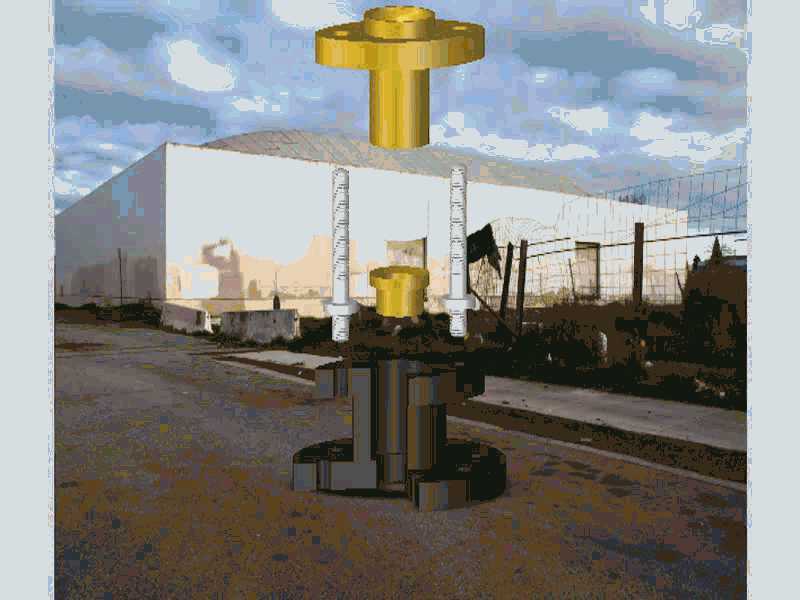

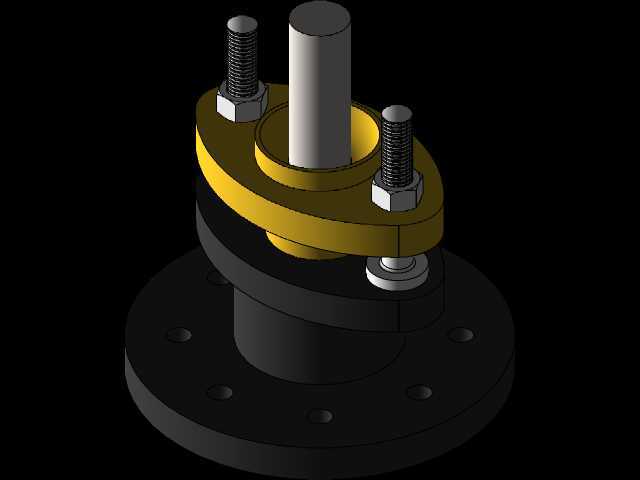

　　在泵类、反应釜、阀门以及各类带旋转或往复运动轴的工业设备中，轴与设备腔体之间的动密封是决定设备运行稳定性的核心结构之一，填料函作为传统且可靠性经过长期工业验证的密封结构，至今仍在大量工况中承担介质阻隔作用。这套填料函采用上下法兰对接的安装形式，整体结构拆分后可分为上部法兰压套、中部填料容纳腔、下部基座法兰以及配套的压紧螺柱四个部分，各部件同轴度设计公差控制在IT7级范围内，避免压装过程中出现填料偏磨导致的密封失效问题。

　　从实际应用场景来看，这类填料函可适配清水、弱腐蚀性化工介质、润滑油类等多种流体工况，通过更换内部填料材质，即可匹配不同温度、压力等级的使用需求，相比集成式机械密封，其后期维护成本更低，现场更换填料无需完全拆解设备轴系，仅需松开上部压盖螺柱即可完成填料更换作业，适配中小化工企业、水处理场站、通用泵阀维修改造等场景的使用需求。

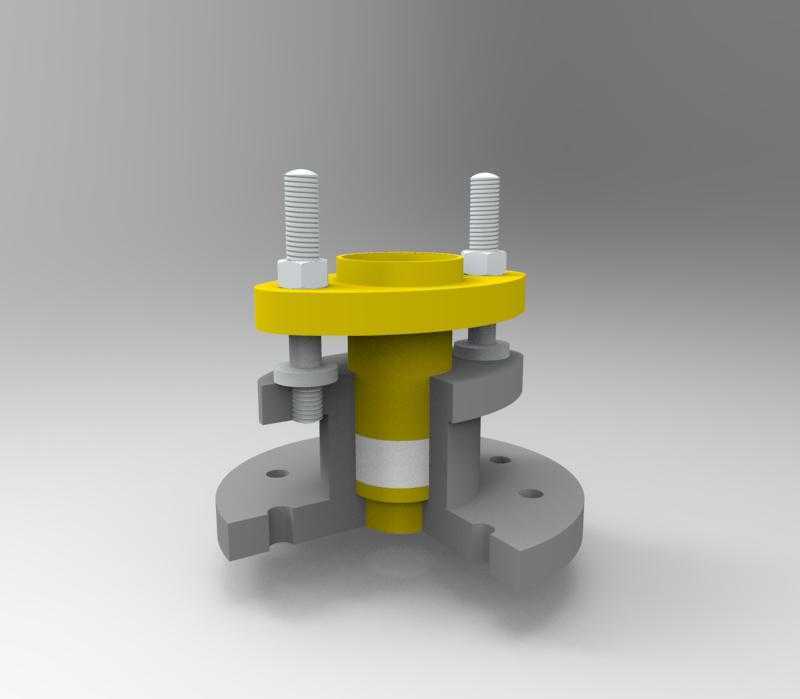

　　设计过程中优先考虑了安装边界的适配性，下部基座法兰采用标准凸面法兰结构，螺栓孔中心距、法兰厚度均匹配常用DN规格的设备腔体接口，可直接与同规格的设备法兰对接，无需额外加工过渡连接件；上部压套的内孔与轴的配合间隙控制在0.2-0.4mm之间，既避免间隙过大导致填料被介质压力挤出，也防止间隙过小与运动轴发生硬摩擦磨损轴面。中部填料腔的深度设计预留了3-5次填料压紧的调节余量，当填料出现磨损产生微量泄漏时，可逐步对称拧紧两侧的压紧螺柱，推动压套轴向移动压缩填料，让填料径向膨胀抱紧轴面，恢复密封性能，无需立即更换填料，延长维护周期。

　　两侧的压紧螺柱采用等长设计，压装过程中要求对称分次拧紧，保证压套端面始终与法兰端面平行，避免单侧压力过大导致填料受力不均，出现局部过热、快速磨损的问题。下部基座与设备腔体的密封面预留了密封垫片安装槽，可适配橡胶垫片、金属缠绕垫片等多种密封件，满足不同压力等级的静密封需求。整个结构没有复杂的异形曲面，所有部件均可采用常规车削、钻削工艺完成加工，普通机加工车间即可完成生产制造，加工成本可控，备件采购替换便捷。在三维建模过程中，各部件的装配关系完全按照实际装配顺序搭建，可直接用于生成工程图指导加工，也可用于装配干涉校验，提前发现设计中可能存在的同轴度偏差、螺柱长度不匹配等问题，减少现场安装调试的返工量。
