水泥生产线袋装物料分流输送设备结构

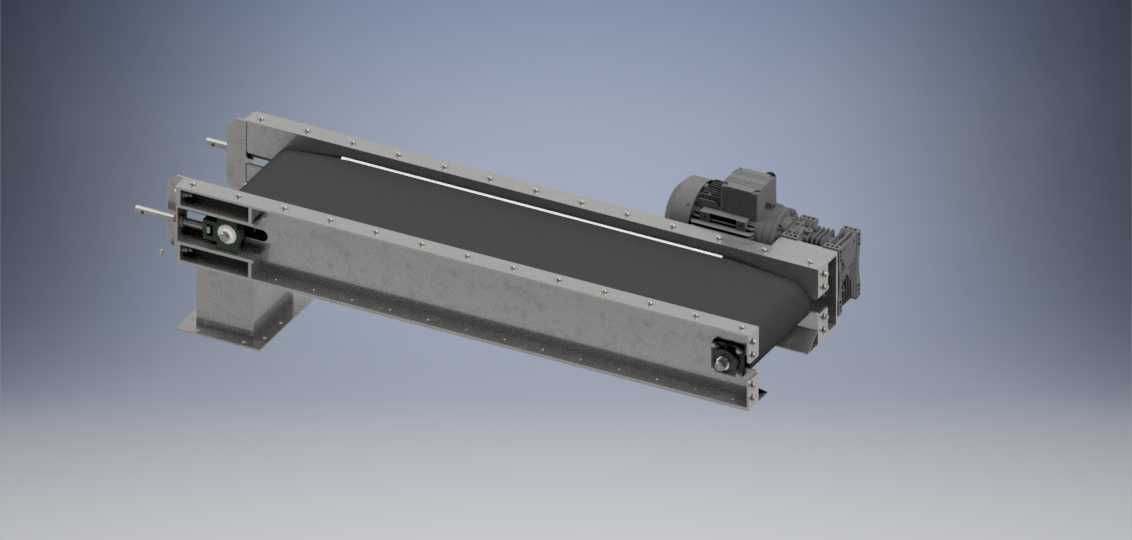

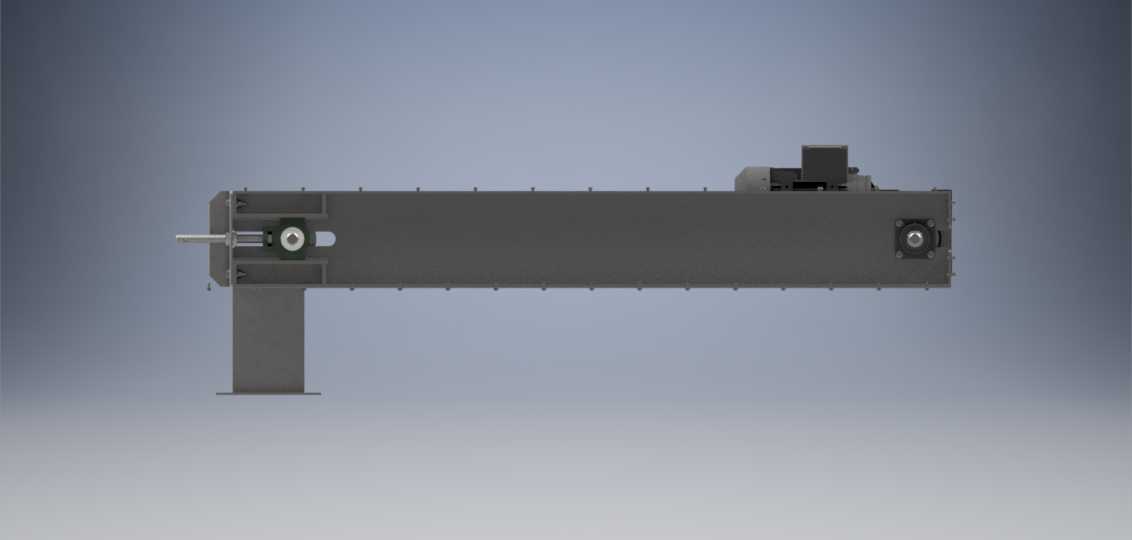

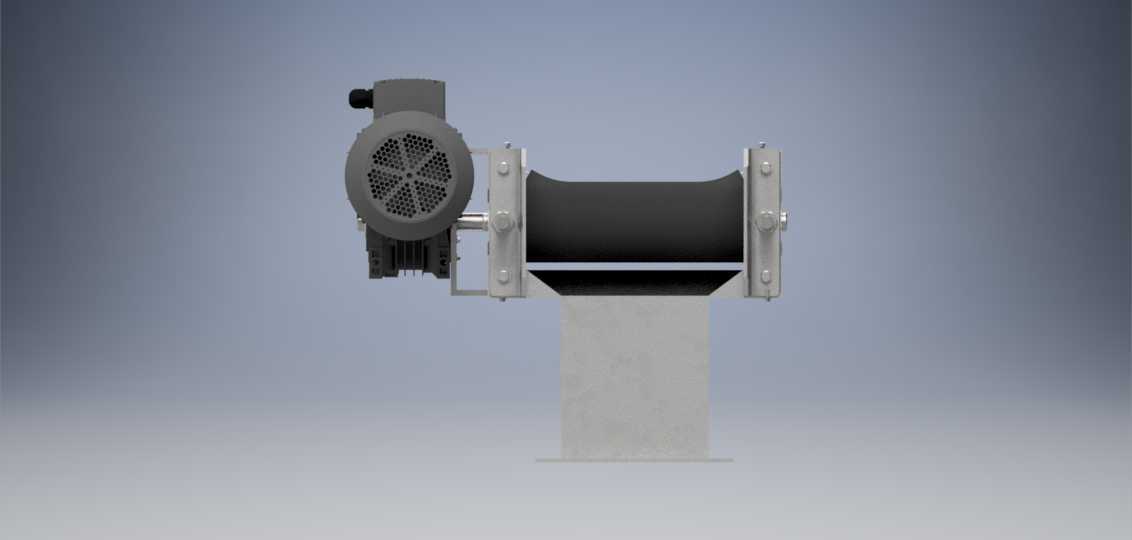

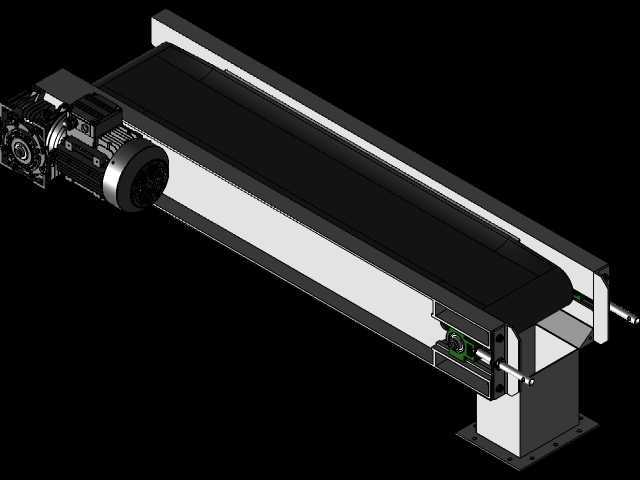

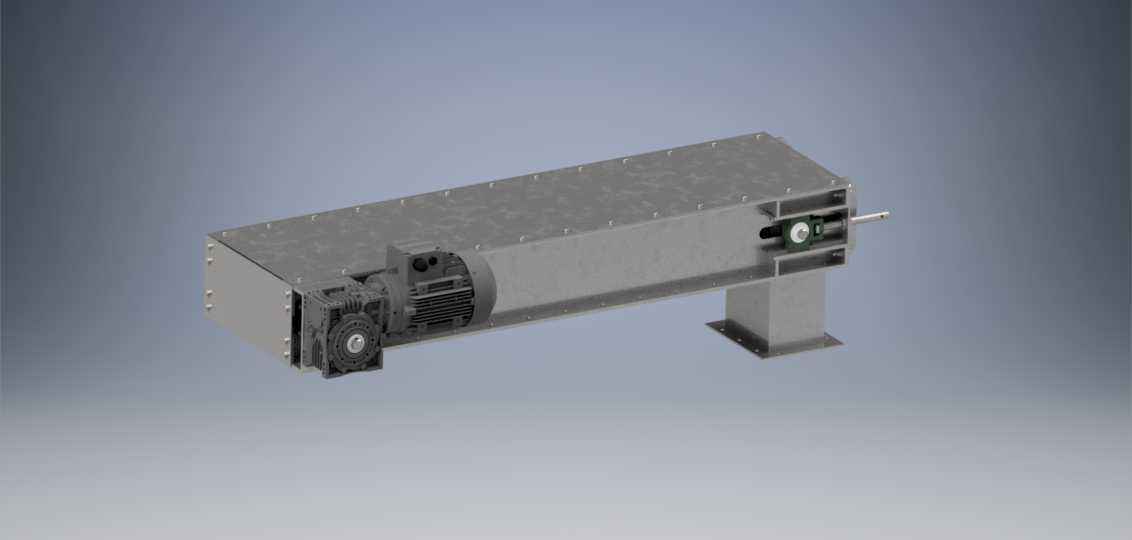

　　在水泥、耐火材料生产的袋装成品转运工段，这类分流输送设备常布置在包装机出料端与成品堆垛工位的衔接节点，用来承接连续输出的袋装物料，根据下游堆垛、转运的工位负载情况，将料流分配至不同的输送支线，避免单条输送线拥堵导致的包装工位停机待料。设备主体采用槽型皮带承载结构，两侧机架由折弯钢板拼焊成型，机架内侧预留皮带防跑偏挡边安装位，可根据袋装物料的单包重量调整托辊组的排布密度，常规50kg标准袋装水泥工况下，托辊间距控制在300mm即可避免皮带中部下挠导致的料包偏移。驱动端采用侧装式减速电机直连驱动辊的布局，相比传统链传动结构，能减少传动环节的粉尘卡滞风险，适配水泥车间多粉尘的作业环境，驱动辊表面包胶处理，可增大与皮带接触面的摩擦力，

　　避免重载启动时出现皮带打滑问题。设备的分流执行结构集成在皮带面上方，采用可摆动的导向挡板结构，挡板转轴处配置带座轴承，摆动动作由气缸驱动，可根据上游来料信号快速切换导向位置，将料包导入对应支线，挡板表面粘贴高分子耐磨板，减少长期与料包摩擦产生的磨损，降低日常维护的备件更换频率。从安装边界来看，设备整体采用支腿落地安装方式，支腿底部预留地脚螺栓安装孔，可适配不同高度的现场安装基面，设备进料端高度可根据上游包装机出料口高度做±50mm的调节，出料端可对接不同角度的爬坡输送线或平置输送支线，机架两侧预留安全防护网安装孔，可根据车间安全规范加装防护结构，避免作业人员衣物卷入转动部件。设计过程中优先考虑了粉尘环境下的设备可靠性，

　　所有转动轴承均采用带密封结构的外球面轴承，可阻挡水泥粉尘进入轴承滚道，延长轴承使用寿命，皮带张紧结构采用尾部螺旋张紧形式，张紧行程预留150mm，可补偿皮带长期运行产生的塑性伸长，无需频繁裁剪皮带。设备的槽型托辊组采用标准化快装结构，托辊轴端采用卡槽式固定，更换单个托辊时无需拆解机架结构，可在设备不停机的状态下完成故障托辊的更换，减少生产线停机维护时间。针对袋装物料可能出现的漏料问题，设备下皮带面下方设置接料托盘，可承接袋体破损漏出的粉料，避免粉料散落至车间地面，托盘采用抽拉式结构，清理积料时可直接抽出托盘完成清扫，无需钻入设备下方作业。
