工业浇注料生产线成套设备结构设计

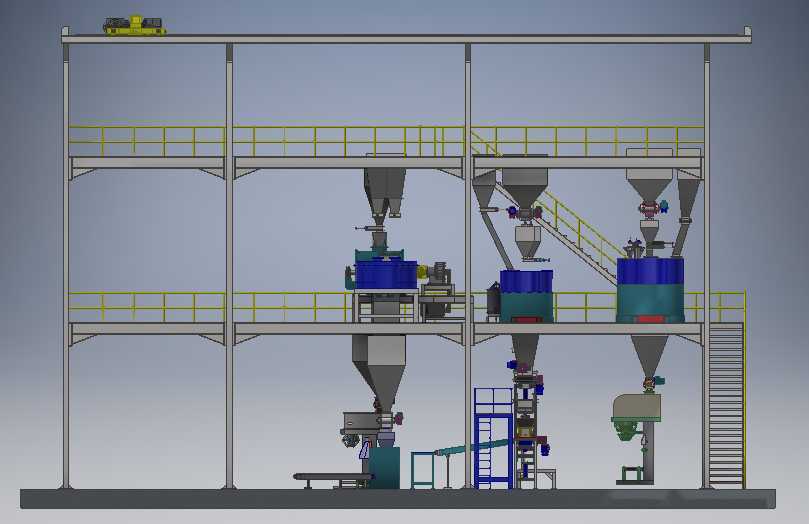

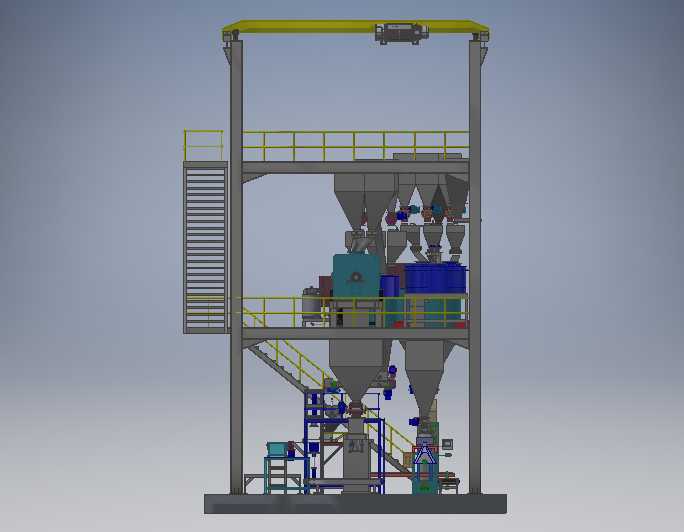

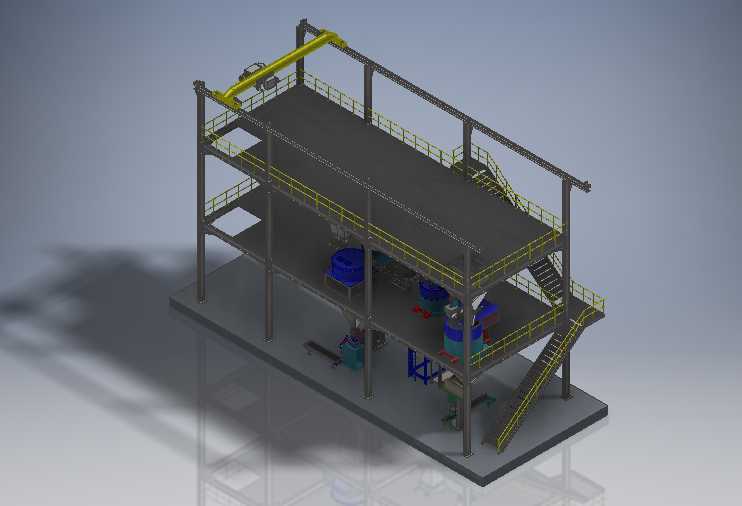

　　这套浇注料生产线的三维结构设计，核心围绕耐火材料、建材类散料的连续化生产作业需求搭建，整体布局充分考虑了车间内的物料流向与操作检修空间，从原料投料端到成品出料端的各工位衔接，都按照实际生产的节拍做了空间预留。在功能模块的排布上，首先针对不同属性的原料，比如水泥、耐火骨料、塑料添加剂这类物性差异较大的物料，分别设置了独立的缓存料仓与计量单元，避免不同物料在输送过程中出现混料、架桥堵料的问题，料仓的锥角设计参考了散料安息角参数，保证物料能够依靠自重顺畅落至下方的输送机构。生产线的核心输送段采用了封闭结构设计，既可以减少粉料输送过程中的扬尘外溢，改善车间作业环境，也能避免外界杂物混入物料影响浇注料成品的配比精度，

　　输送段的机架采用型材拼接结构，各段之间通过法兰连接，方便运输进场后的分段组装，也便于后期针对磨损部位做局部更换维护。连铸成型工位的结构设计，重点匹配了浇注料的固化成型节奏，模具的运行速度与前端配料、搅拌工位的出料速度做了联动匹配，避免出现物料堆积或者工位空等的情况，模具的定位结构采用了快拆式设计，能够根据不同规格的浇注料成品快速更换对应模具，提升生产线的产品适配范围。在安装边界的考量上，整套设备的主体高度控制在常规工业厂房的净高要求范围内，设备两侧预留了不小于一米的检修通道，所有需要定期维护的部件，比如传动辊、计量传感器、搅拌桨叶的位置，都预留了足够的操作空间，不需要额外拆解周边结构就能完成检修作业。

　　生产线的电控线路走线全部采用机架内置的线槽布置，既避免了线路外露被物料剐蹭损坏，也让整体设备外观更加规整，现场布线时只需要将主电源线接至总控柜即可完成线路对接，减少现场安装的布线工作量。针对浇注料生产过程中物料存在一定磨琢性的特点，所有与物料直接接触的内壁面都做了耐磨衬板的结构预留，建模时衬板采用了可替换的独立零件设计，后期磨损后只需要更换衬板，不需要更换整体料仓或者输送槽体，能够有效降低设备的长期使用成本。各工位之间的衔接溜槽角度，都按照不同物料的流动特性做了差异化设计，对于流动性较差的耐火砖原料，溜槽角度设置得更大，同时预留了振动器的安装位置，避免物料在溜槽内堆积堵料；对于流动性较好的水泥类原料，溜槽角度适当减小，控制物料的下落速度，减少下料过程中的粉尘产生。
