隧道窑空气气体控制用伺服电机结构

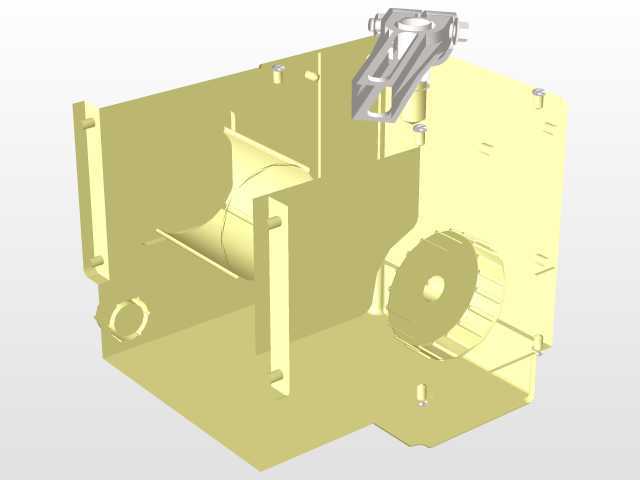

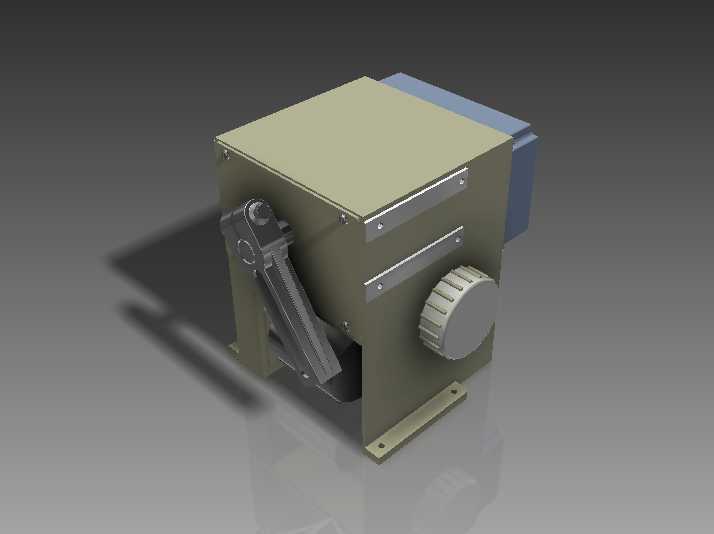

　　这款伺服执行机构主要适配隧道窑的空气与气体控制回路，在窑炉烧成段的气氛调节环节承担核心执行功能，日常运行中需要根据窑内各测温点、气氛检测点的反馈信号，精准驱动风门阀板调整开度，直接影响窑内烧成温度曲线的稳定性、各段气氛浓度的均匀性，是保障窑内制品烧成一致性的关键执行部件。从结构设计来看，整体采用箱式封闭壳体，壳体外侧预留了多组安装固定耳座，耳座上开设的长圆孔可适配现场安装支架的位置偏差，降低现场安装的对位难度，壳体侧面的调节旋钮用于手动调试阶段的开度微调，在断电或者控制系统脱机的检修场景下，可直接通过旋钮手动调整阀位，无需额外拆卸传动连杆。输出端采用摆臂式传动结构，摆臂与阀杆的连接位预留了不同孔径的安装点位，

　　可适配不同通径的风门阀板连接需求，传动连杆的铰接位置做了耐磨衬套镶嵌设计，长期往复摆动过程中可减少铰接位的磨损量，避免长期运行出现传动间隙导致的阀位控制偏差。设计阶段充分考虑了窑炉周边的高温、多粉尘工况，壳体接缝处均做了密封止口设计，可阻挡窑边散落的粉尘进入壳体内部侵蚀传动齿轮与控制电路板，壳体外部的散热筋结构可将内部功率器件产生的热量快速导出，即使在窑边环境温度长期偏高的场景下，也能保证内部器件工作在允许的温度区间内。安装边界方面，整体结构的重心落在安装耳座的支撑范围内，卧式安装时无需额外增加配重支撑，输出摆臂的运动行程覆盖0到90度的阀板全开全关范围，安装时需要预留摆臂摆动的侧向空间，避免周边管线、支架阻碍摆臂的正常动作，接线端设置在壳体远离窑体的一侧，可减少窑体热辐射对接线端子的老化影响，接线端子采用快插式结构，现场更换维护时无需逐一接线，可大幅缩短停机维护的时间。
