PDIhv2060大扭矩舵机结构设计

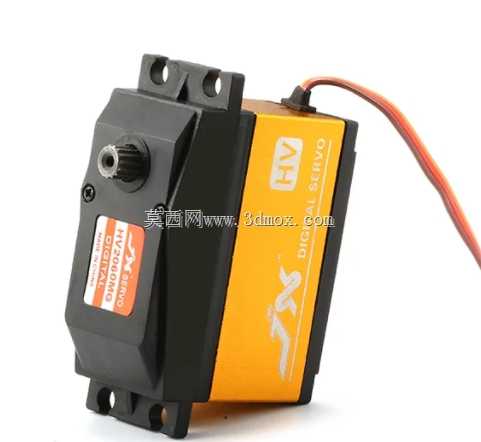

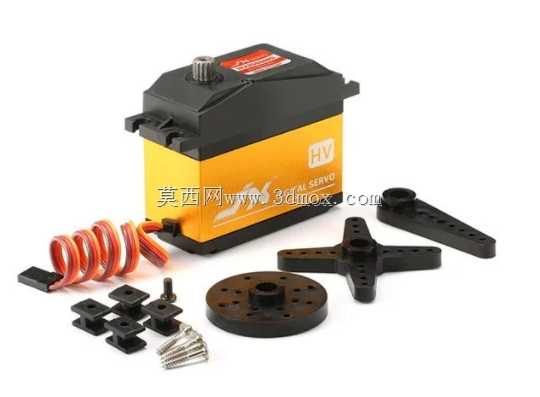

　　这款大规格舵机的三维结构，在做航模重载舵面、工业小型执行机构选型时经常会碰到，建模时首先要卡准的就是安装边界——两侧带安装孔的凸耳是核心定位基准，孔位间距、凸耳厚度都要和常用的金属舵机安装支架匹配，避免后期装配时出现干涉。顶部的输出轴采用标准齿形设计，和常规舵机摇臂的配合公差要控制在合理范围，既不能过松导致回差过大，也不能过紧造成装配困难，轴伸长度刚好覆盖摇臂安装后的锁紧空间，不会出现顶死或者锁不紧的情况。

　　从结构布局来看，外壳采用上下扣合的分体式设计，侧面的斜向筋条不是装饰结构，是为了提升壳体在大扭矩输出时的抗形变能力，毕竟这类大扭矩舵机堵转扭矩能到二十公斤以上，外壳如果刚性不足，很容易在频繁正反转时出现壳体开裂、内部齿轮错位的问题。内部的腔体预留了减速齿轮组、驱动电路板、电位器的安装空间，走线槽的位置刚好避开齿轮啮合区域，防止导线被运动部件剐蹭破损。

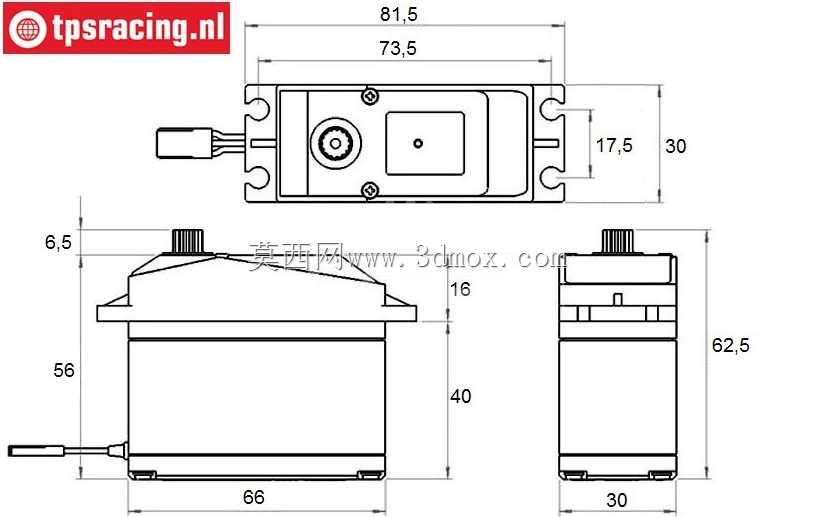

　　实际应用场景里，这类舵机除了航模的大型固定翼舵面、遥控车转向结构，还能用到小型自动化设备的工位切换、物料挡停机构上，选型时除了关注输出扭矩，还要注意整体的外形尺寸——这款舵机的主体是方正的盒状结构，长宽高比例适配多数紧凑安装空间，底部没有突出的结构，可以直接贴装在安装基板上，不需要额外做避让槽。

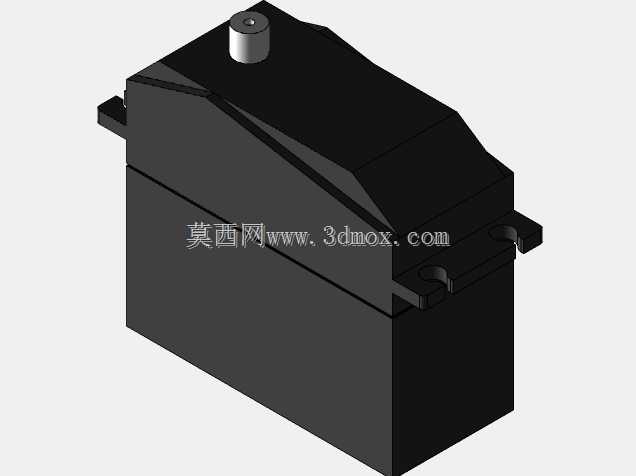

　　建模过程中，对安装孔的倒角、输出轴的退刀槽、壳体合模线的位置都做了还原，这些细节在做装配仿真时很关键，比如安装孔如果没做倒角，螺丝拧入时容易刮掉安装面的涂层，退刀槽尺寸不对会导致摇臂无法完全贴合轴肩。另外壳体两侧的定位凸台，是和内部减速箱的定位槽对应的，装配时能保证齿轮组的同轴度，减少传动过程中的噪音和磨损。

　　做结构验证的时候，要重点检查输出轴的转动范围和壳体的干涉情况，这类舵机通常是180度转动行程，摇臂在两个极限位置不能碰到壳体边缘，建模时已经预留了足够的摆动间隙，同时电位器的安装位置和输出轴的同轴度也做了对应，保证角度反馈的精度不会因为装配偏差打折扣。外壳的材质通常选用增强尼龙，兼顾韧性和刚性，表面的哑光纹理也在模型里做了体现，和实际量产件的外观保持一致，方便做整机的效果渲染时更贴近真实状态。
