立式起重吊装作业专用列起重设备

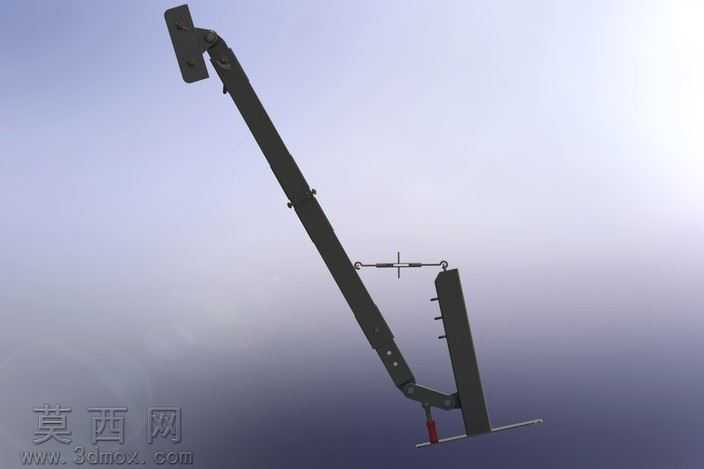

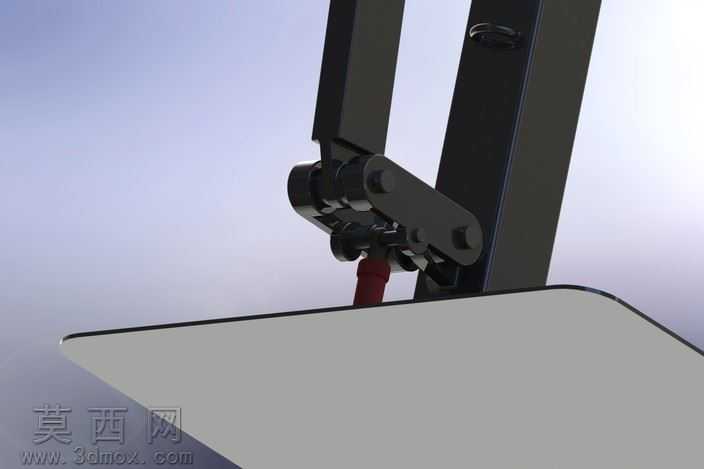

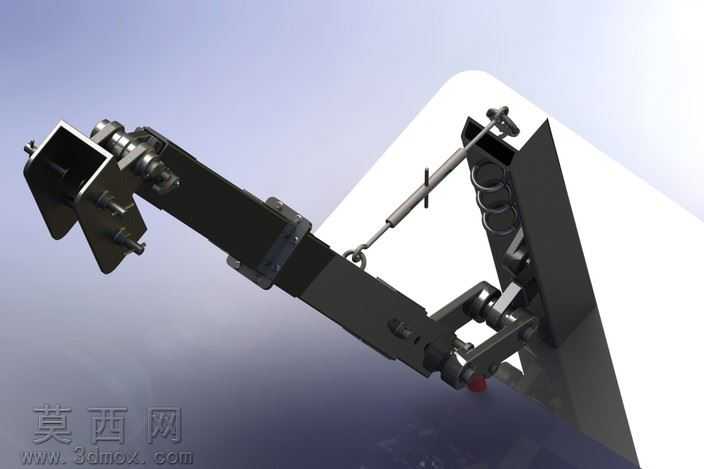

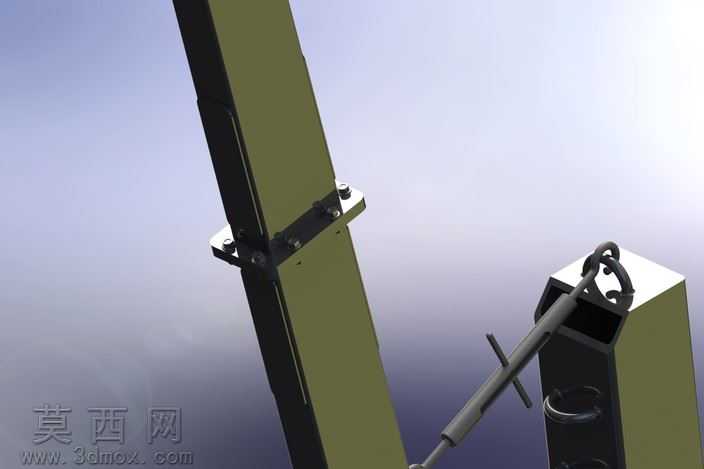

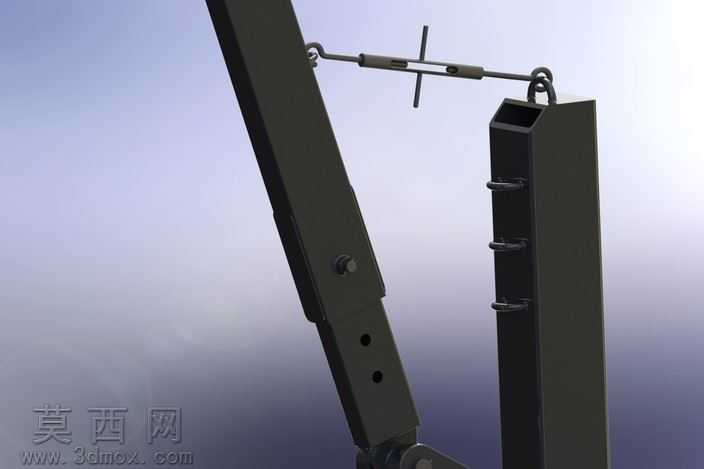

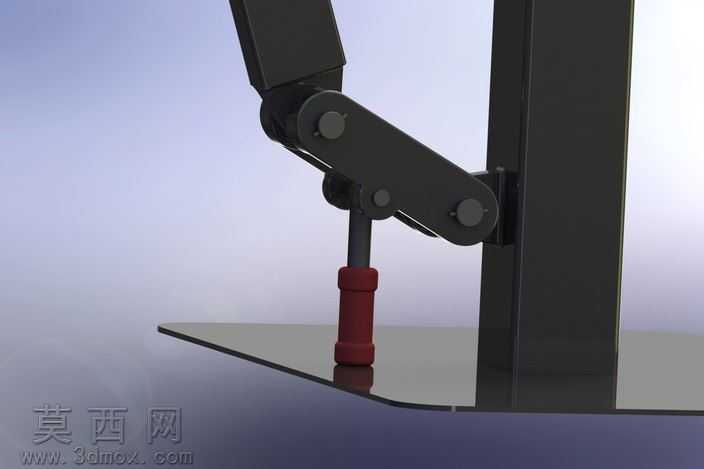

本款列起重设备三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循起重机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现立式列起重设备的整体构造与细节特征。模型构建阶段先完成主体承载立柱的草图绘制，通过拉伸、凸台切除等特征生成立柱的变截面型材结构，对立柱表面的安装孔位、连接法兰、抱箍固定结构进行精准建模，还原立柱分段拼接的连接逻辑，确保各段立柱的装配公差符合实际生产装配要求。针对起重端的吊具结构，建模时还原了吊环、吊钩连接座、手动操作杆的细节形态，对吊环的环形曲面、操作杆的握持防滑结构、锁止卡扣的活动结构都做了特征还原，可直观展示吊具与立柱端部的装配关系。材质渲染阶段，主体承载立柱采用军绿色哑光金属漆材质，模拟工业起重设备常用的防护涂层质感，金属连接件采用发黑处理的碳钢材质表现，还原紧固件的金属哑光质感，吊具操作杆部分做了防滑纹理的材质贴图处理，增强模型的真实感。结构设计上，该设备采用立式单立柱承载形式，通过分段式抱箍结构实现立柱长度的灵活调整，端部集成的吊具具备锁止功能，可适配小吨位定点吊装作业场景，设计过程中充分考虑了设备的拆装便捷性，各连接部件均采用标准紧固件连接，便于现场组装与高度调节。模型同时提供STEP通用格式文件，可适配多款主流三维工程软件打开编辑，能够用于起重设备的结构演示、作业场景模拟、非标起重设备改造参考等用途，建模过程中对设备的壁厚、连接位强度做了初步的结构校验，确保模型结构符合起重设备的力学承载逻辑，无结构干涉问题，各活动部件的运动行程符合实际操作逻辑。
