电动卷扬绞车成套设备三维结构设计

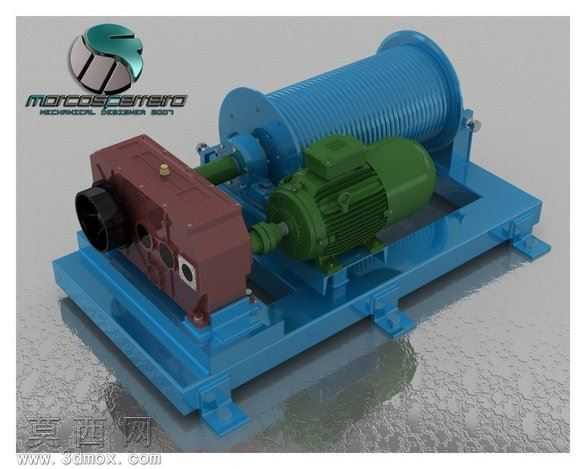

本套绞车三维模型采用主流三维机械设计软件完成全参数化建模，整体结构遵循起重绞车的工程设计规范，完整还原了电动绞车的整机布局与各部件装配关系。建模过程中首先搭建整机基准骨架，确定底座、卷筒、减速箱、驱动电机的核心安装定位基准，确保各部件同轴度、安装间隙符合实际工程装配要求，所有零件均采用实体建模方式构建，对关键传动部件的配合面、安装孔位、定位止口都做了精准的几何特征还原，未做过度简化处理，可直接用于装配干涉检查、结构原理演示场景。模型渲染阶段针对不同部件赋予了贴合工业实物的材质属性：底座与卷筒采用铸铁喷蓝漆的金属材质，还原了漆面的细微颗粒质感与金属反光特性；减速箱箱体做了铸铁红漆的材质处理，表现出铸造箱体的厚重质感；驱动电机采用工业电机常见的深绿漆材质，还原了电机散热筋的细节纹理与接线盒的结构特征；金属传动轴部分做了调质钢的金属质感处理，区分出加工面与非加工面的质感差异，整体渲染效果贴近工业实物的视觉表现。结构设计上，模型完整呈现了绞车的动力传递路径：驱动电机通过联轴器与减速箱输入轴连接，经减速箱内部齿轮组减速增扭后，输出轴带动卷筒转动实现钢丝绳的收放动作，卷筒两端设置有挡绳板结构，防止钢丝绳脱出卷筒，底座采用焊接式机架结构，预留有地脚安装孔位，各部件之间的连接螺栓、轴承座、密封端盖等细节均做了建模还原，清晰展示了绞车的装配逻辑。设计过程中充分考虑了绞车的实际工况需求，卷筒的绳槽尺寸、减速箱的传动比匹配、电机的安装定位都参考了同类型起重绞车的设计参数，整体结构布局紧凑合理，传动路径清晰，各部件的支撑结构强度符合起重设备的设计逻辑，既可以作为机械设计教学中起重设备结构讲解的演示模型，也可以作为同类产品设计改型的参考基础模型，帮助设计人员快速理解电动绞车的结构组成与传动原理。
