西门子S7-6ES7系列530毫米安装导轨

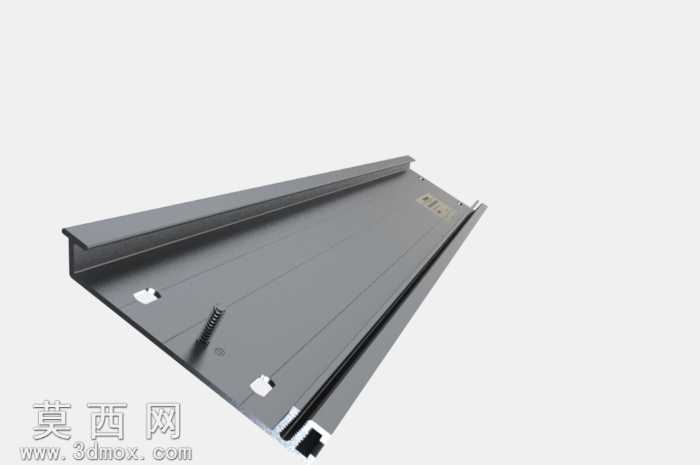

本模型为西门子S7-6ES7系列配套的530毫米规格安装导轨，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循工业电气安装件的实际尺寸公差标准，对导轨的弯折型材结构、定位卡扣槽位、接地弹片安装位、端部固定孔位都做了1:1的特征复刻。建模初始阶段先绘制导轨的截面轮廓草图，精准还原冷轧钢板弯折后的C型截面形态，标注清楚各弯折边的圆角、壁厚参数，再通过拉伸命令生成530毫米长度的基础型材主体，随后对型材表面的定位凹点、卡扣卡槽做切除特征处理，保证每个安装卡位的间距、深度都和实物一致。材质渲染阶段采用哑光冷轧钢的金属材质，调整材质的粗糙度、金属度参数还原工业镀锌钢板的哑光银灰质感，对表面的细微拉丝纹理做了贴图处理，端部的黑色塑料卡扣件单独赋予硬质哑光塑料材质，接地弹片部分采用带轻微反光的弹簧钢材质，区分不同部件的材质差异。结构设计上还原了导轨的标准安装逻辑，背部的平整安装面可贴合机柜内壁，正面的卡槽可直接卡接西门子S7系列PLC模块，预留的固定孔位可配合螺丝完成导轨在电控柜内的固定，侧边的弹片结构可实现模块安装后的接地导通，整体结构无冗余特征，所有可活动的卡扣部件都保留了装配间隙，可直接用于虚拟装配演示、电控柜布局仿真使用。建模过程中对容易被忽略的细节做了补充，比如导轨表面的模压标识位、卡扣的弹性让位槽、端部的毛刺处理倒角，让模型的还原度达到工业应用级别，既可以用于电气设计方案的可视化展示，也可作为教学案例讲解工业导轨的结构设计逻辑。
