螺旋曲面结构叶轮三维设计作品

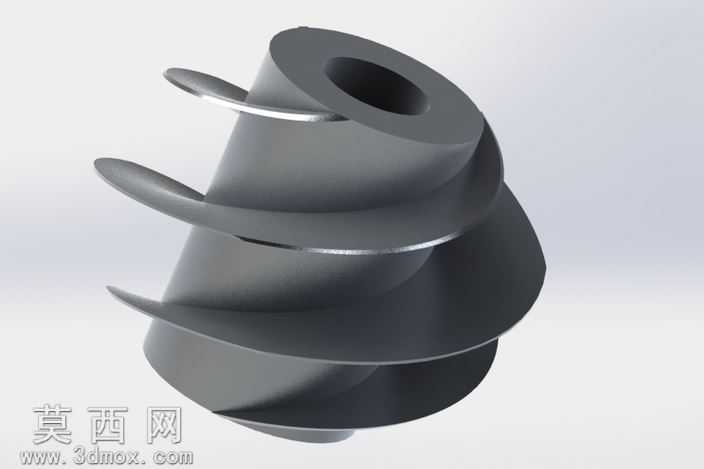

本作品为螺旋曲面结构叶轮，建模阶段采用SolidWorks软件完成全参数化设计，首先以中心轮毂为基准特征，绘制中心通孔的回转截面，通过旋转凸台命令生成带中心安装孔的轮毂基体，精准控制轮毂的内外径尺寸与轴向长度，保证后续叶片安装的定位基准精度。叶片部分采用螺旋线作为引导路径，先根据叶轮的工作导程要求生成对应螺距的空间螺旋线，再绘制符合流体力学特性的翼型叶片截面轮廓，通过扫描凸台命令生成单片螺旋叶片，之后通过圆周阵列命令，按照均匀分布的角度参数完成所有叶片的阵列排布，确保每片叶片的安装角度、延伸长度完全一致，避免出现动平衡偏差。建模过程中对叶片与轮毂的衔接位置做了圆角过渡处理，消除尖锐棱角，既优化了流体通过时的流道平顺性，也减少了实际加工时的应力集中风险。材质渲染阶段选用哑光金属质感的工程材质，模拟铸钢或铝合金叶轮的真实表面效果，调整环境光与反射参数，清晰呈现叶片曲面的流畅弧度与螺旋升角特征，直观展示叶轮的整体结构形态。结构设计上，中心通孔用于与传动轴配合安装，螺旋式叶片沿轮毂轴向呈连续螺旋排布，相比传统径向直叶片，该结构能够在流体输送过程中实现更平缓的介质导向，降低流体冲击与紊流损耗，可适配离心泵、螺旋输送设备等多种工况的使用需求。设计过程中反复调整螺旋线的导程参数与叶片截面的厚度分布，在保证叶片结构强度的前提下尽可能优化曲面曲率，让叶片在旋转过程中能够更高效地完成能量传递，整体模型特征树逻辑清晰，参数可编辑性强，可根据实际使用场景调整尺寸参数适配不同的安装与性能要求。
