实验室小型试管切割工装结构设计

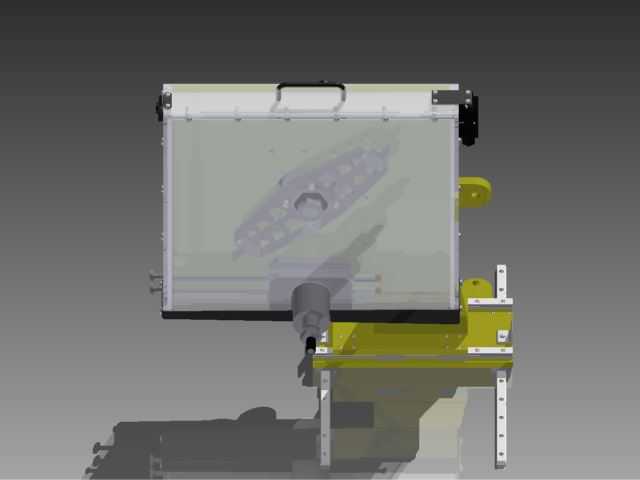

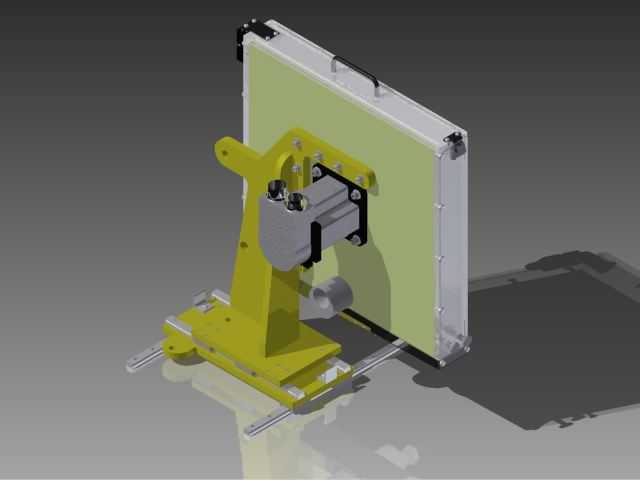

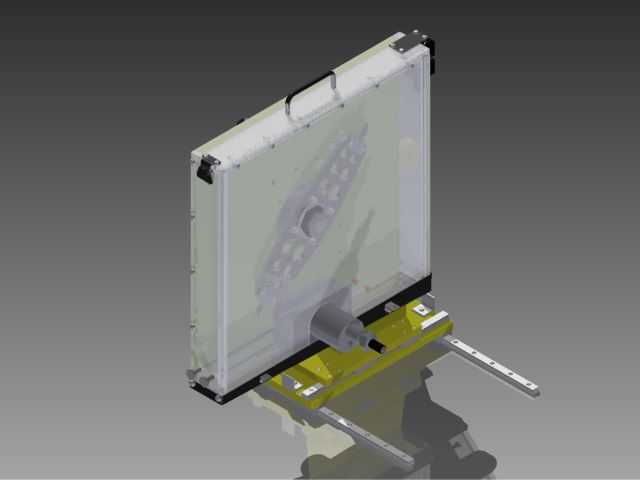

　　这款试管切割装置主要面向实验室小口径玻璃、硬质塑料试管的定长裁切需求，适配生化检测、样品前处理等场景下的非标试管改制作业，区别于工业大管径切管设备，其结构紧凑性优先，可直接放置在标准实验台面上操作，无需额外固定地基。从结构布局来看，装置采用立式支撑座搭配滑动进给模组的设计，黄色喷涂的铸铝支撑座作为核心承载件，底部设置两条平行线性导轨，切割执行组件可沿导轨方向做水平进给，进给行程覆盖常规10-50ml试管的裁切位置调节需求，支撑座后侧集成的便携箱式防护背板，一方面可阻挡切割过程中产生的碎屑飞溅，另一方面内置的收纳空间可放置备用切割刀片、定位靠块等配件，背板顶部加装的提手结构，方便整套装置在不同实验区间转移。切割执行端采用旋转进刀结构，

　　夹持工位适配直径10-30mm的圆管类工件，夹持块内嵌软质防滑垫层，避免玻璃试管装夹过程中出现压裂破损，进刀手轮的阻尼经过调校，单手握持即可完成匀速进刀，切口平整无崩边，无需后续二次打磨处理。设计过程中重点考量了操作安全性，切割工位与操作人员手部的安全距离预留充足，防护背板的高度覆盖切割作业的整个飞溅范围，碎屑可顺着背板导流槽落入底部的集屑抽屉，清理时无需拆解主体结构。安装边界方面，整套装置的底座投影尺寸适配常规实验台的空余工位，底部设置四个可调橡胶脚垫，可在不平整台面上调节水平，避免进给过程中出现设备晃动，整体重量控制在单人可搬运范围内，无需借助吊装设备即可完成移位。结构建模时对各运动副的配合间隙做了公差匹配，导轨滑块采用预压安装，长期使用后也不会出现进给窜动问题，支撑座的筋板布局经过受力校核，进刀过程中不会出现结构形变，保证切割位置的重复精度。
