机加工工位手动压紧夹紧工装结构

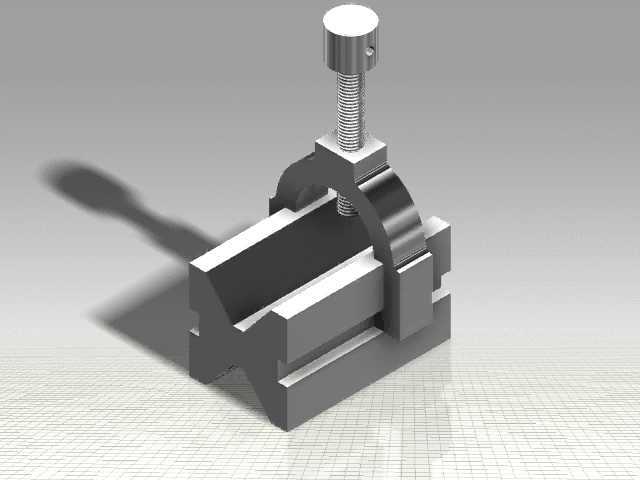

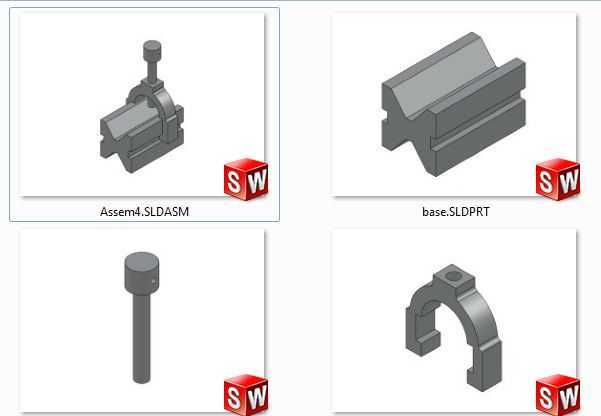

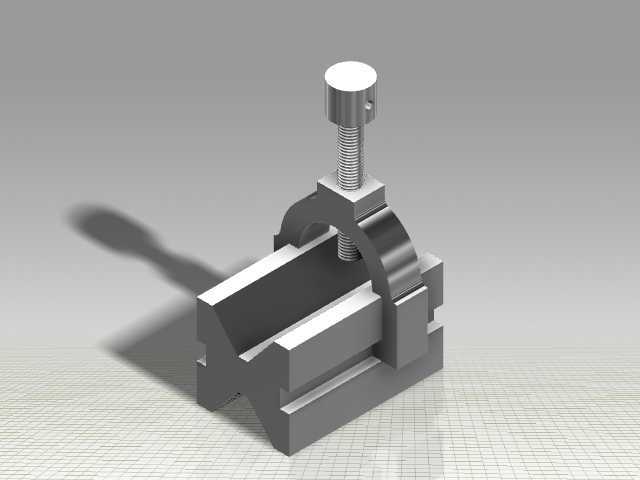

　　这套手动夹紧结构主要面向小型机加工工位、装配工序的工件固定需求，在小批量零件铣削、钻孔、部件压装场景中，可替代复杂的气动液压夹紧单元，无需外接动力源即可完成工件的可靠压紧，适配台式钻床、小型铣床的工作台安装，也可集成在简易装配工装板上作为定位压紧模块使用。从结构设计逻辑来看，整体采用分体式组装思路，底部基座设置有与工作台T型槽匹配的安装凸台，安装时可直接卡入对应槽位，通过螺栓锁紧即可完成固定，基座的安装边界控制在120mm×80mm范围内，不会占用过多工作台操作空间，适配多数小型加工设备的工作台尺寸。上部的半圆抱夹结构可根据待装夹工件的外形做适配调整，当前结构适配直径30mm以内的轴类、块状零件侧面压紧，

　　压头位置设置有可拆卸的耐磨垫块，长期使用磨损后可单独更换，无需更换整个夹紧主体，降低工装维护成本。操作端的压杆采用加长设计，杠杆比设置为1:6，操作人员仅需施加较小的下压力即可获得足够的夹紧力，压杆顶部设置有横向通孔，可插入加力杆应对大夹紧力需求的场景，同时压杆的升降行程预留了25mm的空间，可兼容不同高度的工件装夹，无需频繁调整基座安装位置。结构的导向部分采用间隙配合的光杆导向，避免夹紧过程中出现压头偏摆，保证压紧力垂直作用在工件表面，防止装夹变形。在实际使用场景中，这类手动夹紧结构常被用于小型零件的钻孔工序定位，可快速完成工件的装夹与拆卸，单工位装夹时间可控制在10秒以内，相比台虎钳的全行程调整效率提升40%以上，

　　同时半圆抱夹的结构形式不会遮挡工件的加工面，可完成工件侧面、顶面的多工序加工，无需二次装夹找正。基座侧面还预留了两个M6的螺纹孔，可根据使用需求加装定位挡块，实现工件的快速定位，重复装夹的位置精度可控制在0.1mm以内，满足普通机加工的精度要求。整体结构没有复杂的传动部件，日常维护仅需在导向杆位置定期涂抹润滑脂即可，故障率极低，适合小型加工车间、实训教学场景的长期使用，也可作为自动化生产线的手动备用夹紧单元，在气动系统故障时临时完成工件固定，避免生产线停摆。
