真空吸盘配套液位补偿连接构件

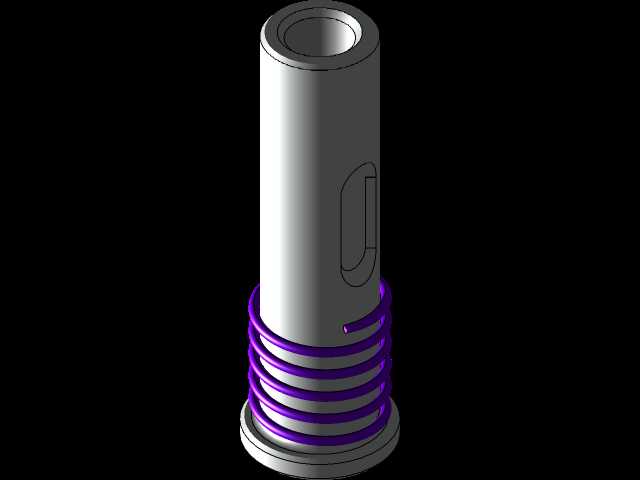

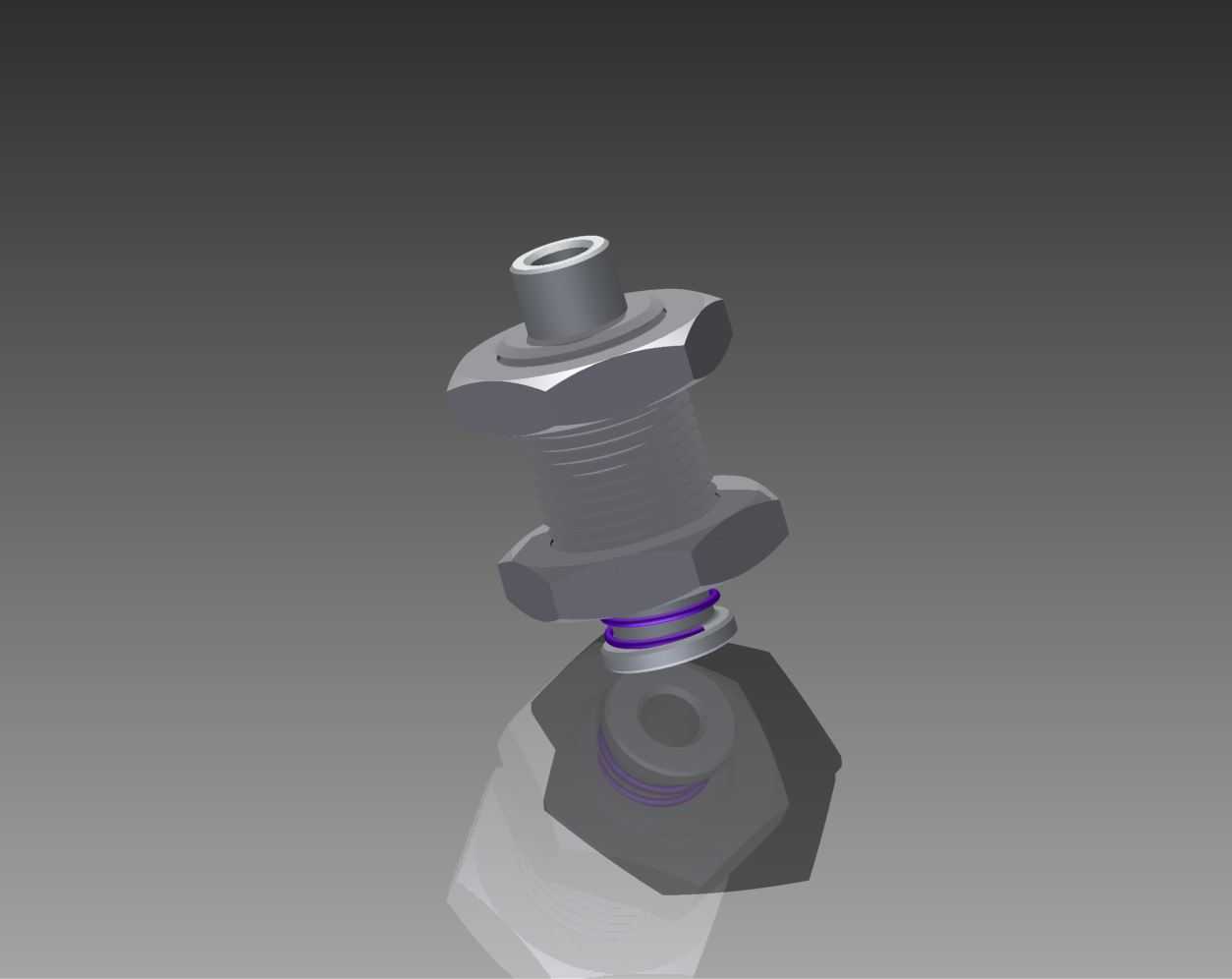

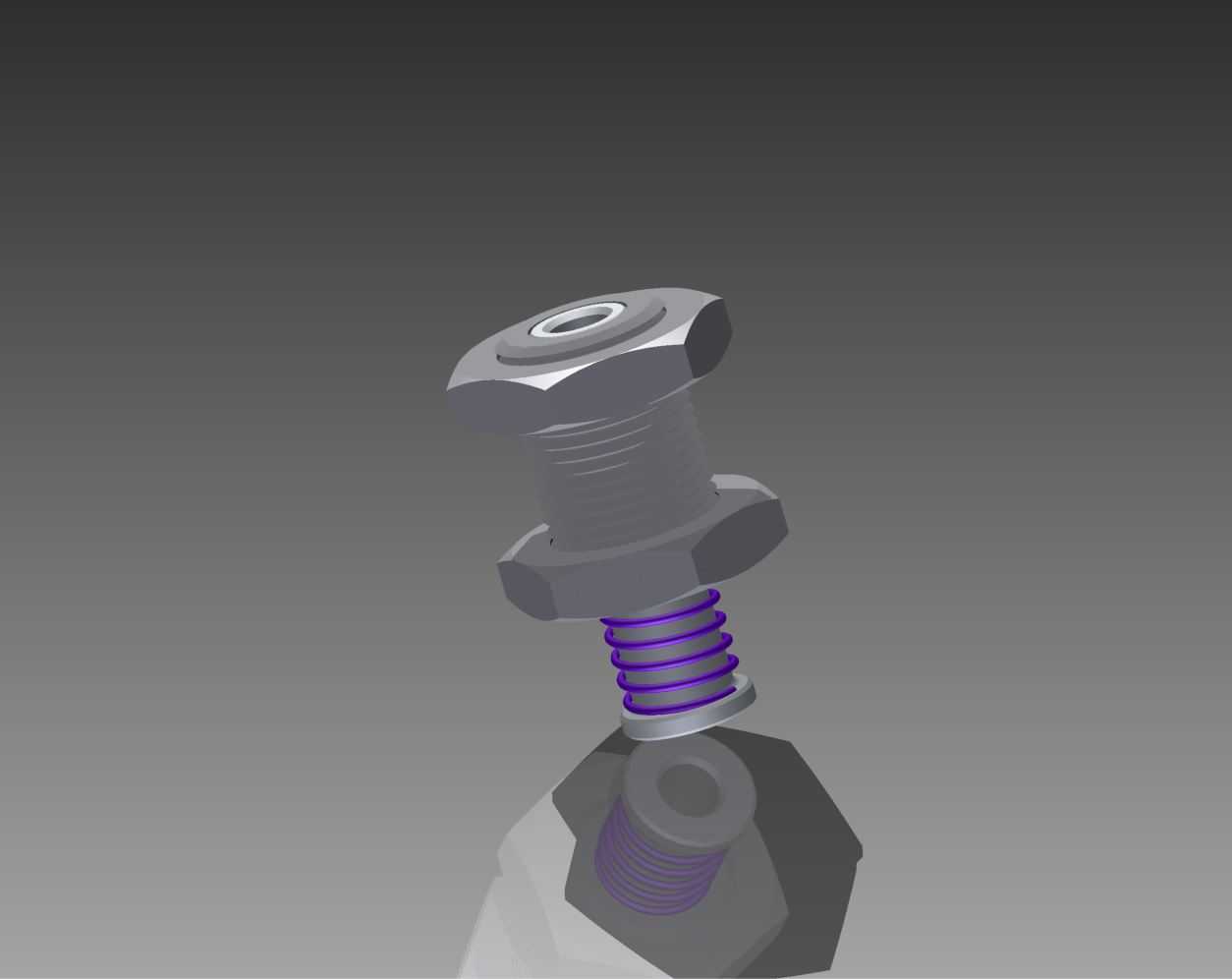

　　在自动化上下料、板材搬运、薄壁工件吸附工位的实际调试中，不少工程师都遇到过真空吸盘接触工件瞬间因高度差、工件表面倾斜导致的吸附漏气、硬接触磕碰问题，这款液位补偿构件正是为解决这类工况痛点设计的配套连接部件。从结构设计逻辑来看，构件采用上下分体式螺纹连接主体，中部嵌套复位弹簧，上端预留标准外螺纹接口可直接对接真空发生器管路或机械臂末端法兰，下端的内螺纹接口适配市面常规规格的真空吸盘，整体结构没有冗余设计，所有受力面都做了圆角过渡处理，避免长期往复运动出现应力集中断裂的问题。实际应用场景中，这类补偿构件多用于玻璃搬运线、电子元件贴装工位、纸箱码垛设备的真空吸附末端，当吸盘下行接触工件时，若工件表面存在高度偏差、

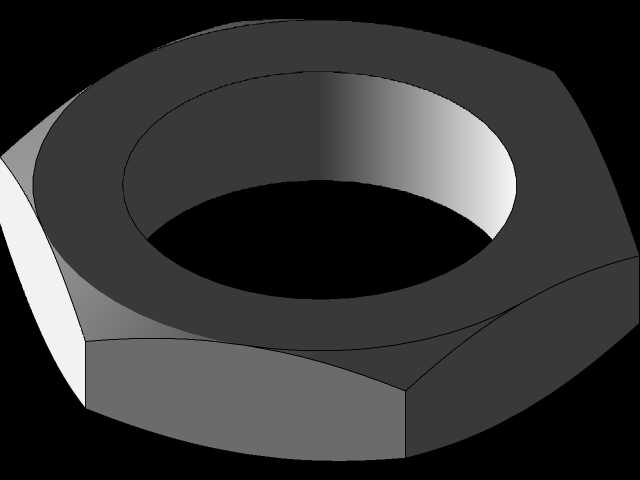

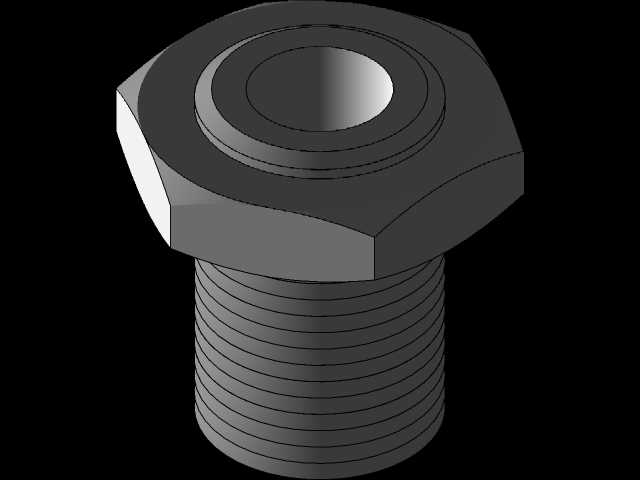

　　或是液位浮动带来的接触面位置变化，构件内部的弹簧会提供自适应的伸缩行程，让吸盘始终能以垂直角度贴合工件表面，不会因为硬限位导致吸盘边缘翘边漏气，也能避免刚性冲击碰伤易碎类工件。从安装边界来看，构件主体采用六角外形设计，安装时可以用标准开口扳手直接卡紧拧动，不需要定制专用工装，上端螺纹的同轴度控制在0.05mm以内，和机械臂末端安装后不会出现偏心晃动，中部弹簧的预紧力经过匹配调校，既不会因为弹力过大导致吸盘压合力不足，也不会因为弹力过小出现补偿行程滞后的问题，伸缩行程覆盖常规工位3-10mm的高度补偿需求，能适配绝大多数平面吸附类工况的偏差补偿要求。建模过程中，所有螺纹特征都按照标准公制螺纹参数绘制，弹簧的节距、

　　丝径参数和实际量产件保持一致，六角部位的对边尺寸、整体总长都严格遵循行业通用安装尺寸，导入装配体后可以直接和现有真空管路、吸盘模型完成配合，不需要额外调整安装位，对于做自动化设备末端执行器设计的工程师来说，可以直接调用该模型完成整体布局，省去反复测绘核对尺寸的步骤。构件的流道部分做了等径设计，内部没有突变台阶，不会影响真空管路的抽气速率，和吸盘连接的端面做了密封槽预留，安装配套密封圈后可以满足高真空度工况的密封要求，即使是在有轻微粉尘的车间环境下使用，构件的滑动配合面也预留了防尘圈安装位，避免粉尘进入配合间隙导致伸缩卡滞。
