小管拾取专用真空吸尘执行机构设计

　　这款真空拾取装置主要面向细小管状物料的自动化拾取场景，常见于电子元器件组装、精密管件分拣、小型管材上下料等工位，解决传统夹爪在拾取小直径薄壁管件时容易夹伤工件、定位偏差大、拾取效率低的问题。装置整体采用悬臂式安装结构，安装基准面为黑色安装板上的两个定位孔，可直接固定在直线模组或机械手末端法兰上，安装板厚度为6mm，整体伸出长度控制在180mm以内，横向宽度120mm，不会占用过多工位安装空间，适配多数小型自动化设备的末端安装边界。

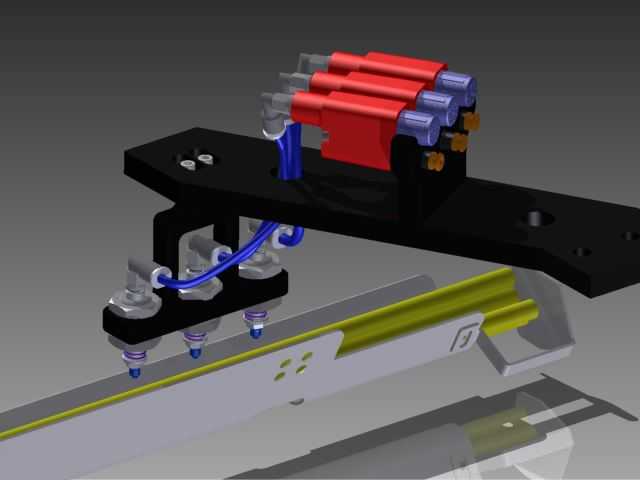

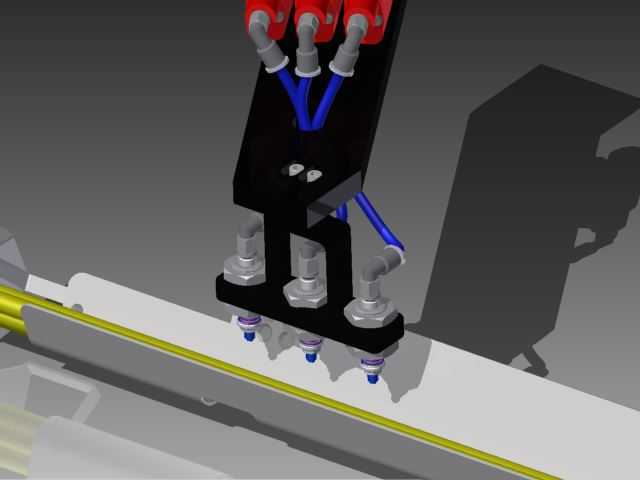

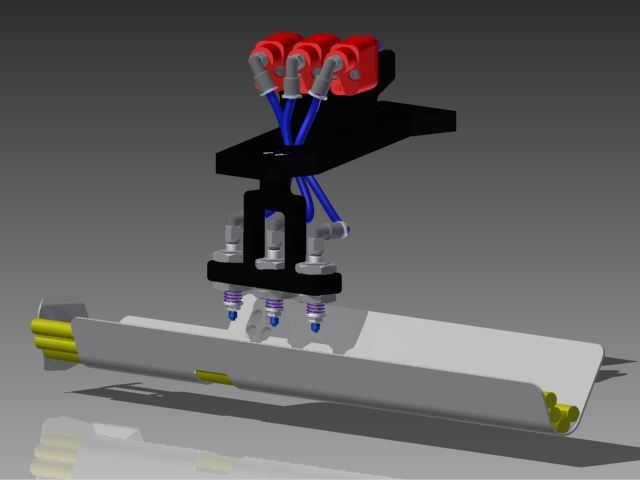

　　设计阶段优先考虑了拾取稳定性，前端布置三组平行的真空发生组件，每组组件对应独立的真空吸附口，可同时吸附多根平行排布的小管，也可单独控制单组通路实现单根拾取，吸附口位置做了仿形让位设计，避免吸附时管件表面产生压痕。侧边的导向柱采用硬质阳极氧化铝材质，表面粗糙度控制在Ra0.8以下，拾取过程中可对管件进行侧向定位，防止管件偏移导致吸附失效，导向柱与安装板之间采用可调式连接结构，可根据拾取管件的直径调整导向间隙，适配外径2mm到8mm范围内的管状物料。

　　气路部分采用内置式走线设计，真空气管从安装板背面的走线槽接入，不会在设备运行过程中与周边机构产生剐蹭，真空组件与安装板之间设置了缓冲垫，拾取接触工件时可提供3mm的压缩缓冲量，避免刚性碰撞损坏工件或装置本身。装置整体重量控制在280g以内，对搭载的机械手或直线模组负载要求极低，可适配多数轻载自动化执行平台。在实际工况测试中，该装置在0.6MPa供气压力下，单组吸附口可提供最大8N的吸附力，足以拾取PVC、金属、薄壁塑料等多种材质的小管，拾取重复定位精度可控制在±0.15mm以内，满足精密组装工位的精度要求。

　　结构设计上做了多处快拆优化，真空吸附头采用插拔式安装，磨损后可直接更换无需拆解整个装置，安装板上预留了传感器安装位，可加装光电传感器检测工件是否拾取成功，方便接入设备的自动化控制系统。整体结构没有冗余部件，所有受力部件均做了应力校核，在连续高频拾取工况下不会出现结构变形，可适配2秒/次的高频拾取节拍，满足自动化生产线的产能要求。
