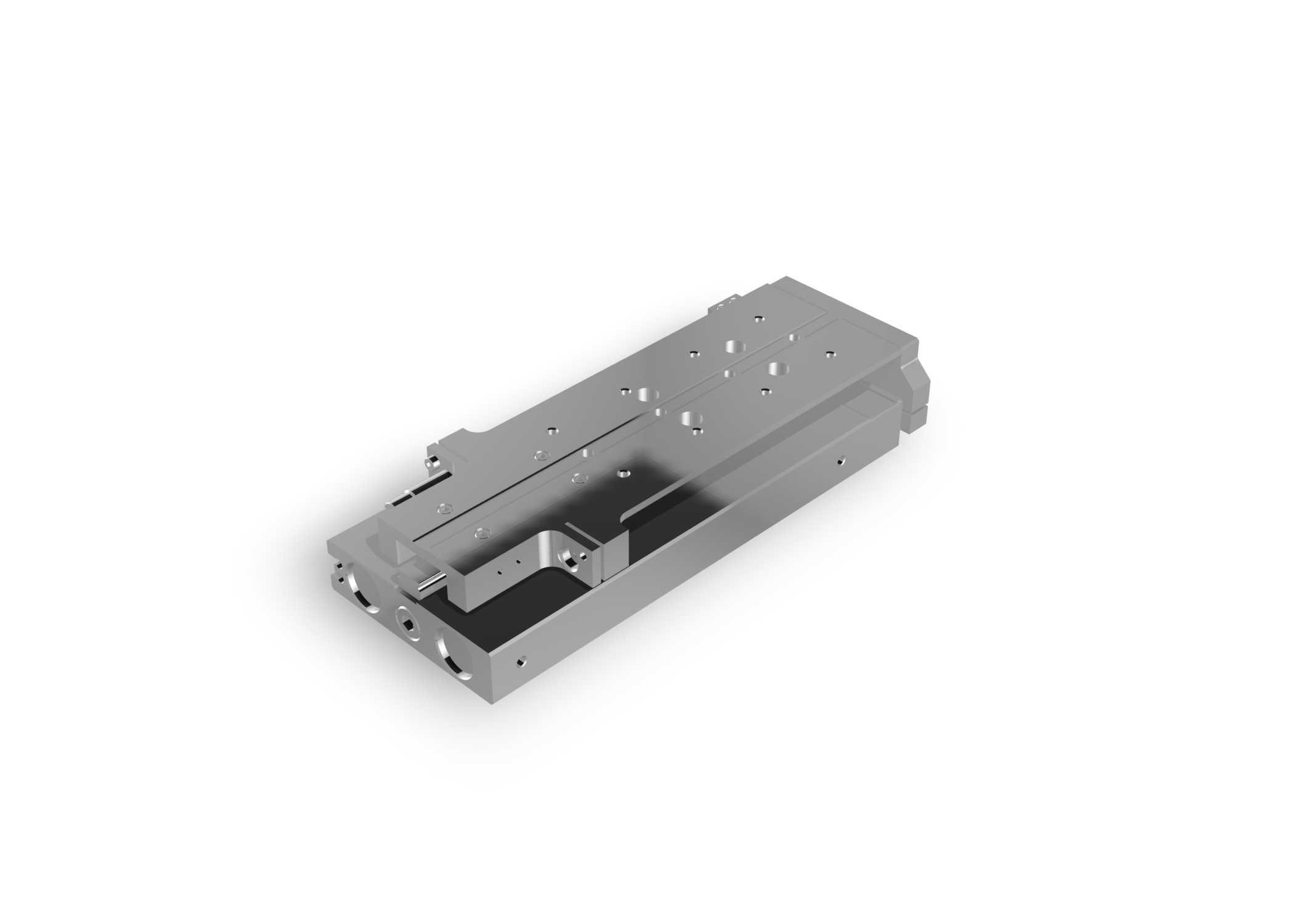

16mm行程气动PHD滑块集成组件

　　这款气动滑块组件多用于3C电子组装、小零件分拣、轻载工位移栽这类需要短行程高精度直线往复动作的自动化场景，在半导体料片搬运、小型五金件压装对位、标签贴合进给这类工位上，能替代人工完成重复度高的直线推送动作，相比普通笔形气缸搭配外置导轨的组合，集成式结构不需要额外做导轨与缸体的平行度校准，能大幅缩短设备组装的调试周期。从结构设计来看，组件将气动驱动腔与直线导向结构做了一体化集成，缸体本身采用硬质阳极氧化铝合金加工，既保证整体刚性又控制了组件自重，滑动配合面做了精密研磨处理，配合自润滑耐磨衬套，在额定气源压力下运行无卡顿，侧向负载耐受能力比同缸径的普通导杆气缸高40%左右，能承受工位上常见的偏载压装力，不会出现活塞杆弯曲、

　　导向面过早磨损的问题。设计阶段优先考虑了安装兼容性，滑块的安装面预留了标准孔距的螺纹安装孔，既可以从滑块顶面锁付安装作业工装，也可以从缸体底部做沉头孔固定，适配不同设备的安装布局，不需要额外做转接板加工。组件的行程为5英寸对应127mm，缸径16mm，整体外形为规整的长方体结构，安装边界清晰，在做设备布局时可以直接按实体轮廓预留安装空间，不需要额外避让突出的管路接头或传感器安装位，缸体侧面预留了磁性开关的安装槽，可以直接加装磁感应传感器检测滑块的伸出与缩回位置，不需要额外制作传感器安装支架。气路接口采用标准内螺纹接口，适配常规气动快插接头，现场装配时可以根据走线走管方向选择从缸体端部或侧面接气，适配不同设备的布管需求。

　　滑动部分采用双列导向结构，运行过程中滑块不会出现偏转，重复定位精度可以控制在0.02mm以内，满足大部分轻载组装工位的精度要求，日常维护只需要定期在导向面添加少量润滑脂即可，不需要拆解复杂的内部结构，降低了设备后期的维护成本。在多工位转盘设备、直线模组末端执行机构这类安装空间紧凑的场景下，这款集成滑块的体积优势非常明显，不需要额外搭配导向轴、直线轴承这类零散零件，整体装配后的占用空间比分体式结构小30%左右，能帮助设备做更紧凑的结构布局。
