预成型机用嵌入式承托托盘抽屉结构

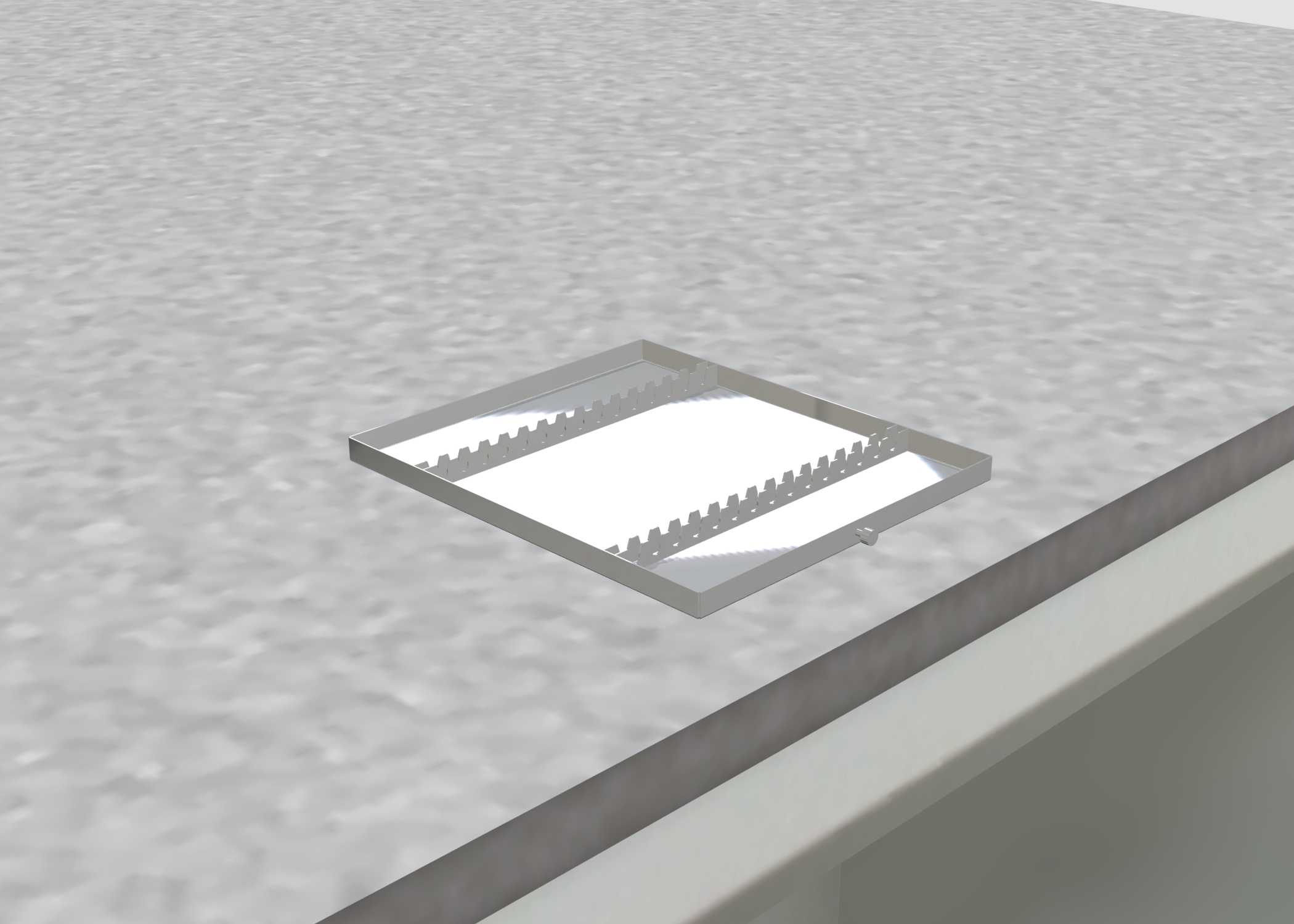

　　该结构为预成型机配套的嵌入式承托托盘抽屉，主要用于预成型工序中待加工坯料、半成品工件的临时承托与工位间转运衔接，安装在预成型机操作侧的预留工位槽内，属于设备操作端的辅助承托工装。从结构设计来看，整体采用薄型框式主体，边框采用等截面折边结构，既保证整体结构刚性，又尽可能压缩自身厚度，避免占用过多设备内部安装空间，框体内部设置带等距齿槽的承托条，齿槽间距匹配预成型坯料的定位基准，可实现工件放置时的自动对位，防止工件在抽屉抽拉过程中出现滑移、偏位问题。设计阶段充分考虑了操作端的人机交互需求，抽屉抽拉行程控制在操作人员手臂可及的合理范围内，完全拉出时承托面不会出现倾覆趋势，推入后框体上沿与设备操作台面保持齐平，不会形成凸起磕碰点或积灰缝隙，

　　边框底部设置的限位凸点可在抽屉完全推入时与设备机架上的限位槽卡合，避免设备运行过程中抽屉受振动自行滑出。齿槽的开设深度经过反复校核，既能够对工件侧边形成足够的定位约束，又不会因为槽深过大导致工件取放时出现卡滞，承托条采用与框体可拆卸的连接方式，后期可根据加工工件的规格更换不同齿距的承托条，无需整体更换抽屉主体，降低工装维护成本。框体的外形尺寸严格匹配预成型机预留的安装腔室边界，侧边与安装腔内壁预留合理的滑动间隙，既保证抽拉动作顺畅无卡滞，又不会因为间隙过大导致晃动量超标，承托面的平面度控制在合理公差范围内，避免工件放置后出现倾斜影响预成型定位精度。实际应用中，该抽屉可在设备待机或上料阶段拉出，将待加工坯料预先排布在承托齿槽内，

　　推入后即可配合设备上料机构完成逐件取料，加工完成的半成品也可临时放置在该托盘上，待累积到一定数量后统一转运至下道工序，减少操作人员反复往返取料的动线长度，提升单工位的操作效率。结构整体无复杂传动组件，依靠框体与安装腔的滑动配合实现抽拉动作，故障率低，日常维护仅需定期清理滑动缝隙内的加工碎屑即可，适配多数中小型预成型设备的操作端改造需求。
