双轴9/16英寸缸径2英寸行程推进器结构

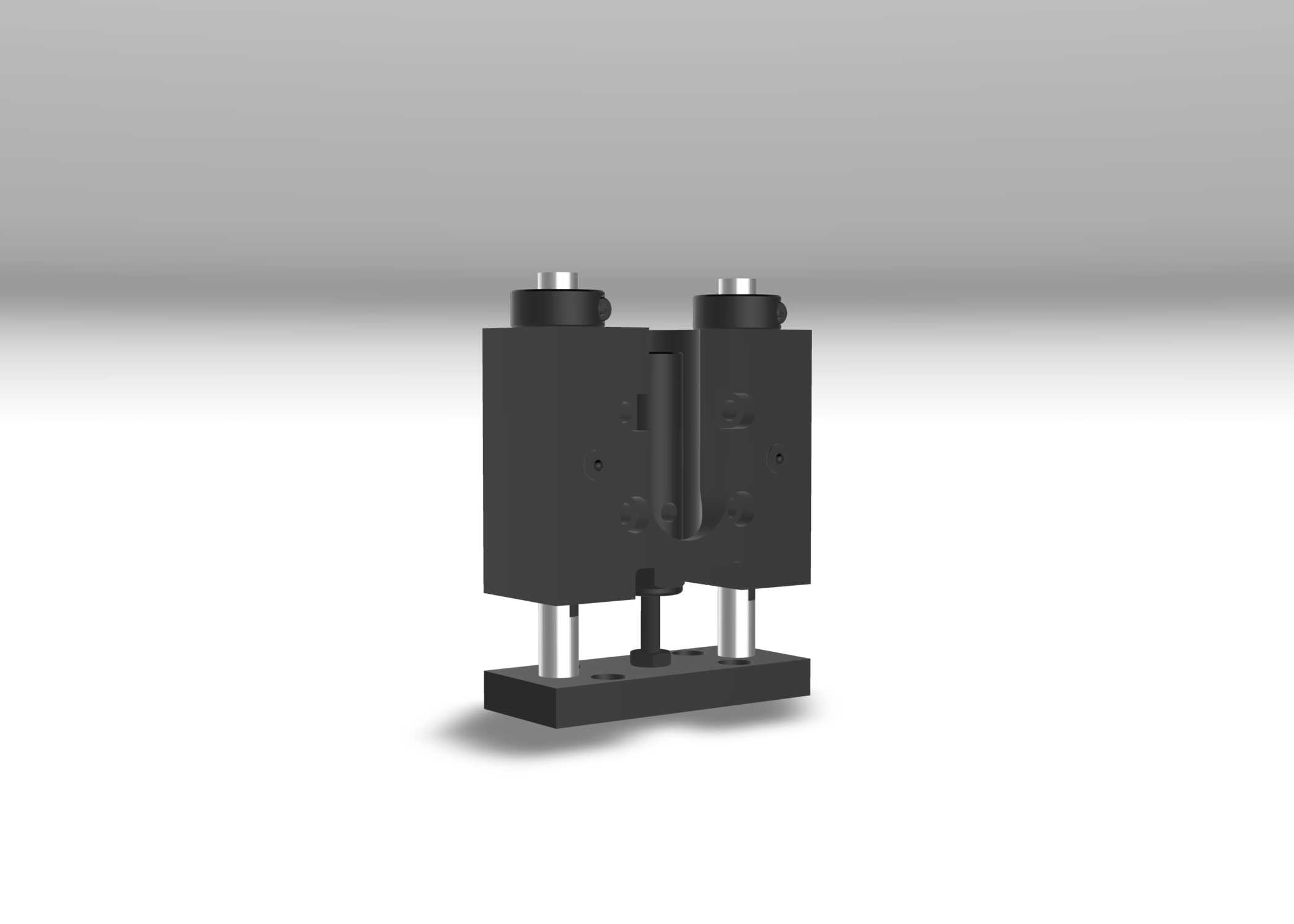

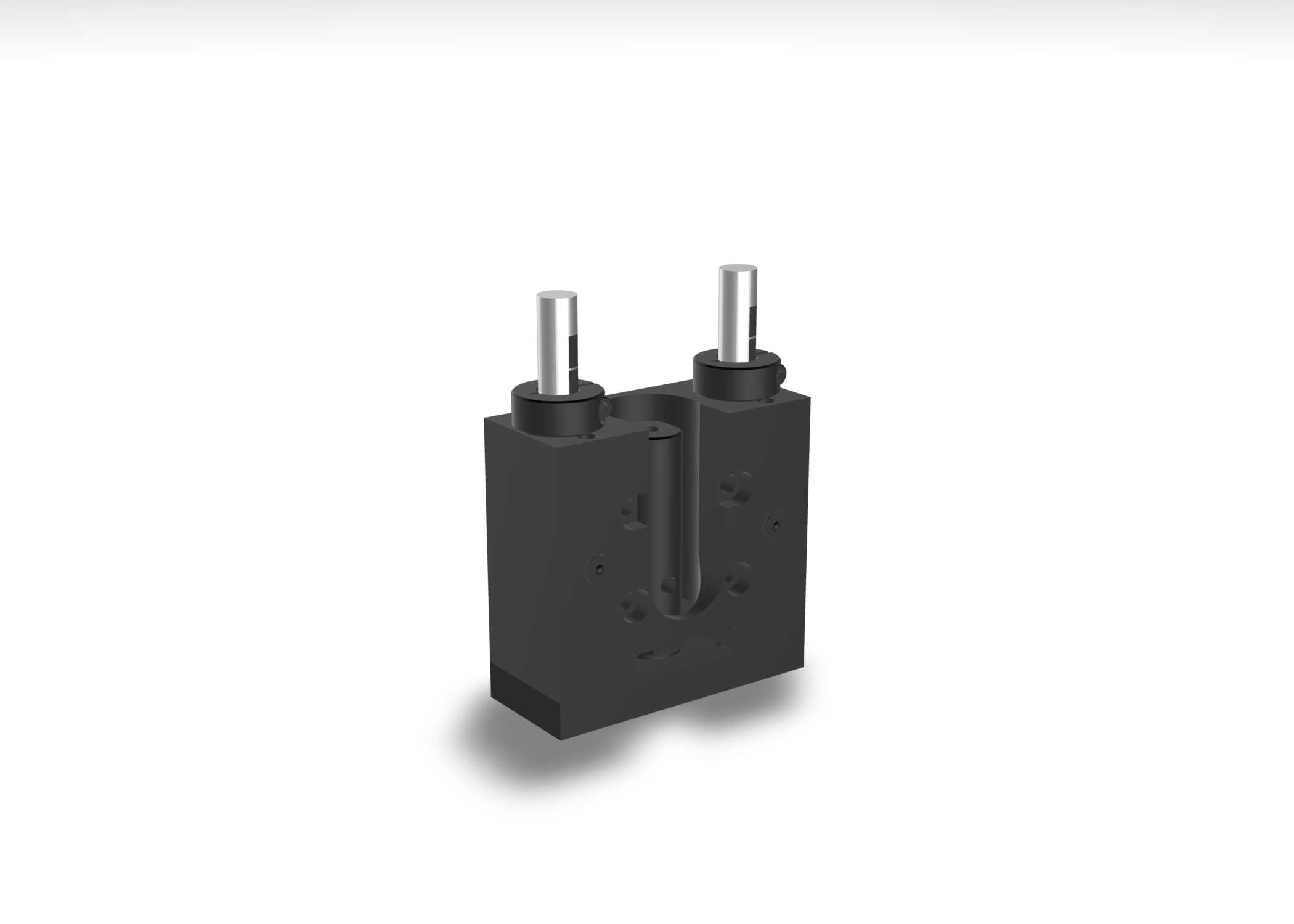

　　这款双轴推进执行元件，常见于轻工自动化装配线、小型工装夹具的点位驱动场景，比如电子元器件引脚压装、小型塑件的工位推送、检测工位的工件顶出工序中，都能见到这类结构的应用。不同于单轴气缸的悬臂受力缺陷，双轴平行导向的结构设计，从根源上抵消了侧向负载带来的活塞杆偏转力矩，在承受偏载的推送工况下，不需要额外加装外置导向轴就能保证运行的直线度，能有效减少活塞杆密封件的偏磨，延长元件的实际使用寿命。从结构设计逻辑来看，主体采用一体式方块本体加工，两根平行的输出轴端通过端部连接块保持同步，缸筒集成在本体内部，省去了额外的缸筒固定附件，本体上预留的多组安装孔位，支持从底面、侧面两个方向完成固定安装，适配不同工装的安装空间需求。

　　9/16英寸的缸径参数，对应常规供气压力下能输出足够的推送力，2英寸的行程长度，刚好覆盖多数小型工装的短距离往复位移需求，不会因为行程冗余造成本体长度浪费，也不会因为行程不足无法满足工位动作要求。安装边界上，本体的方块外形规整，没有突出的外置管路或附件，安装时只需要按照孔位尺寸预留对应的固定空间即可，输出轴端的连接部位采用标准轴径设计，可以直接连接推块、压头之类的工装接头，不需要额外做转接件加工。在做三维建模的时候，这类元件的导向间隙、轴端伸出的同轴度公差都需要严格控制，不然实际装配后会出现卡滞、运行阻力过大的问题，本体上的流道开孔位置也要和密封件的安装槽位精准对应，避免出现内部漏气的情况。日常选型时，

　　这类双轴推进结构适合对导向精度有一定要求、安装空间紧凑的短行程往复驱动场景，相比带导杆的组合式气缸，集成式的本体结构刚性更好，安装调试的工作量也更小，在小负载的快速往复工位上，运行稳定性比单轴伸出结构表现更优，不会出现活塞杆转动的问题，对于需要保持推送方向固定的工序来说，能省却额外的防转结构设计，简化整体工装的结构复杂度。
