多通路集成式流体歧管管路连接结构

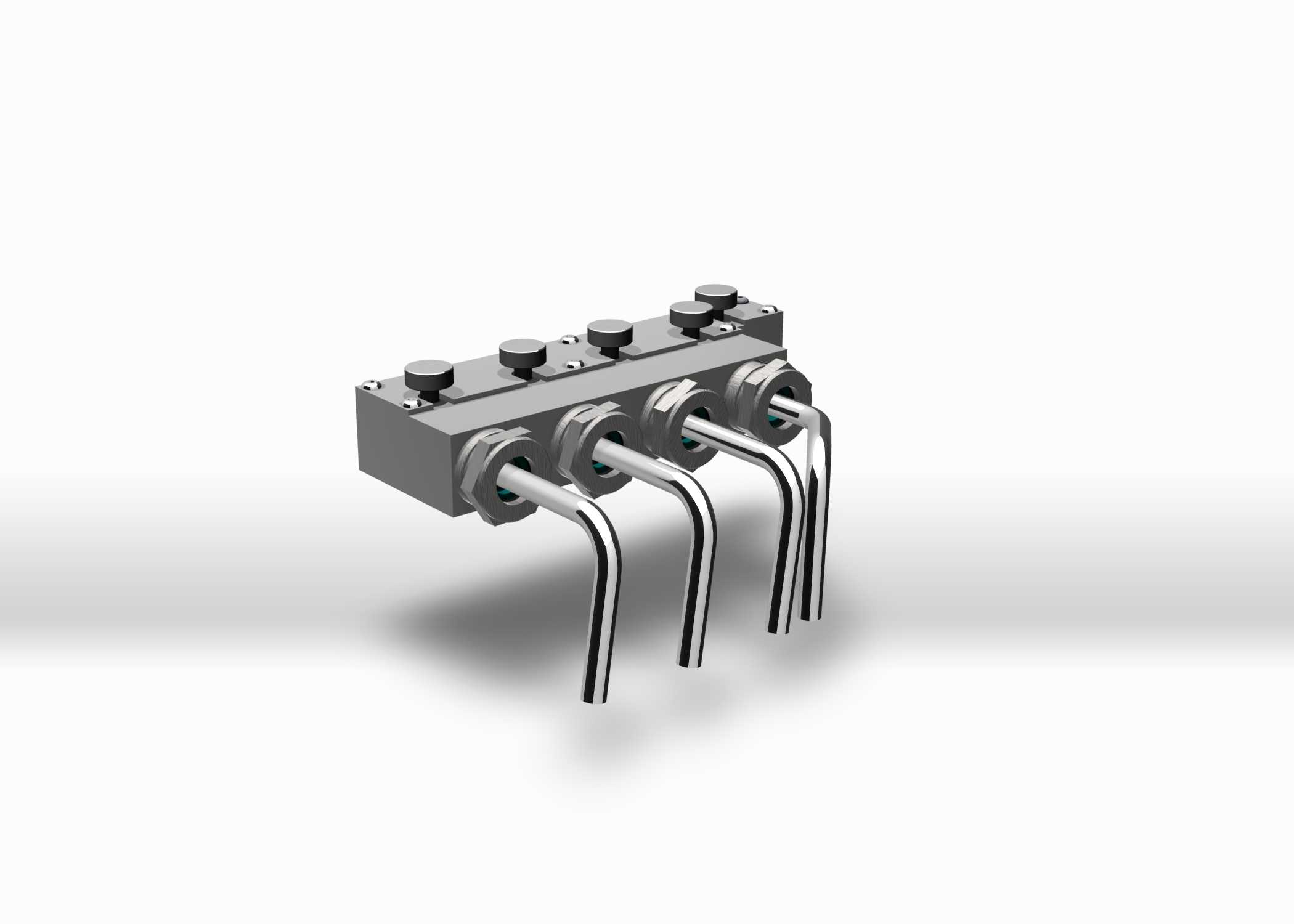

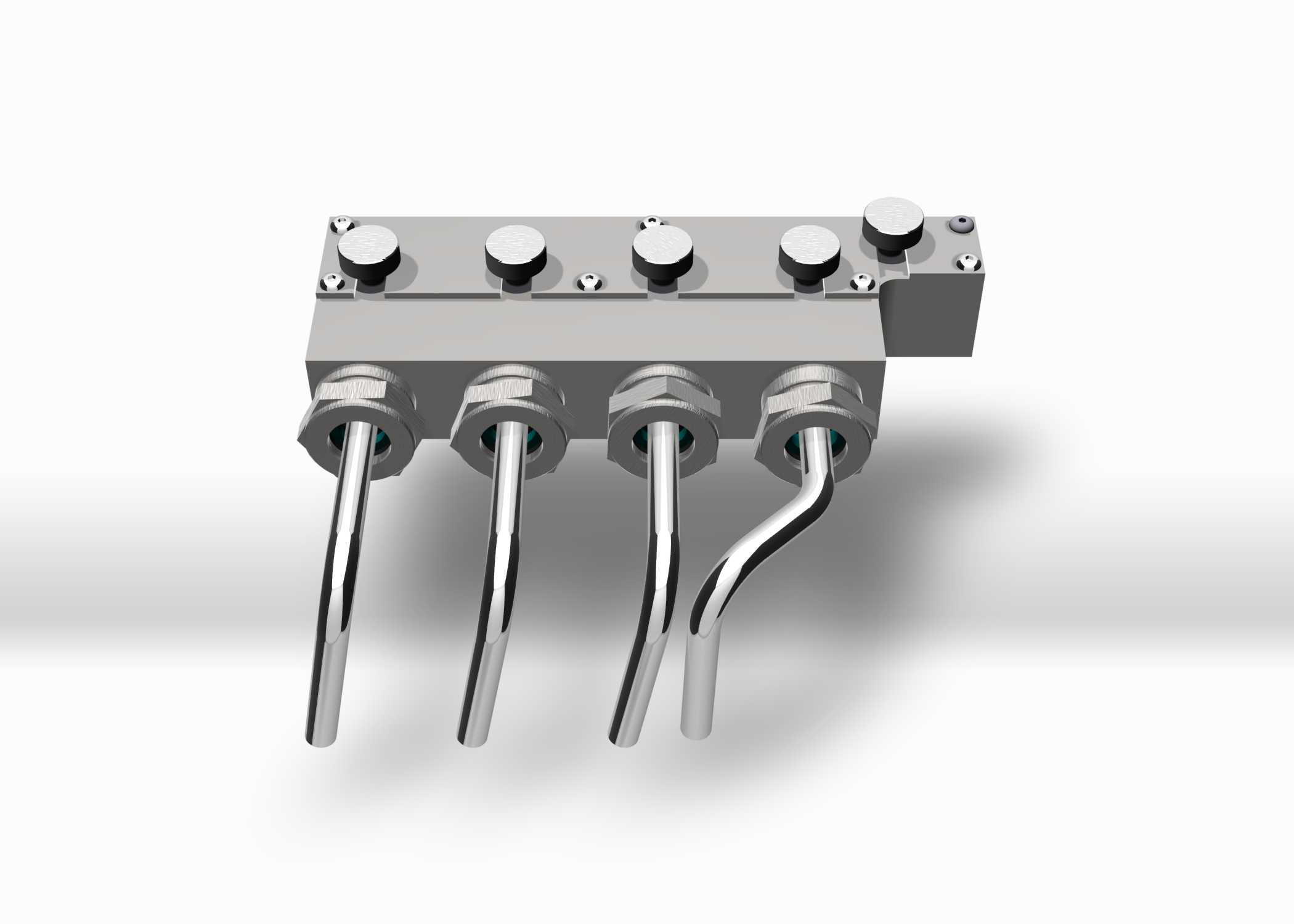

　　这类歧管总成多用于工业生产设备的流体回路集成布设场景，常见于需要对多工位同步供给冷却介质、润滑流体或工艺用气的自动化加工单元、专用生产设备中，替代传统分散式管路拼接方案，减少管路接头数量、降低流体回路泄漏风险。从结构设计来看，主体采用长条形集成阀块作为基体，顶面均匀布置四个调节旋钮，对应四个独立通路的通断或流量调节功能，每个调节位下方对应一个侧向引出的弯管接头，弯管采用90度弯折成型，引出方向统一朝向阀块侧下方，适配设备内部紧凑安装空间下的管路走向需求，避免多管路排布时出现干涉问题。设计阶段首先要确认设备侧的安装基准，阀块背面设置有定位安装面，可通过螺栓直接固定在设备的安装立板上，

　　安装时需保证四个引出接头的中心距与设备上对应执行元件的接口间距匹配，弯管的弯折半径经过校核，既保证流体通过时的流阻处于合理区间，也避免弯折处出现应力集中导致管路开裂。阀块内部的流道采用等径设计，四个通路相互独立，可根据实际工艺需求分别调节各通路的流体压力或流量，顶面的调节旋钮采用滚花防滑设计，方便现场操作人员在设备调试、维护时直接手动调节，无需额外工具。外形尺寸上，阀块主体长度适配四通路的排布间距，整体宽度控制在较窄范围内，不会占用过多设备内部的横向安装空间，弯管的伸出长度经过优化，既预留了外接软管的安装操作空间，也不会因为伸出过长导致管路在设备运行振动下出现松动。实际应用中，这类集成歧管相比传统的单管路接头拼接，

　　能大幅缩减设备流体回路的装配工时，同时减少了接头密封点的数量，长期运行下的密封可靠性更高，日常维护时也可直接对单通路进行检修，无需拆解整个管路系统。设计时还考虑了不同流体介质的兼容性，阀块与管路接头的接触面采用硬密封配合结构，可适配常规的工业润滑油脂、冷却循环水、低压压缩空气等多种常见工业流体，弯管的壁厚满足常规工况下的耐压要求，可承受1MPa以内的工作压力，覆盖多数通用工业设备的流体回路使用需求。安装边界方面，阀块的固定孔位采用对称布置，可适配不同方向的安装需求，弯管引出端的接口采用标准卡套式结构，可直接对接常规的工业流体软管，无需额外加工转换接头，降低现场安装的配件成本。
