SL-T11R型SLV安全继电器端子结构设计

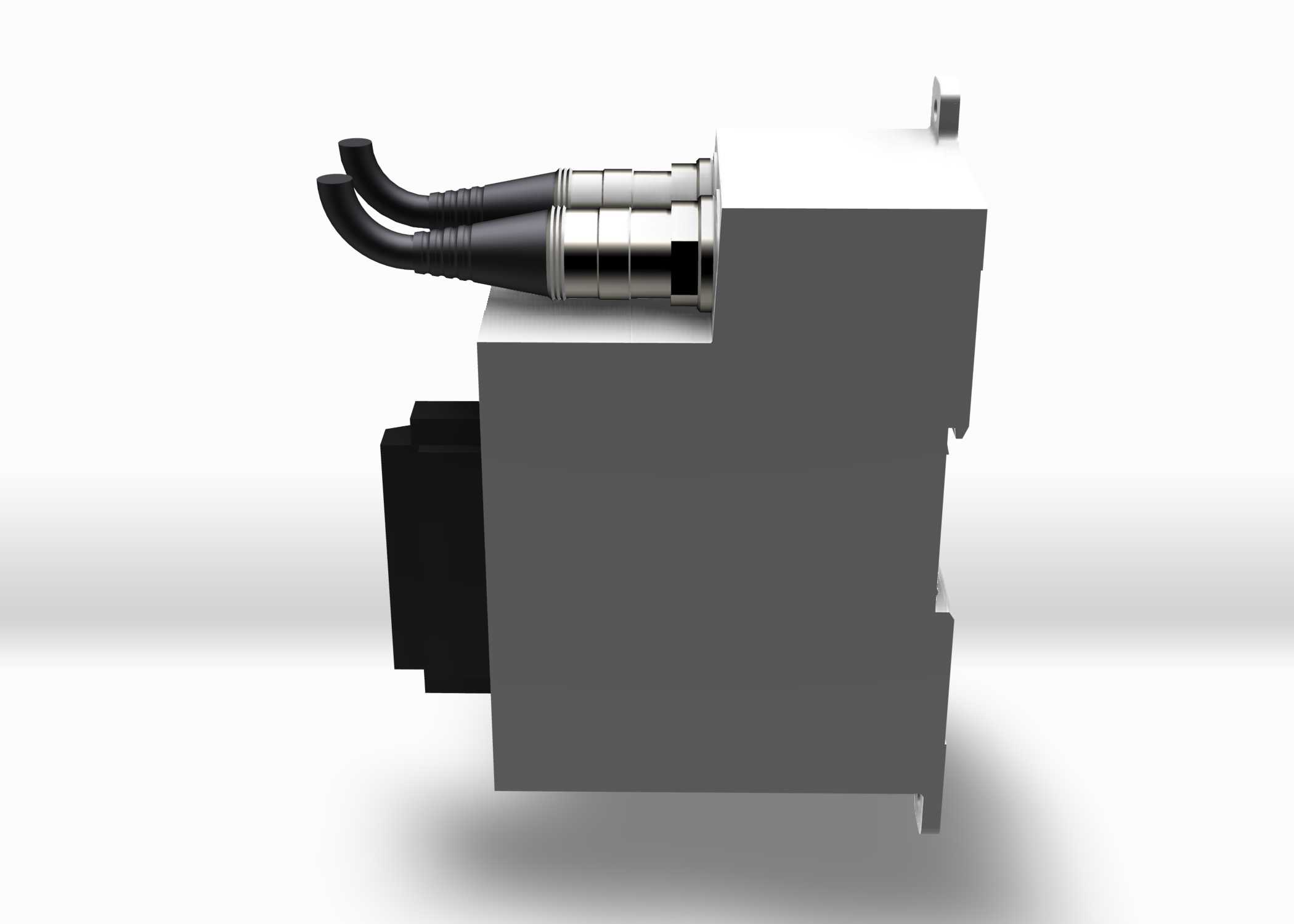

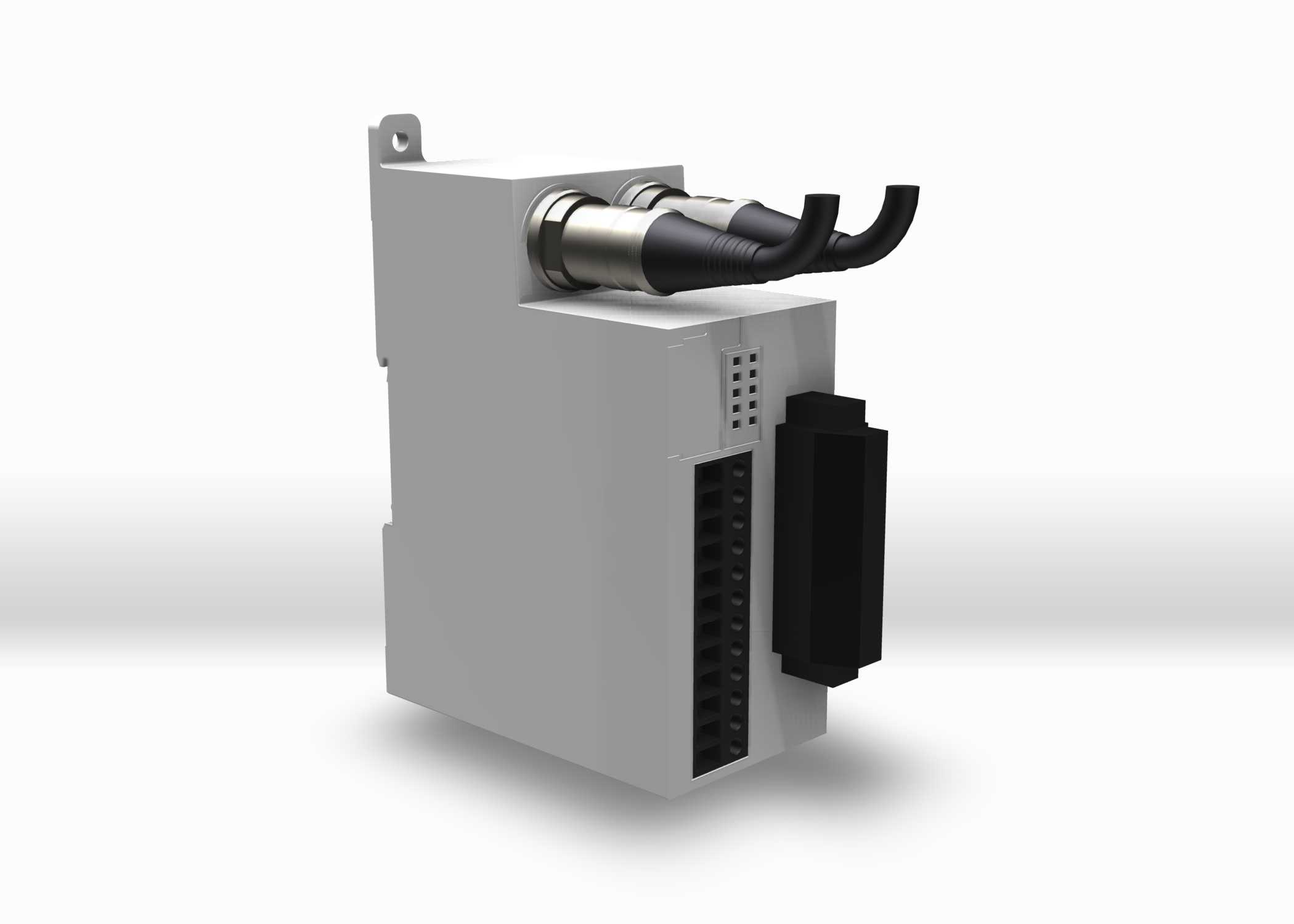

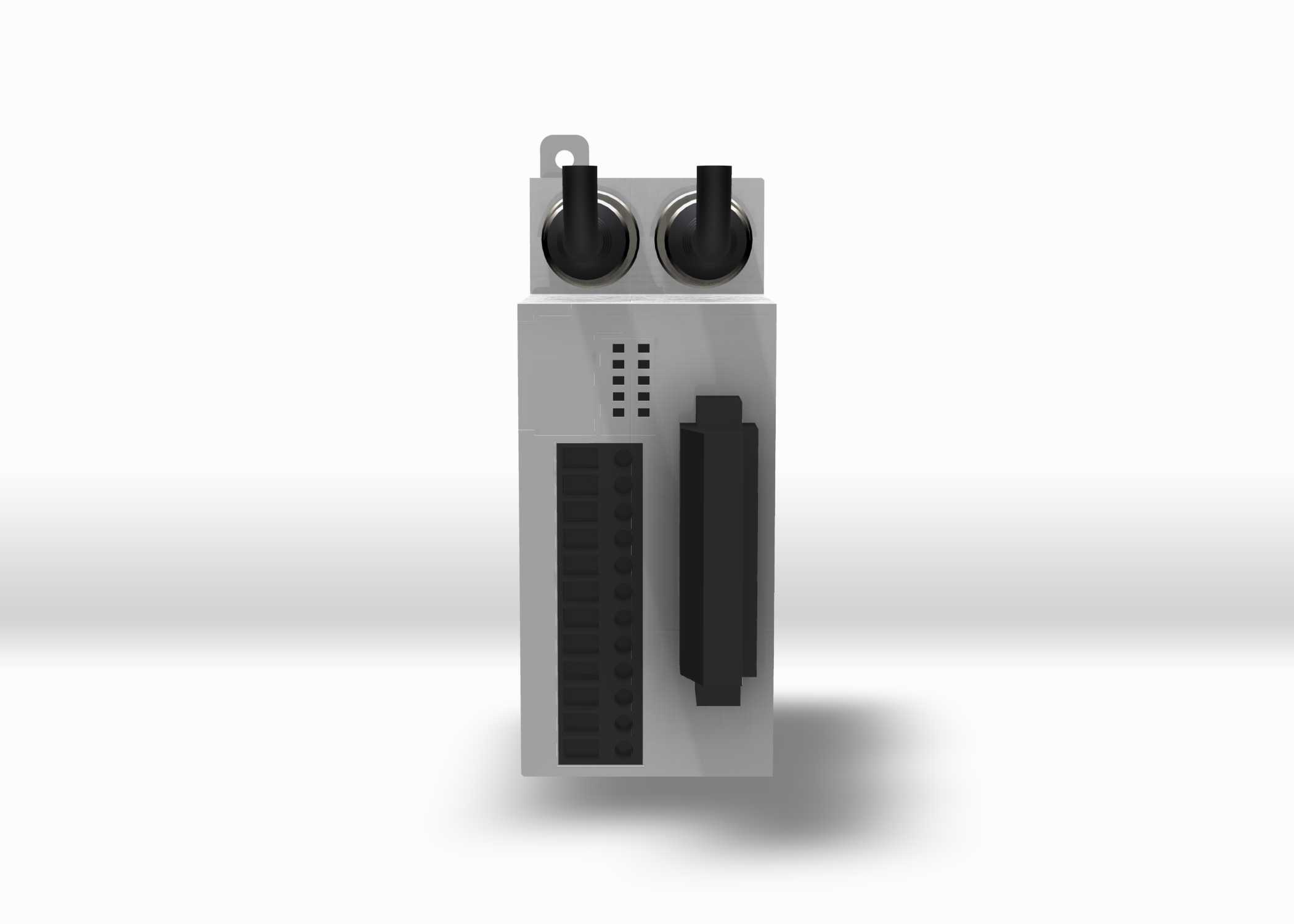

　　在工业自动化生产线的安全回路搭建场景中，这类安全继电器端子是连接安全检测元件与控制回路的核心衔接部件，主要承担安全信号的中转、回路通断控制以及接线端的防护固定作用，常见于设备急停回路、安全门联锁回路、光栅防护信号回路的接线环节，能够在设备触发安全预警时快速切断动力回路输出，避免机械伤害、设备误动作等安全事故。从结构设计来看，该端子单元采用模块化卡装式壳体设计，主体壳体为阻燃工程塑料材质，侧面预留标准DIN导轨安装卡槽，可直接卡装在电气柜内的标准安装导轨上，无需额外打孔固定，适配市面主流的电气柜安装规范。壳体上部的线缆接入端采用金属螺纹锁紧接头搭配密封橡胶圈的结构，既可以保证接入线缆的抗拉扯能力，

　　避免设备运行过程中线缆受震动脱落导致信号中断，也能实现接线端的防尘防护，适配车间多粉尘、有轻微震动的复杂工况。壳体侧面的接线端口采用分层排布设计，信号输入与输出端口做了物理分区，避免接线时出现高低压信号混接的问题，端口旁预留了标识位，可粘贴线号标识方便后期运维排查。在设计思路上，该结构优先考虑了现场接线的操作便利性，接线端口的螺丝深度做了限位设计，避免拧接时螺丝脱落掉入壳体内部造成短路，同时壳体的拼接卡扣做了公差适配，多个同型号端子单元并排安装时可实现无缝拼接，减少电气柜内的安装空间占用。安装边界方面，该单元的整体宽度适配单模位导轨安装尺寸，接线完成后线缆的弯曲半径预留了足够空间，不会出现线缆过度弯折导致线芯断裂的问题，

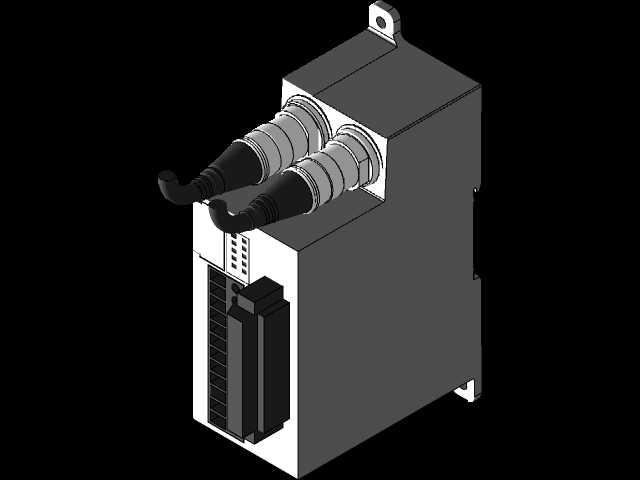

　　侧面的黑色插接件为扩展接口，可搭配同系列的扩展单元实现多回路信号的集中转接，无需额外增加接线端子排。从实际使用角度看，这类端子单元的结构强度满足工业现场长期运行的要求，壳体的抗冲击性能可承受日常运维中的轻微磕碰，金属接头的防腐镀层可适配车间内的弱腐蚀环境，接线端的导电部件采用镀锡铜材质，既保证了导电性能，也能避免长期使用出现氧化导致接触不良的问题。在三维建模过程中，该模型还原了产品的实际装配间隙，包括导轨卡槽的配合公差、接线螺丝的行程空间、线缆接头的锁紧行程，可直接用于电气柜布局的干涉检查，也可作为自动化设备安全回路设计的选型参考模型，帮助设计人员提前预判安装空间、接线走向，减少现场安装时的适配问题。
