固定式小型催化反应器三维结构设计

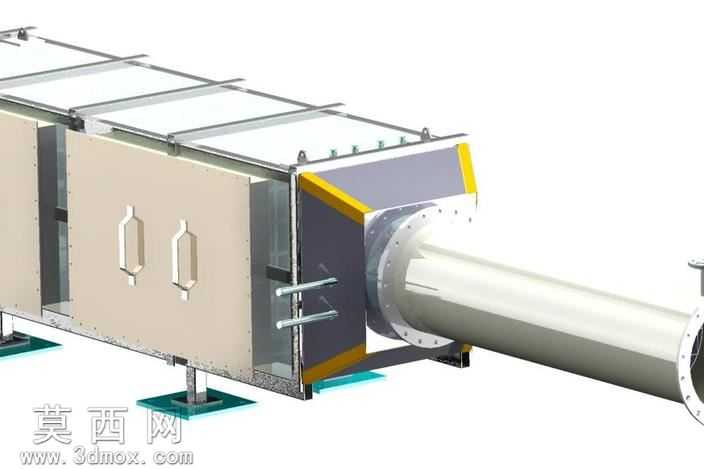

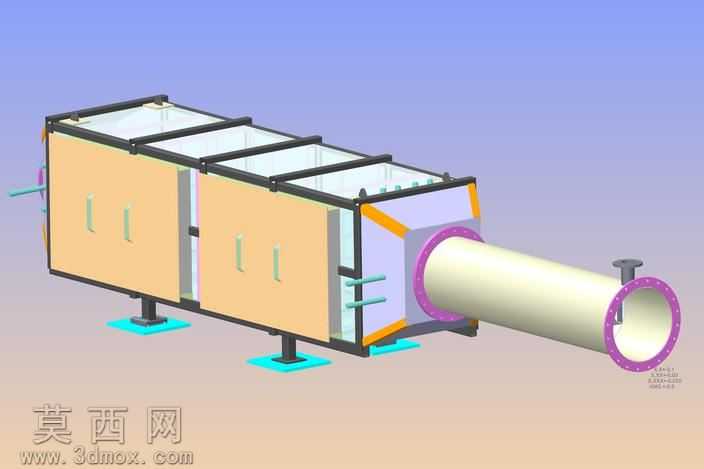

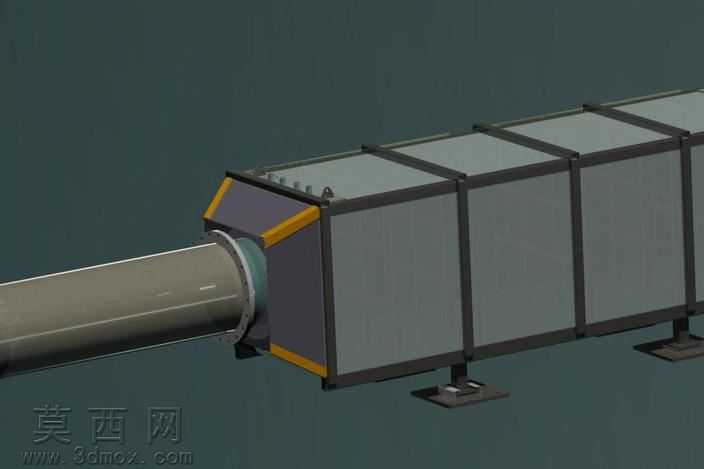

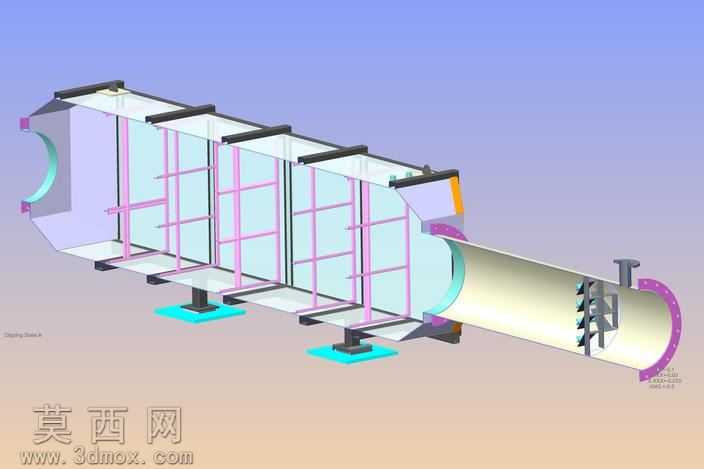

本作品为固定式小型催化反应器的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循化工反应设备的设计规范与结构逻辑，完整还原了该类反应器的真实构造细节。建模阶段首先完成整体框架的基准搭建，确定反应器卧式布置的整体布局，以底部支撑基座为定位基准，依次完成主体反应腔段、进出口连接段、内部催化承载结构的分步建模，所有零部件的尺寸比例均参考同类型小型固定式反应器的工程参数设定，保证结构比例协调、装配逻辑合理。材质渲染阶段针对不同部件匹配对应材质属性：外部支撑框架与加强筋结构赋予哑光金属钢材材质，模拟碳钢型材的表面质感；反应腔侧壁的观察视窗赋予高透玻璃材质，搭配淡蓝色半透明效果还原视窗的通透属性；进出口连接法兰赋予紫铜色金属材质，还原法兰密封件的视觉特征；底部支撑脚座赋予深色防滑橡胶与亮蓝色防腐涂层材质，区分支撑结构的不同功能部位；内部催化反应组件赋予哑光不锈钢材质，体现内部构件的耐腐属性。结构设计上，该反应器采用分段式长方体主反应腔搭配圆柱形进出口段的组合结构，主反应腔内部设置多组纵横交错的支撑加强筋，既保证腔体的结构强度，也为催化载体提供安装支撑点位；腔体侧壁设置多组可开合的密封视窗结构，方便日常检修与催化组件更换；进出口段设置带螺栓孔的连接法兰，可直接与外部物料输送管路对接，出口段内置导流整流结构，可引导反应后物料平稳流出，避免腔体内出现物料滞留死角；底部设置多组可调式支撑脚座，可根据安装地面的平整度调整支撑高度，保证设备安装后的水平度。整体设计思路围绕小型固定式催化反应的使用需求展开，在保证结构强度与密封性能的前提下，尽可能压缩设备整体体积，适配小规模反应场景的安装使用需求，所有连接部位均预留标准安装间隙，符合机械装配的工艺要求，模型完成后经过干涉检查，确认各活动部件与固定部件之间无装配干涉，可直接用于结构展示、教学演示或后续工程设计参考。
