工业用立式定位夹具装配结构模型

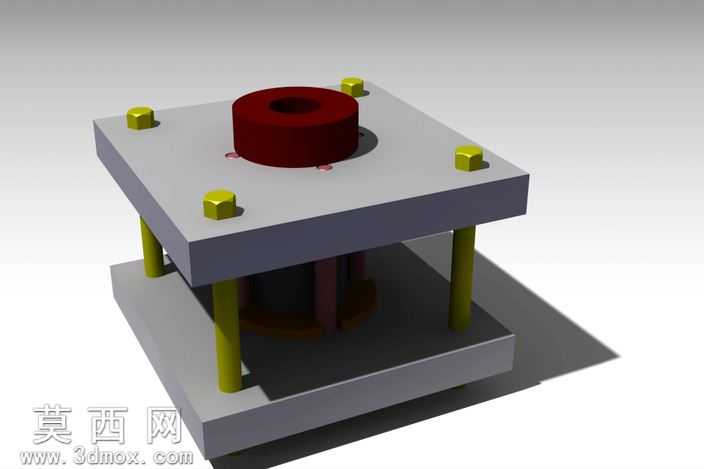

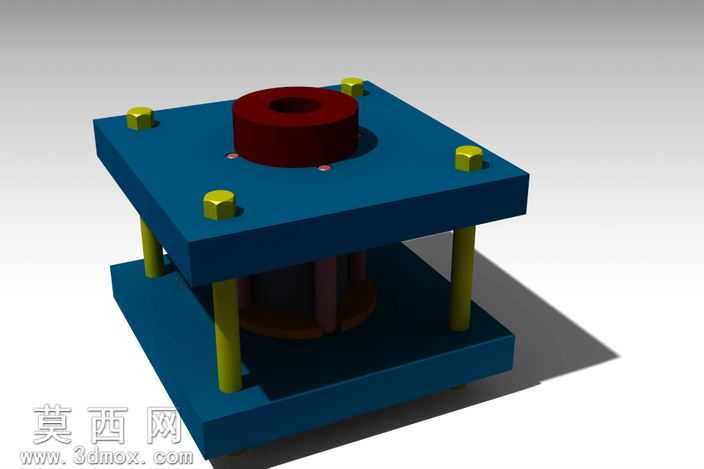

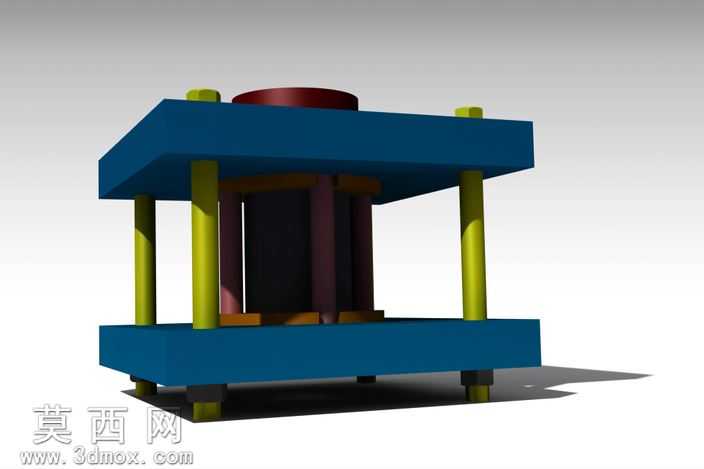

本模型为工业生产场景使用的立式定位夹具装配结构，采用三维建模软件完成全参数化设计，整体为上下双层板搭配支撑导柱的经典立式夹具架构，建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的装配约束关系都做了精准定义，确保各部件运动逻辑与实际工装夹具的运行逻辑完全一致。渲染阶段采用哑光金属材质模拟上下两层安装基板的铸铁质感，对基板表面做了细微的磨砂纹理处理，还原真实工装部件的加工表面特征；支撑导柱采用亮面金属材质，搭配边缘的倒角高光效果，凸显导柱的加工精度与耐磨属性；顶部的中心定位套采用深红色工程塑料材质，通过材质色彩的区分明确该部件的定位功能属性；四角的紧固螺栓采用镀锌金属材质，表面做了轻微的反光处理，还原标准紧固件的外观特征。结构设计上，下层基板作为夹具的安装固定基座，预留了与加工设备工作台连接的安装位，四根垂直导柱均匀分布在基板四角，为上层活动压板提供稳定的垂直导向，避免压板下压过程中出现偏移卡顿；上层压板中心开设与中心定位套匹配的避让孔，既可以配合定位套完成待加工工件的中心定位，也能为加工刀具提供操作避让空间；四角的紧固螺栓采用六角头标准件设计，既可以通过螺栓调节上层压板的下压行程，适配不同厚度的待加工工件，也能保证夹紧力的均匀分布，避免工件装夹过程中出现变形。设计思路围绕通用工装夹具的实用性展开，整体结构简洁紧凑，没有冗余的零部件，既可以作为机械加工工序中工件装夹的通用工装使用，也可以根据实际加工需求在现有架构基础上拓展定制化的夹紧模块，适配不同外形尺寸工件的装夹需求；建模过程中对所有标准件都调用了对应的标准件库模型，确保螺栓、导柱等部件的尺寸参数完全符合国家机械标准，方便后续导出工程图直接用于生产加工，装配体中保留了完整的配合约束关系，使用者可以直接对模型进行参数修改，快速调整夹具的装夹行程、适配尺寸等参数，大幅缩短同类工装的设计周期。
