离心式流体机械叶轮三维结构设计

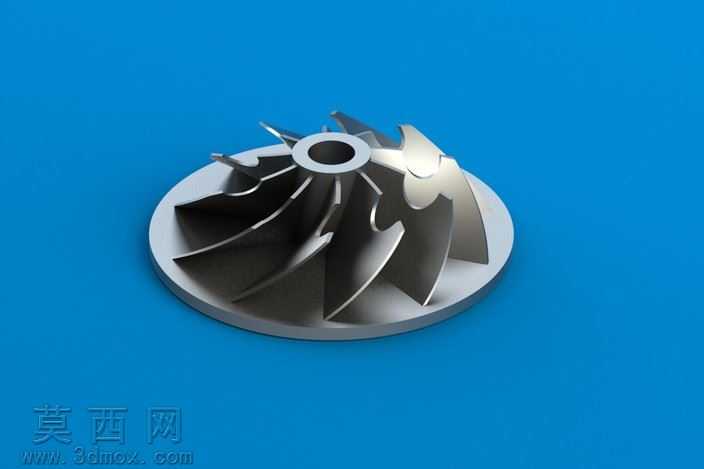

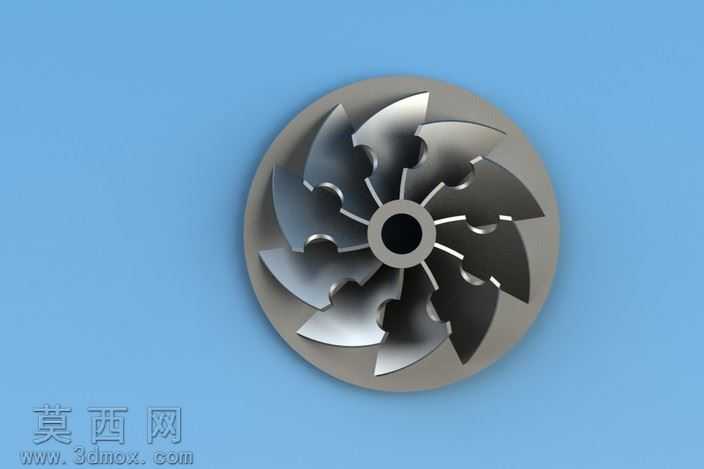

本叶轮模型采用SolidWorks进行全参数化三维建模，建模过程遵循流体机械叶轮的设计规范，首先通过草绘绘制叶轮的中心定位基准，确定轮毂的安装孔径、轮盘的外圆直径与厚度参数，以中心轴为旋转基准完成轮盘基体的旋转凸台建模，保证轮毂与轮盘的同轴度公差符合装配要求。叶片建模阶段，根据离心叶轮的流体动力学设计要求，绘制叶片的翼型截面轮廓，通过放样凸台命令生成空间扭曲叶片结构，叶片前缘做圆弧过渡处理，后缘与轮盘、轮盖的衔接位置做圆角优化，避免应力集中的同时减少流体流动过程中的阻力损失。建模完成后对所有叶片进行圆周阵列操作，严格保证各叶片的角度等分精度，确保叶轮运转时的动平衡性能。材质设置阶段，为模型赋予金属铝合金材质，调整材质的反射率、粗糙度参数，模拟精密铸造后经抛光处理的金属表面质感，轮盘表面添加细微的机加工纹理，还原真实零件的加工表面特征。渲染阶段采用蓝色纯色背景突出模型主体，布置三点式照明光源，主光源从斜上方45度投射，突出叶片的空间扭曲结构与金属反光效果，辅光源补全暗部细节，避免叶片间隙出现死黑区域，轮廓光勾勒叶轮的外轮廓边缘，提升模型的立体感。结构设计上，中心的通孔为轴安装孔，孔壁预留键槽结构用于传递扭矩，轮盘的背面设计有定位止口，保证与转轴装配时的轴向定位精度，叶片采用后弯式设计，兼顾流体输送效率与结构强度，叶片与轮盘的连接位置做加厚处理，提升高速旋转时的结构抗变形能力。整个建模过程严格遵循机械设计的公差要求，所有特征均保留完整的参数化建模历史，可根据实际工况需求调整叶片数量、叶片安装角、轮盘直径等核心参数，适配不同流量、扬程要求的泵类、风机类流体设备的设计需求，模型结构完整无破面，可直接用于后续的有限元结构强度分析、流体动力学仿真分析，也可用于加工制造环节的工艺编制与数控编程参考。
