直角法兰连接式工业管道接头

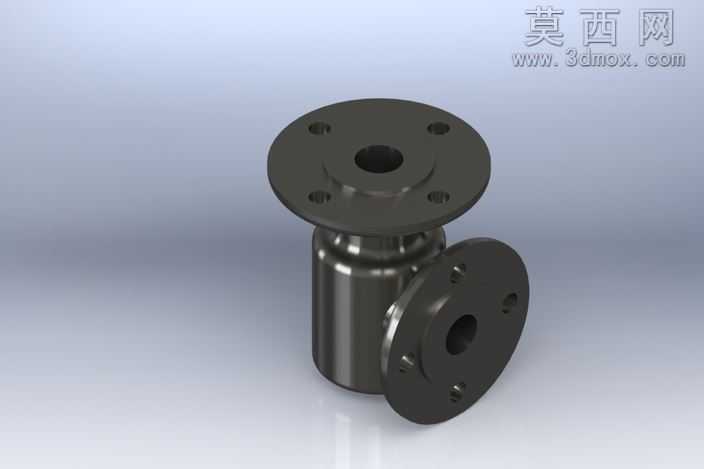

该作品为直角转向类法兰连接管道接头，建模阶段以管路流体转向的功能需求为核心设计逻辑，首先确定90度直角的流道走向，保证介质在管路转向过程中流阻处于合理区间，避免直角处出现过大的流体紊流与压力损失。主体结构分为竖直段与水平段两个连通的管体部分，两端均采用标准法兰盘作为连接结构，法兰盘上均匀分布四个螺栓安装孔，孔位尺寸符合通用管路法兰的安装规范，可直接与同规格的管路法兰进行螺栓紧固连接，保证安装后的密封性与连接强度。建模过程中对管体与法兰的衔接位置做了圆弧过渡处理，既消除了结构应力集中点，提升零件的结构强度，也让整体外观更符合工业零件的设计规范。材质表现上，主体管身采用哑光金属质感的深灰金属材质，模拟铸钢或不锈钢管件的表面处理效果，法兰盘表面做了细微的机加工纹理表现，还原真实工业管件经过车削加工后的表面质感，渲染阶段采用柔和的工业产品布光方案，通过主光勾勒零件的轮廓结构，辅光弱化暗部死黑区域，清晰展现法兰孔位、管身过渡、接口端面的所有结构细节。设计过程中兼顾了零件的实用性与工艺合理性，管身壁厚均匀一致，符合铸造或机加工的工艺要求，法兰端面的密封面做了平整处理，能够适配常规的法兰密封垫片，满足管路连接的密封需求，整体结构无冗余设计，所有特征均服务于管路90度转向连接的核心功能，可用于工业管路系统的布局转向场景，适配给排水、化工流体输送、通用机械设备管路等多种应用场景的安装需求。
