工业传动连接叉形金属构件

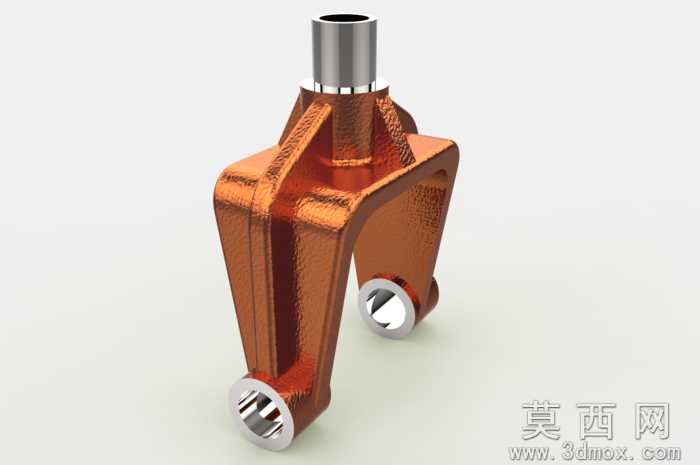

该作品为工业领域常用的叉形连接传动构件，采用三维参数化建模方式完成全流程设计，建模阶段先梳理构件的功能逻辑：顶部圆柱轴段用于与外部轴套类部件套接实现转动配合，下方分叉的两个带孔支耳用于与配套销轴组件铰接，实现动力的传递与角度偏转适配。建模过程中先绘制中心基准轴线，依次完成顶部圆柱基体、中部加强筋过渡结构、两侧叉形支耳的特征创建，对支耳内孔、轴段外圆等配合面严格按照公差设计要求标注尺寸，保证后续装配的适配性。材质设计上，主体结构采用铸钢材质，表面添加橙红色金属漆质感，还原铸造零件经涂装后的真实外观，顶部轴段与支耳内孔的配合面设置为抛光金属材质，区分加工面与非加工面的视觉差异，同时添加细微的表面纹理模拟实际加工的刀痕质感，提升模型真实度。渲染阶段采用三点布光方案，主光源从侧上方照射突出构件的结构轮廓与筋位的立体感，辅助光源补光消除暗部死黑，环境光添加微弱的反射效果，让金属漆面的光泽质感自然呈现，背景选用浅灰色纯色背景，避免多余元素干扰构件本身的结构展示。结构设计上，中部的加强筋沿受力方向布置，在满足轻量化要求的同时提升构件的抗扭、抗弯强度，两个支耳的同轴度严格控制，避免铰接时出现卡滞问题，整体结构完全符合实际工业零部件的设计规范，可用于机械设计教学、装配模拟、工程演示等培训场景，帮助学习者理解叉形传动构件的受力逻辑、加工工艺与装配要求。
