剖视展示内置轴承的钢制枕块结构设计

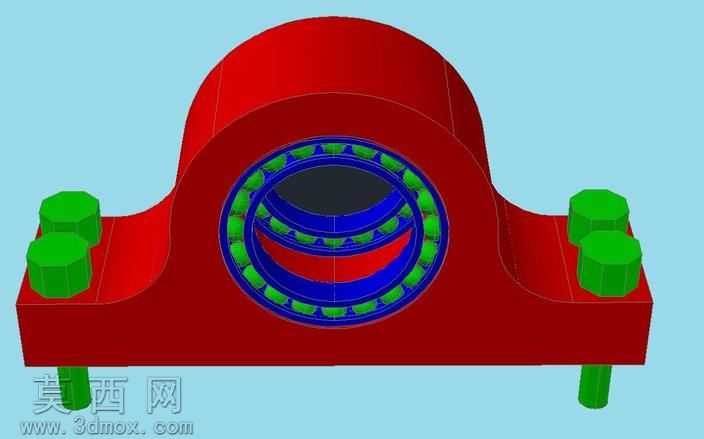

本作品为钢制枕块的三维建模成果，建模过程中首先完成整体轮廓的参数化绘制，以对称式拱形支撑主体为核心结构，底部设置平整安装基面，两侧预留螺栓穿装孔位，用于实现枕块与安装基座的稳固连接。建模阶段严格遵循机械加工的尺寸公差逻辑，对安装基面的平面度、拱形内腔的同轴度、螺栓孔的位置度均做了参数化约束，确保模型可直接对接生产加工的尺寸校验需求。材质配置上，枕块主体采用铸钢材质表现，渲染时赋予哑光金属质感，还原钢制零件经喷砂处理后的表面肌理；内置的滚动轴承部分做了分层材质区分，轴承外圈、内圈采用亮面轴承钢材质，滚动体设置为高抛光金属质感，保持架采用深蓝色工程塑料材质，通过色彩与质感差异清晰呈现轴承的内部装配关系；两侧及底部的紧固螺栓采用镀锌钢材质，表面带有轻微的金属反光，还原标准紧固件的外观特征。结构设计上采用半剖视的展示形式，将拱形内腔中装配的调心滚子轴承完整呈现，可清晰观察到轴承的双层滚动体排布、保持架结构以及内圈的弧形调心面，直观展现枕块作为轴承支撑构件的核心功能：即通过拱形内腔容纳轴承，为旋转轴提供稳定的径向支撑，同时借助底部安装面与紧固螺栓实现整体结构的固定，避免轴系运行过程中出现位移或振动。设计思路围绕机械支撑类零件的实用性展开，整体造型无冗余结构，拱形主体在保证支撑强度的同时有效降低了零件自重，两侧延伸的安装耳板加大了支撑跨度，提升了整体安装稳定性，螺栓孔位的排布符合通用安装规范，可适配多数常规轴系的支撑安装场景。渲染阶段采用浅蓝色纯色背景，突出模型主体结构，光线设置采用多光源漫反射方案，避免金属表面出现过强反光遮挡结构细节，半剖切面做了平滑处理，清晰区分实体部分与内部装配结构，让观看者可快速理解枕块的装配关系与功能逻辑。
