B11530x410内开维面矩形人孔结构设计

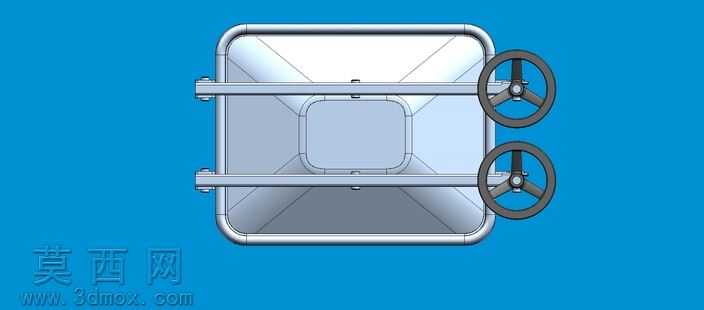

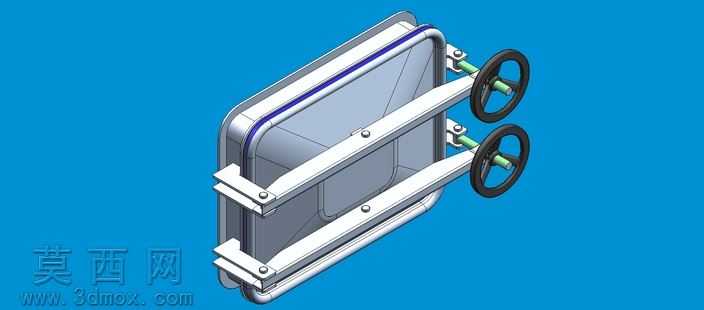

本模型为B11规格530×410尺寸的内开式矩形人孔，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循压力容器人孔的通用设计规范，对各部件的装配公差、配合间隙做了符合工程实际的参数设定。模型整体采用方形圆角的孔座结构，孔座边缘做了加厚翻边处理，既提升了整体结构刚度，也为密封胶条的安装预留了标准卡槽，避免密封件受压移位影响密封性能。人孔盖采用与孔座匹配的圆角矩形结构，内侧设置凸起的密封压合面，与孔座的密封槽精准对应，闭合时可形成均匀的面压密封效果，适配常压或低压容器的检修通道使用需求。锁紧机构采用双横置压杆搭配手轮的结构设计，两根平行的压杆横跨于人孔盖外侧，两端与孔座上的铰接支座连接，每根压杆的一端配置三辐式手轮，通过旋转手轮可带动压杆产生压紧力，将人孔盖均匀压合在孔座密封面上，双压杆双轮的设计可让压紧力分布更均匀，避免单点压紧导致的密封失效问题，同时手轮的操作半径符合人体工程学设计，无需额外工具即可完成人孔的启闭操作。建模过程中对所有金属部件赋予了哑光不锈钢材质，还原了工业人孔常用的304不锈钢表面质感，密封胶条部分赋予黑色耐油橡胶材质，不同部件的材质区分清晰，可直观分辨各结构的功能属性。模型还完成了内部开维结构的细节搭建，还原了人孔向容器内部开启的运动轨迹约束，对铰接部位的转动间隙、压杆的行程范围都做了运动仿真层面的参数匹配，可直接用于装配干涉检查、启闭动作模拟等工程验证场景。整体结构设计兼顾了密封可靠性、操作便捷性与结构耐用性，所有棱角位置都做了工艺圆角处理，避免应力集中问题，符合工业设备零部件的设计制造要求，可直接用于储罐、反应容器等设备的人孔选型参考、装配演示或工程出图使用。
