带支腿快开式袋式过滤罐体结构

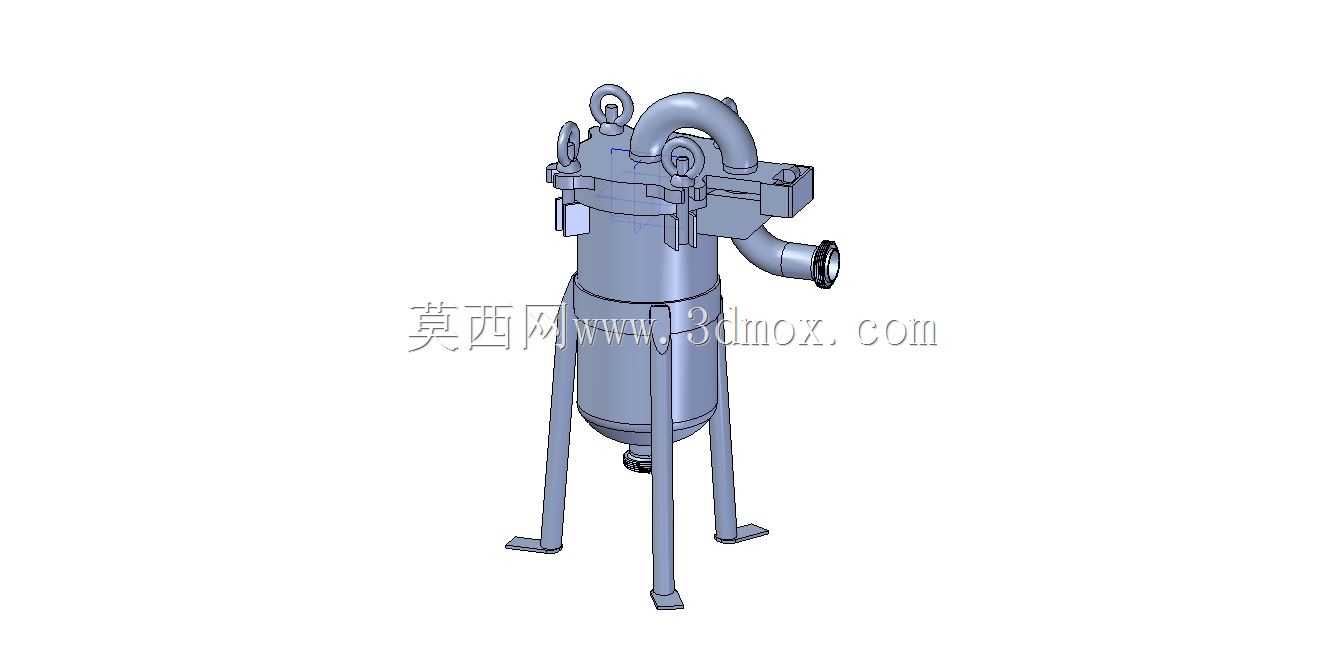

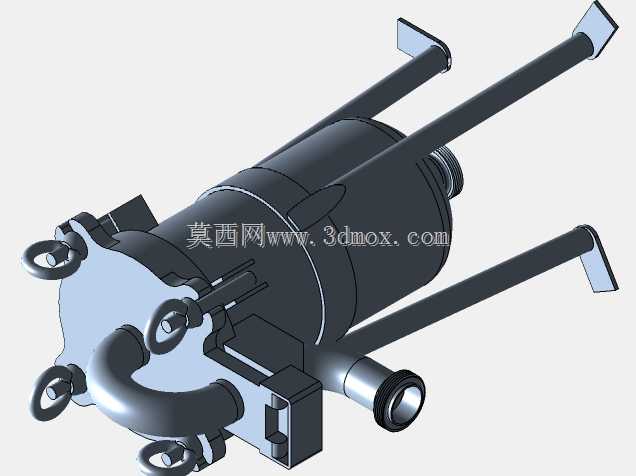

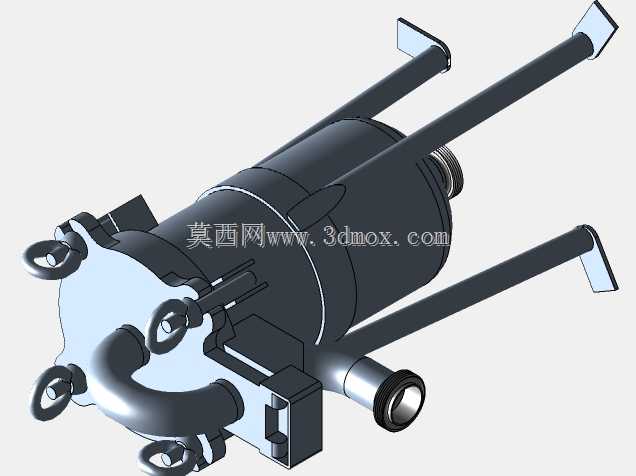

　　这类侧进底出的袋式过滤罐体，在精细化工、食品饮料、水处理的流体预处理工段应用十分普遍，主要用来拦截流体介质里的固体悬浮杂质，避免后续管路、泵阀、精密处理单元被大颗粒杂质堵塞或者磨损。从结构设计逻辑来看，整体采用立式承压罐体布局，三根支腿呈120度均匀分布在罐体下部，支腿底部带外翻的安装脚板，安装时可以直接通过膨胀螺栓固定在混凝土或者钢制设备平台上，支腿的高度预留了底部排污口的操作空间，日常排污、更换滤袋时不需要额外垫高设备，也能避免排污管路弯折影响介质排放。罐体顶部的快开压盖结构是设计的核心部分，采用吊环螺栓配合旋转压臂的锁紧方式，不需要完全拆下所有紧固件就能掀开压盖更换滤袋，压盖侧面的弯管是排气口，

　　设备初次启动充液时可以打开排气阀排走罐内空气，避免气阻导致过滤流量不足，压臂上的铰接结构做了限位设计，掀开压盖时不会因为重心偏移出现磕碰，操作时单人就能完成滤袋更换作业，不需要额外吊装工具辅助。侧面的切向入口接口采用2寸RJT卫生级螺纹标准，这种接口在食品、制药行业的流体管路里兼容性很强，切向进料的设计可以让进入罐体的流体形成旋流，一方面降低流体直接冲击滤袋造成的局部磨损，延长滤袋使用寿命，另一方面旋流产生的离心力可以把大颗粒杂质甩到罐体内壁，自然沉降到罐体底部的排污腔，减少滤袋的过滤负荷。罐体上部的出口同样采用同规格的RJT接口，位置和入口保持水平错位，过滤后的洁净介质从滤袋内侧渗透到滤袋外侧的腔体，再从出口流出进入下游管路，

　　进出口的错位布局可以避免未经过滤的流体直接短路流到出口，保证过滤精度。罐体底部的排污口采用小口径螺纹接口，正常过滤时处于封闭状态，停机维护时打开阀门就能排走罐体内残留的介质和沉降的杂质，不需要拆开罐体就能完成排污作业。在建模过程中，罐体的壁厚按照常规承压0.6MPa的工况做了等比例还原，所有焊接位置的过渡圆角都做了处理，避免应力集中，支腿和罐体的连接位置做了加强筋结构，满焊后可以承受满罐介质的重量，不会出现支腿变形的问题。快开压盖的密封槽位置按照标准O型圈的尺寸做了预留，安装密封件后可以保证罐体承压时无泄漏，压盖上的吊环除了锁紧功能，也可以作为设备吊装的挂点，安装时可以通过吊环把整台设备吊装到安装位置，不需要额外焊接吊耳。

　　从安装边界来看，设备的最大外径集中在罐体筒体部分，支腿的安装孔分布圆直径比筒体外径大200mm左右，现场布置时需要在罐体侧面预留至少600mm的操作空间，方便人员掀开压盖更换滤袋，顶部预留300mm的空间就能满足压盖掀开的行程需求，不需要额外预留过高的检修空间。这类过滤设备的结构通用性很强，只需要更换不同精度的滤袋，就能适配不同的过滤工况，从粗滤拦截大颗粒焊渣、杂物，到精滤拦截细小悬浮颗粒都能覆盖，在中小型流体处理生产线里，这种结构的过滤器因为维护方便、结构可靠、成本适中，应用占比远高于其他结构的过滤设备。建模时对所有管路接口的尺寸都做了标准化处理，和市面常用的卫生级管路配件完全匹配，选型时只需要核对进出口的通径、罐体的承压等级、处理流量，就能直接套用这个结构做细节调整，不需要重新做整体布局设计，能大幅缩短设计周期。
