75毫米3英寸卫生级乳品内衬管接头

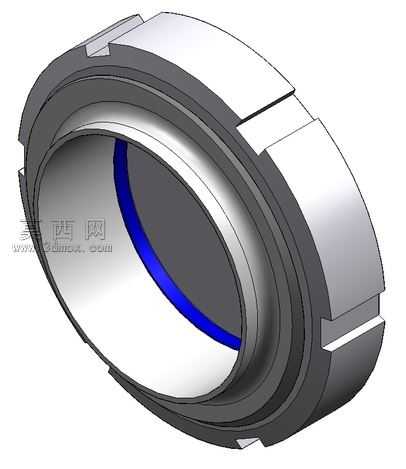

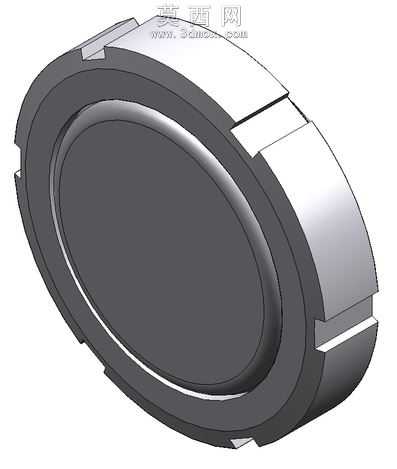

本模型为卫生级乳品管道用内衬管接头，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循食品接触类管道配件的卫生设计规范，对所有过渡圆角、密封接触面、卡接定位结构均做了精准的尺寸约束。模型整体为环形对接结构，外侧设置多组对称分布的卡接凸台，用于和配套的卡箍组件配合实现快速锁紧定位，凸台边缘做了圆弧过渡处理，既避免安装过程中出现应力集中，也能减少清洁死角，符合卫生级配件的易清洁要求。接头内侧设置阶梯式内衬安装位，可适配不同厚度的食品级密封内衬，内衬贴合面做了微米级的平面度约束，保证装配后密封面完全贴合，杜绝输送过程中出现物料滞留、渗漏的问题。渲染阶段采用金属哑光材质模拟304不锈钢的真实质感，对接合面、卡接凸台的棱边做了细微的倒角高光处理，还原机械加工后的真实表面效果，同时对内部阶梯结构做了剖面可视化处理，清晰展示内衬的安装位置与配合间隙。设计过程中充分考虑乳品输送场景的使用需求，整体结构无外露螺纹、无凹陷死角，所有与物料接触的内壁均做了圆弧过渡处理，可满足CIP在线清洗的要求，卡接结构的尺寸公差按照食品管道配件的通用标准设定，可与同规格的标准卫生级管道实现通用互换，模型的所有特征均保留参数化编辑属性，可根据实际使用场景调整内径、卡台数量、内衬槽深度等核心尺寸，适配不同压力、不同管径的乳品输送管路使用需求。
