液体冷却用可拆式板式换热结构

　　在工业流体温控场景里，这类板式换热结构的应用覆盖范围极广，从液压系统的油温冷却、化工制程的介质降温，到中央空调的水侧换热、食品加工的料液温控，都能见到同构型设备的身影。不同于管壳式换热器的大体积冗余设计，这款结构采用板片叠装的核心架构，所有换热接触面都由冲压成型的波纹金属板片堆叠构成，板片间的密封胶条将冷热流体通道完全分隔，两种介质在相邻板片流道内逆向流动，通过板片本身的金属薄壁完成热量传递，整体换热效率比同换热面积的管壳式设备高出三到五倍，同时占地面积仅为后者的三分之一不到，非常适合安装空间局促的车间技改、设备配套场景。

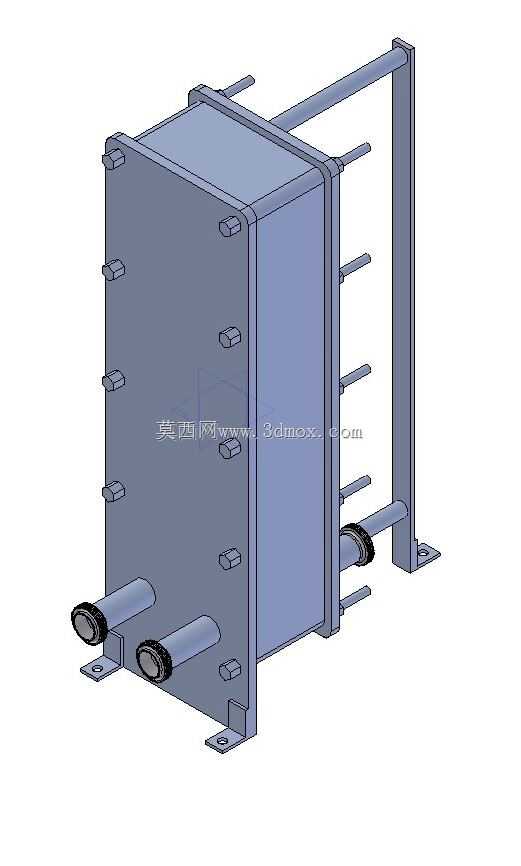

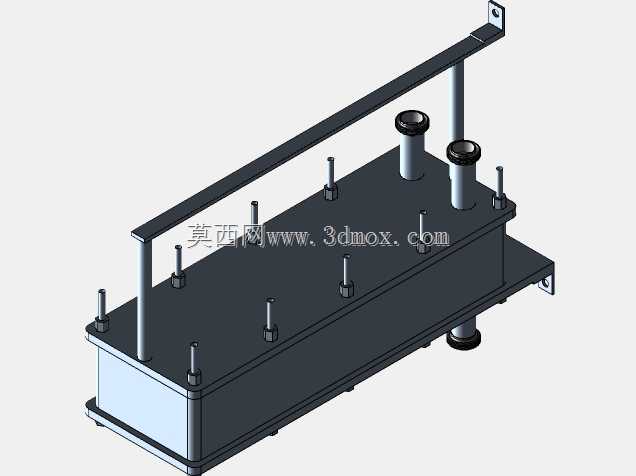

　　从实际安装的边界条件来看，这款结构的支撑框架采用侧梁加立柱的分体式装配设计，底部带两个带安装孔的支脚，支脚的孔位间距经过适配，可直接固定在标准型钢机架或者混凝土预埋基础上，不需要额外制作复杂的转接底座。设备的两个介质接管都布置在同一侧的端板下部，接管采用标准法兰连接形式，法兰端面的密封槽尺寸匹配常规工业管路的密封垫片规格，现场配管时不需要对管路走向做大幅度调整，只要保证接管处留有足够的扳手操作空间即可完成管路对接。框架侧部的拉紧螺栓采用等距排布设计，螺栓的伸出长度预留了板片增减的调整余量，后期如果需要调整换热面积，只要松开拉紧螺栓，按照计算好的板片数量增减叠片，再重新按对角顺序拧紧螺栓到规定扭矩即可，不需要整体拆解框架结构，维护调整的操作门槛很低。

　　设计层面上，这款结构的板片波纹采用人字形冲压构型，这种波纹形式能让流体在较低流速下就形成湍流状态，既可以大幅提升换热系数，也能减少流体中的杂质在板片表面沉积结垢的概率，降低后期清洗维护的频率。板片四角的角孔经过冲压翻边处理，翻边高度和密封胶条的卡槽深度完全匹配，装配时胶条嵌入卡槽后不会因为流体压力冲击出现移位窜漏的问题，冷热流体的密封隔离可靠性有充足保障。端板的厚度经过刚度校核，在最大设计工作压力下，端板的变形量控制在密封胶条的允许补偿范围内，不会因为端板翘曲导致密封失效泄漏。侧部的上下导杆采用精加工圆钢材质，板片上端挂在上导杆、下端定位在下导杆，叠装板片时可以沿着导杆顺畅滑动，不会出现板片偏斜错位的问题，装配效率比无导杆的简易框架结构高出不少。

　　实际选型使用时，需要注意这款结构的流道间隙适配洁净度较高的液体介质，比如冷却水、液压油、低粘度工艺料液等，如果介质中含有大直径固体颗粒，就需要在入口管路上加装对应精度的过滤器，避免颗粒堵塞板片间的狭窄流道，造成换热效率下降甚至流道完全堵死的问题。设备的安装倾斜角度也有明确要求，整体需要保持水平安装，倾斜角度不能超过一度，否则会导致板片间的介质分布不均，部分流道流量过低出现局部滞流，影响整体换热效果。另外在管路对接时，要注意冷热介质的流向匹配，按照逆向流动的原则接入管路，也就是热介质从上部接管进、下部接管出，冷介质从下部接管进、上部接管出，这样才能保证整个换热面的温差均匀，最大化发挥板片的换热能力。如果现场需要做保温处理，只需要在框架外部包覆对应厚度的保温棉即可，不需要在板片间额外添加保温结构，保温层的厚度可以根据现场的环境温度和介质温降要求计算确定，不会和设备本身的结构产生干涉。
