博世力士乐80x80系列压型铝型材截面设计

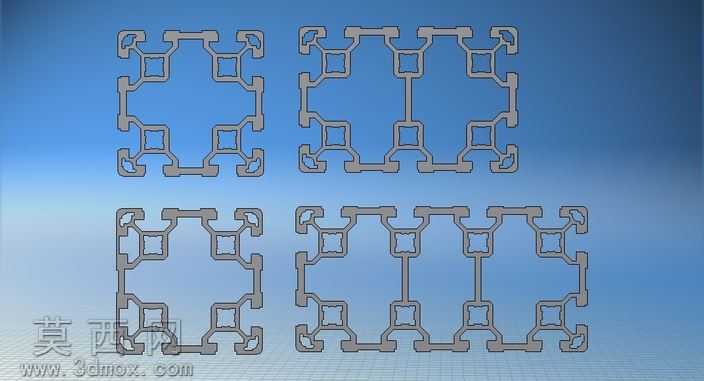

本次设计的是博世力士乐标准规格的80x80系列压型铝型材截面组，建模过程中首先依据工业铝型材挤压成型的工艺特性，梳理不同槽位、连接位的尺寸公差要求，先绘制单根基础8080铝型材的截面轮廓：精准定位四周的T型槽开口尺寸、槽内卡位的圆弧过渡角度，型材四个边角的安装沉台结构，以及中心区域的减重空腔壁厚，确保所有壁厚均匀一致，符合铝型材挤压生产时的金属流动规律，避免出现壁厚差过大导致的成型变形、应力集中问题。在完成基础单型材截面建模后，进一步拓展设计了同系列的多联拼接型材截面，包括双联并排、三联并排、四联并排的一体化压型截面，每一处拼接连接筋的厚度都经过受力验算，既保证多联型材的整体结构刚性，又尽可能控制型材整体重量，兼顾轻量化与结构强度需求。建模时对所有棱角位置都做了适配挤压工艺的圆角处理，避免尖锐转角导致的挤出开裂问题，同时对T型槽的卡位尺寸做了标准化适配，确保可以兼容博世力士乐标准的配套紧固件、连接件、端盖等配件，无需二次加工即可直接完成装配。材质设定上选用6063-T5工业铝常用材质参数，渲染时还原铝型材阳极氧化后的银灰色哑光金属质感，清晰呈现每一处槽位、空腔、加强筋的结构细节。设计过程中充分考虑铝型材的实际应用场景，不同截面的型材可分别适配设备机架框架、防护栏支架、自动化设备工作台搭建等不同需求，单型材适合做独立支撑立柱，多联一体化型材适合做需要大平面安装的横梁结构，省去了多根型材拼接装配的工序，提升框架搭建的效率与整体结构的稳定性。所有截面的尺寸都严格遵循80x80系列的模数要求，保证同系列型材之间的互换性，连接点位完全对齐，可灵活搭配组合出不同的框架结构。
