博世力士乐50x50压型工业铝型材

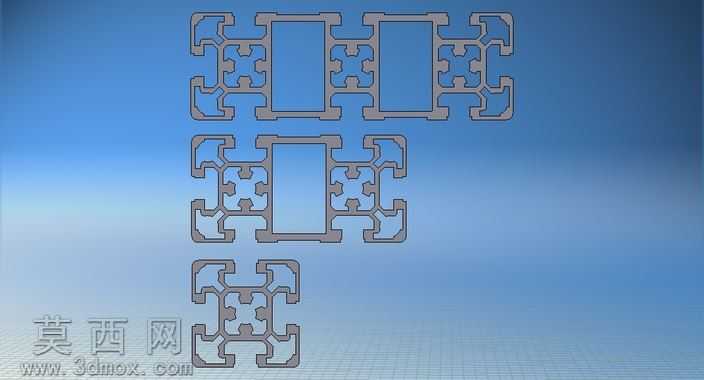

本模型为博世力士乐标准规格的50x50压型铝型材三维设计成果，建模阶段严格遵循力士乐官方铝型材截面参数规范，对型材的型腔结构、侧边卡槽、连接位造型进行了1:1比例的精准还原，所有轮廓尺寸均匹配实际量产型材的公差要求，可直接用于工业框架搭建的装配模拟、干涉检查环节。建模过程中采用参数化草图驱动的特征构建方式，先绘制型材截面的封闭轮廓，对截面内的加强筋、T型槽、安装卡位等细节逐一进行尺寸约束，确保每一处卡槽的槽宽、槽深、圆角参数都符合力士乐50系列压型铝的通用标准，再通过拉伸特征生成型材主体，对不同长度规格的型材变体采用配置文件管理，可快速切换不同长度的型材模型，适配不同的设计场景需求。模型的材质渲染阶段，为铝型材赋予了哑光阳极氧化铝的专属材质，调整了金属粗糙度、反射率参数，还原工业铝型材表面的细腻磨砂质感，同时对截面的切割端面做了单独的材质区分，模拟实际加工后的端面效果。从结构设计来看，该系列压型铝采用多腔室加强结构，截面内设置了多道对称分布的加强筋，在保证50x50外轮廓尺寸的前提下，大幅提升了型材的抗弯、抗扭力学性能，侧边的标准化T型卡槽可兼容力士乐全系配套的紧固件、连接件、端盖、脚轮等配件，无需二次加工即可完成快速装配，能够广泛应用于工业设备机架、自动化生产线护罩、工作台框架、物料输送支架等场景的搭建。模型还预留了端部连接的装配基准面，在装配环境中可直接与配套的角码、螺栓、连接板进行配合约束，无需额外调整基准，能够有效缩短工业框架类项目的三维设计周期，帮助设计人员快速完成整体方案的布局验证、承重模拟与配件选型工作。
