硬齿面减速机传动齿轮三维设计

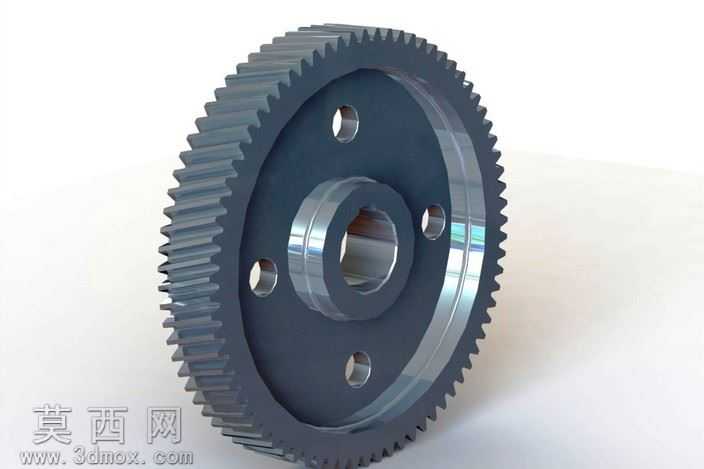

该作品为硬齿面减速机配套传动齿轮的三维设计成果，建模阶段严格遵循机械传动设计规范，先通过参数化绘制完成齿廓渐开线的精准生成，依据齿轮模数、齿数、压力角等核心参数完成单个轮齿的特征构建，再通过圆周阵列实现整圈轮齿的均匀排布，保证齿距、齿厚等关键尺寸的公差符合减速机重载传动的精度要求。模型主体结构分为外圈轮齿、中间辐板、中心轮毂三个部分，辐板上均匀开设四个减重通孔，在保证结构强度的前提下有效降低零件自重，减少减速机运转过程中的转动惯量，提升传动响应效率；中心轮毂位置设计有阶梯式安装孔，可与减速机输入/输出轴实现精准配合，轮毂外侧与辐板衔接处做了圆弧过渡处理，避免应力集中导致的零件疲劳损坏，轮齿两侧端面、辐板表面、轮毂外圆均做了倒角处理，去除锐边毛刺，符合实际机械加工的工艺要求。渲染阶段采用金属材质表现齿轮的加工质感，轮齿啮合面、轮毂内孔、辐板侧边的机加工面赋予高反光金属材质，模拟磨削加工后的光洁表面效果，辐板非加工面赋予哑光深灰金属材质，还原锻件毛坯经粗加工后的表面质感，场景采用柔和的打光方案，清晰展现轮齿的齿形轮廓、各部分的结构衔接关系，同时通过光影层次凸显零件的立体感。设计过程中充分考虑该齿轮在减速机内的实际工况，针对低速重载的使用场景，硬齿面的结构设计可有效提升轮齿的耐磨性能与抗点蚀能力，辐板的减重孔设计兼顾了轻量化与结构刚性，整体结构完全匹配对应型号减速机的安装尺寸，可直接用于减速机的装配干涉检查、运动仿真模拟，也可作为数控加工、3D打印样件制作的基础模型，为减速机的整机设计、性能验证提供可靠的三维数据支撑。
