仿古木质轮式投石弹射装置三维设计

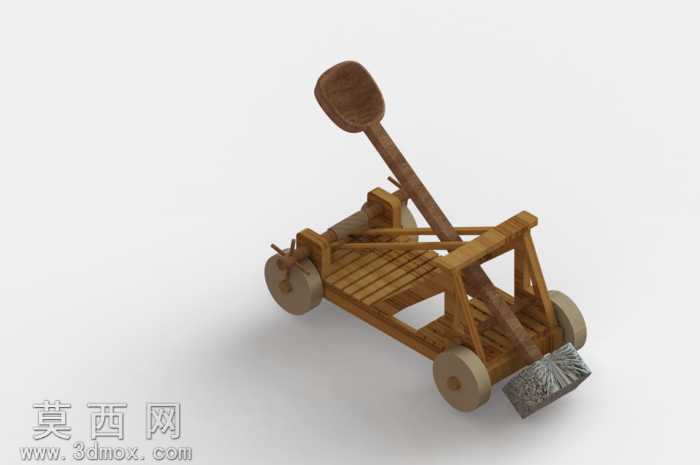

本作品为仿古木质轮式弹射装置的三维建模成果，整体还原古代投石类作战器械的结构特征，采用SolidWorks完成全参数化建模，各部件尺寸比例经过反复校准，既符合传统木质器械的构造逻辑，也保证三维模型的装配合理性。建模过程中首先搭建主体车架结构，以实木拼接的框架为核心承载部分，车架底板采用横向木条阵列排布的结构，通过榫卯连接的逻辑设计配合特征，还原古代木制器械无金属固件的拼接特点，车架两侧设置三角支撑结构，用于固定弹射臂的转轴基座，保证弹射作业时的结构稳定性。行走部分采用四个实心木质滚轮，滚轮与车架轴座采用间隙配合设计，可模拟真实器械的推行移动功能，滚轮表面做了细微的木纹凹凸纹理处理，还原实木材质的粗糙质感。核心弹射臂部分采用长杆式结构，臂端设置勺状盛弹槽，用于放置投射物，臂身与车架转轴处设置限位结构，臂尾搭配配重撞击块，模拟真实投石车的蓄力弹射逻辑，配重块做了仿石质的粗糙表面处理，与木质主体形成材质区分。材质渲染阶段，所有木质部件均采用深浅不一的原木材质，根据部件受力程度调整木纹走向与色泽深浅，车架受力节点位置的木材色泽更深，模拟长期使用的磨损氧化效果，金属固件部分仅在转轴处做少量旧化金属材质，符合古代器械的材质使用特征。整体渲染采用柔和的影棚光源，投射出自然的软阴影，突出木质结构的纹理层次与各部件的装配关系，模型所有部件均可独立拆解编辑，完整保留建模特征树，可用于古代机械结构研究、仿古场景搭建、机械原理教学等场景，建模过程中对传统弹射器械的力传导结构做了合理优化，在还原外观特征的同时保证三维模型的结构严谨性，避免出现装配干涉、结构错位等问题，每一处连接结构都对应真实木质器械的加工工艺，让模型兼具外观还原度与机械合理性。
